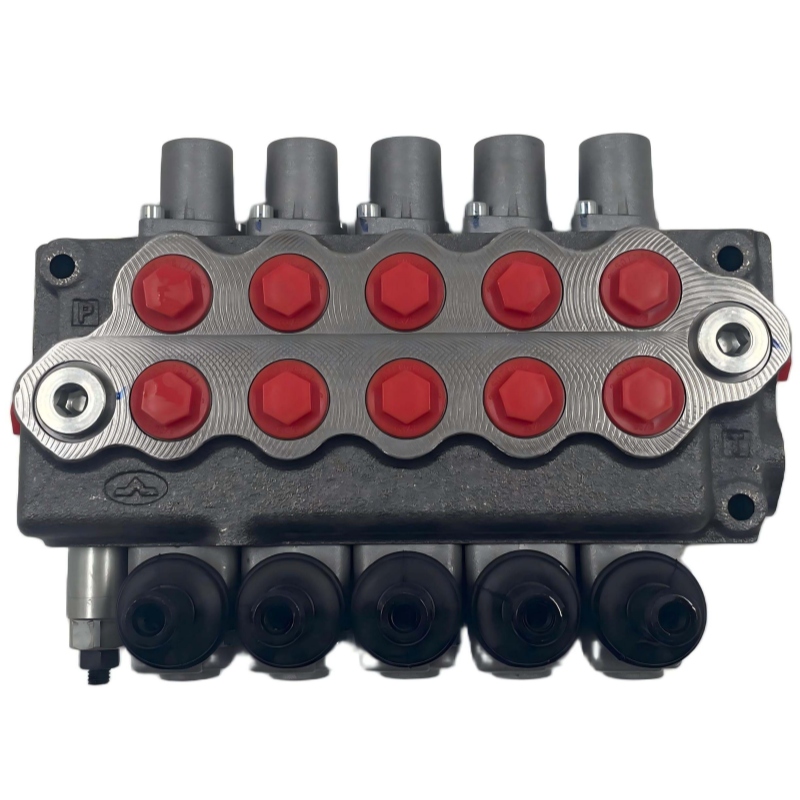

Walvoil SD5 / 5-P (KG3-160) / 18L / 18L / 18L / 18L / 18L / AET é uma válvula de controle direcional de monobloco de 5 bobinas para circuitos hidráulicos de centro aberto. Esta válvula de controle hidráulico de 5 bobinas fornece fluxo nominal de 45 L / min e opera a pressão máxima de 315 bar por ficha de dados do fabricante, controlando até cinco cilindros de ação dupla independentes ou motores hidráulicos em sistemas hidráulicos metalúrgicos, sistemas hidráulicos marinhos, equipamentos de construção e aplicações hidráulicas móveis.

O que é uma válvula de controle direcional monobloco?

Uma válvula de controle direcional monobloco é um componente hidráulico que dirige o fluxo de fluido pressurizado para vários atuadores dentro de um único corpo de ferro fundido integrado. Ao contrário das válvulas seccionais montadas a partir de módulos individuais, um design monobloco elimina interfaces externas entre seções, reduzindo potenciais caminhos de vazamento e simplificando a montagem em uma superfície de plano único. A bobina dentro de cada seção muda para encaminhar o óleo da porta de entrada da bomba (P) para a porta de trabalho A ou B, enquanto retorna o fluido de escape para a porta do tanque (T).

As válvulas de monobloco são categorizadas pela configuração de circuito - centro aberto, centro fechado, paralelo, série ou tandem - e pelo número de bobinas, o que determina quantos atuadores independentes podem ser controlados a partir de um único conjunto de válvula. A série Walvoil SD5 ocupa o segmento de fluxo médio do portfólio do fabricante, posicionado entre a válvula compacta SD4 e a válvula de alto fluxo SD18, e está disponível em configurações de uma a sete bobinas por corpo de válvula.

Especificações principais

Número de bobinas: 5

Tipo de válvula: Válvula de controle direcional monobloco

Configuração do circuito: circuito paralelo de centro aberto (tipo P)

Classificação de fluxo nominal: 45 L / min (12 gpm dos EUA) por ficha de dados do fabricante

Pressão máxima de funcionamento (circuito paralelo): 315 bar (4.600 psi) por ficha de dados do fabricante

Pressão máxima de funcionamento (circuito de série): 250 bar (3.625 psi) por ficha de dados do fabricante

Pressão de volta máxima (porta T): 25 bar (360 psi) por ficha de dados do fabricante

Pressão máxima de retorno: 25 bar por ficha de dados do fabricante

Configuração da bobina: 18L (dupla ação, retorno da mola ao neutro, A e B fechado no neutro)

Tipo de controle: alavanca manual com retorno de mola

Opções de controle piloto: hidráulico, eletro-hidráulico, pneumático, eletro-pneumático ou controle de cabo (Bowden) disponível por folha de dados do fabricante

Configuração principal da válvula de alívio (KG3-160): 160 bar (2.320 psi) por ficha de dados do fabricante

Tamanho da porta de trabalho: G 3/8 "BSPP (British Standard Pipe Parallel) por ficha de dados do fabricante

Configuração da porta de entrada/saída: entrada lateral e saída lateral

Tipo de montagem: Montagem através do parafuso em superfície plana

Orientação de montagem: Qualquer orientação

Número de seções: 1 a 7 por corpo da válvula por ficha de dados do fabricante

Passo da secção: 37 mm (1.46 in) por ficha de dados do fabricante

Tipo de fluido: Óleo mineral, viscosidade 46 cSt a 40°C por folha de dados do fabricante

Limpeza do fluido: ISO 4406 20/18/15 ou melhor

Faixa de temperatura de funcionamento: -20 ° C a + 80 ° C

Faixa de temperatura ambiente de operação: -40 ° C a + 60 ° C

Fuagamento interno (A / B a T): 15 cm³ / min a 120 bar e temperatura do fluido de 40 ° C por ficha de dados do fabricante

Material do corpo: ferro fundido de alta resistência

Material da bobina: aço endurecido

Peso: Aproximadamente 5,5 kg (12,1 lb) estimado com base na configuração de 5 bobinas

Classificação de proteção contra a entrada:IP65 por ficha de dados do fabricante

Certificações: instalação de fabricação ISO 9001

Conformidade: Marcação CE

Bombas hidráulicas compatíveis: bombas de engrenagens Walvoil e bombas de pistão

Destaques técnicos

A designação KG3-160 indica uma configuração principal da válvula de resgate de 160 bar. Esta pressão pré-definida de fábrica protege o sistema hidráulico da sobrepressurização, desviando o fluxo em excesso para a porta do tanque quando a pressão do sistema excede 160 bar. A válvula de resgate é integrada na seção de entrada e opera independentemente da posição da bobina, garantindo proteção contínua independentemente de quais atuadores estão ativos. Para aplicações que exigem configurações alternativas de pressão, a Walvoil oferece válvulas de alívio KG3 calibradas para 120 bar, 200 bar ou 250 bar como opções padrão por folha de dados do fabricante.

O código de bobina de 18L define uma configuração de ação dupla com retorno de mola para portas de trabalho neutras e fechadas (A e B bloqueadas) na posição neutra. Este tipo de bobina mantém a carga estacionária quando a alavanca é liberada e evita a deriva do cilindro sob carga gravitacional. Cada uma das cinco bobinas opera de forma independente, permitindo o controle simultâneo ou sequencial de até cinco atuadores hidráulicos sem interferência cruzada. Para aplicações que exigem características diferentes da bobina, como bobinas de motor com abertura A e B para tanque em neutro para motores hidráulicos de rodas livres, a Walvoil fornece bobinas intercambiáveis ​​que podem ser substituídas em campo sem remover o corpo da válvula por folha de dados do fabricante.

O sufixo AET denota uma válvula configurada com controle manual de alavanca, arranjo de porta de entrada / saída lateral e atuação de bobina de retorno de mola. O "A" indica as portas de entrada e saída laterais, o que simplifica a encanamento hidráulico, permitindo que as mangueiras se aproximem da válvula de uma única direção e reduz o envelope global necessário para a instalação. O "E" designa o retorno da mola ao neutro como a ação de controle padrão, enquanto o "T" confirma que a válvula inclui uma válvula de alívio principal e uma válvula de retenção de carga em cada seção de trabalho por folha de dados do fabricante.

O projeto de circuito paralelo de centro aberto permite a operação simultânea de múltiplos atuadores a taxas de fluxo proporcionalmente reduzidas. Quando todas as bobinas estão neutras, o fluxo da bomba circula livremente da porta de entrada P para a porta do tanque T com uma queda mínima de pressão, reduzindo a geração de calor e o consumo de energia durante os períodos de inatividade. Quando várias bobinas são acionadas simultaneamente, o fluxo de bomba disponível se divide entre seções ativas - uma consideração importante para aplicações que exigem movimento coordenado de vários cilindros a toda velocidade. A queda de pressão medida da entrada à porta de trabalho é de 10 bar a 45 L / min com uma seção acionada e aumenta para 14 bar com três seções acionadas por dados de desempenho do fabricante.

Aplicações

Sistemas hidráulicos metalúrgicos: Controla os cilindros de fixação, os ramos de ejeção e os atuadores do leito de refrigeração na fábrica de aço e no equipamento auxiliar da fundição. A configuração da válvula de resgate de 160 bar protege os componentes a jusante dos picos de pressão comuns em sistemas de manuseio de materiais de alta inércia.

Sistemas hidráulicos marinhos: Opera tampas de escotilha, engrenagens de direção, aletas estabilizadoras, vidros de ancoragem e máquinas de convés em navios comerciais e plataformas offshore. O corpo de ferro fundido monobloco com classificação de proteção IP65 resiste à corrosão em ambientes de água salgada quando adequadamente revestido de acordo com a prática da indústria marinha.

Sistemas hidráulicos de equipamentos de construção: Direciona o fluxo para os cilindros de montagem, os ramos de extensão da barra e os anexos auxiliares em guindastes montados em caminhões e plataformas de trabalho aéreas. A configuração de cinco bobinas suporta a funcionalidade completa da máquina sem exigir várias válvulas separadas.

Equipamento hidráulico móvel: Gerencia múltiplas funções hidráulicas em máquinas agrícolas, incluindo máquinas de embalagem, colheitadoras e carregadoras frontais, onde restrições de espaço e redução de peso são prioridades críticas de projeto.

Equipamento de manuseio de materiais: Controla cilindros de elevação, mecanismos de inclinação e funções de mudança lateral em pequenas empilhadeiras e empilhadores de paletes que requerem movimento coordenado de vários eixos.

Sistemas de automação industrial: Serve como o centro de controle direcional central para unidades de potência hidráulicas em linhas de produção automatizadas, fornecendo acionamento de cilindro discreto para fixações de fixação e operações de prensa.

Orientação de seleção

Aplicações adequadas:

Sistemas que funcionam com um fluxo de bomba de 45 L/min ou menor e que requerem o controle de dois a cinco cilindros de ação dupla ou motores hidráulicos bidirecionais

Circuitos hidráulicos de centro aberto onde o fluxo da bomba circula para o tanque a baixa pressão quando nenhuma função está ativa

Aplicações usando óleo mineral com viscosidade de 46 cSt a 40°C por especificações do fabricante

Instalações em que a pressão máxima do sistema de 160 bar satisfaz os requisitos operacionais e fornece uma margem de segurança adequada para os componentes conectados

Máquinas que exigem componentes com classificação IP65 para proteção contra a entrada de poeira e jatos de água de baixa pressão

Não recomendado para:

Sistemas hidráulicos de centro fechado ou sensores de carga. A série SD5 é projetada principalmente para circuitos de centro aberto. Para aplicações de centro fechado, selecione uma válvula Walvoil configurada para operação de centro fechado ou considere as válvulas seccionais da série SDS com capacidade de detecção de carga.

A operação da válvula acima do seu fluxo nominal aumenta a queda de pressão através das terras da bobina, gerando calor excessivo e potencialmente causando movimento errático do atuador. Para fluxos entre 45 e 160 L/min, selecione a série Walvoil SD18 em vez de especificações do fabricante.

Sistemas que exigem ajustes de válvula de resgate acima de 160 bar sem substituição de componentes. A designação KG3-160 indica uma válvula de resgate de 160 barras pré-configurada de fábrica. Aplicações de pressão mais elevada requerem um cartucho de válvula de resgate KG3 diferente com uma taxa de 200 bar ou 250 bar por folha de dados do fabricante.

Aplicações com viscosidade de fluido fora do intervalo operacional de 15 a 100 cSt. Fluídos com viscosidade inferior a 15 cSt podem causar vazamento interno excessivo e eficiência volumétrica reduzida, enquanto fluidos acima de 100 cSt aumentam a queda de pressão e a resposta lenta da bobina.

Perguntas frequentes

1. Quais são as dimensões e tamanhos da porta da válvula SD5 / 5-P (KG3-160)?

A válvula de 5 bobinas mede aproximadamente 185 mm de largura com base no passo de seção de 37 mm, com todas as portas de trabalho (A e B) e portas de entrada / saída (P e T) utilizando G 3/8 "roscas paralelas BSPP por ficha de dados do fabricante. Fornecemos desenhos dimensionais e diagramas de layout da porta mediante pedido para planejamento da instalação.

2.What é o tempo de entrega ou prazo de entrega para o Walvoil SD5 / 5-P (KG3-160)?

Enviamos pedidos de estoque dentro de 1 a 3 dias úteis. Para configurações de bobina personalizadas ou configurações de pressão de válvula de alívio não-estoque, o prazo de entrega padrão do fabricante é de 4 a 6 semanas a partir da confirmação da encomenda.

3.Is o SD5/5-P (KG3-160) em estoque e disponível para envio?

Mantemos o inventário de válvulas SD5 de configuração padrão para realização imediata. Recomendamos confirmar a disponibilidade atual para esta configuração específica de cinco bobinas com configuração de válvula de alívio de 160 barras antes de fazer uma encomenda de compra.

4. O que significa o número de peça SD5 / 5-P (KG3-160) / 18L / 18L / 18L / 18L / AET?

SD5 identifica a série de válvulas. / 5 indica cinco bobinas. P especifica o circuito paralelo de centro aberto. (KG3-160) denota o tipo principal da válvula de resgate e a configuração de pressão de 160 bar. / 18L repetido cinco vezes define o tipo de bobina para cada seção - 18L é uma bobina de ação dupla com retorno de mola e portas de trabalho fechadas em neutro. / AET indica o controle manual da alavanca (A), as portas laterais de entrada / saída (E) e o retorno da mola ao neutro (T).

5.Can as bobinas no SD5/5-P (KG3-160) ser alterado no campo?

- Sim. - Sim. As bobinas Walvoil SD5 são intercambiáveis em campo sem remover o corpo da válvula da superfície de montagem. Nós estocamos bobinas de substituição com diferentes condições centrais - incluindo bobinas de motor (abra A e B para tanque em neutro), bobinas de ação única e bobinas de posição flutuante - e podemos fornecê-los com instruções de instalação por especificações do fabricante.

6.What é a política de devolução e período de garantia para válvulas Walvoil SD5?

Nós fornecemos uma garantia de 12 meses contra defeitos de fabricação a partir da data do envio. Beijing Zhongping Technology processa pedidos de autorização de mercadoria (RMA) de retorno dentro de 48 horas úteis do recebimento, sujeito à inspeção confirmando que a válvula não está usada e na embalagem original.

7.Que viscosidade e nível de limpeza do óleo hidráulico são necessários para o SD5/5-P (KG3-160)?

A válvula funciona com óleo mineral a viscosidade de 46 cSt a 40 ° C por ficha de dados do fabricante, com uma faixa de viscosidade permitida de 15 a 100 cSt. O fluido deve cumprir o código de limpeza ISO 4406 20/18/15 ou melhor para evitar a ligação da bobina e o desgaste excessivo das bobinas de aço endurecido dentro do corpo de ferro fundido.

8.Quanto custa o SD5/5-P (KG3-160)? Qual é a faixa de preços?

O SD5/5-P (KG3-160) com cinco bobinas de 18L e configuração AET normalmente varia de US$ 850 a US$ 1.250, dependendo da quantidade e dos requisitos de personalização. Os preços flutuam devido às taxas de câmbio, tarifas de importação e ajustes de fábrica. Para uma cotação precisa com preços atuais e custos de envio, entre em contato com Beijing Zhongping Technology diretamente.

9.Can o SD5/5-P (KG3-160) ser usado com controles proporcionais eletro-hidráulicos?

- Sim. - Sim. A Walvoil oferece kits de controle proporcional eletro-hidráulicos que se montam diretamente no corpo da válvula SD5 em vez de alavancas manuais. Estes kits fornecem controle de fluxo variável proporcional ao sinal de entrada elétrica, permitindo a operação do joystick e a atuação remota. Beijing Zhongping Technology pode fornecer a válvula configurada com controles proporcionais como um conjunto construído em fábrica por especificações do fabricante.

10. Quais são os requisitos de manutenção e disponibilidade de peças sobressalentes para o SD5 / 5-P (KG3-160)?

A manutenção de rotina consiste em inspeção externa anual para vazamento e verificação da configuração de pressão da válvula de resgate. Nós estocamos kits de vedação, cartuchos de válvula de resgate de substituição, conjuntos de alavanca e bobinas individuais para o envio do mesmo dia. A Beijing Zhongping Technology mantém o inventário de todos os componentes utilizáveis para a série SD5 para suportar os requisitos de manutenção contínuos de acordo com as especificações do fabricante.
