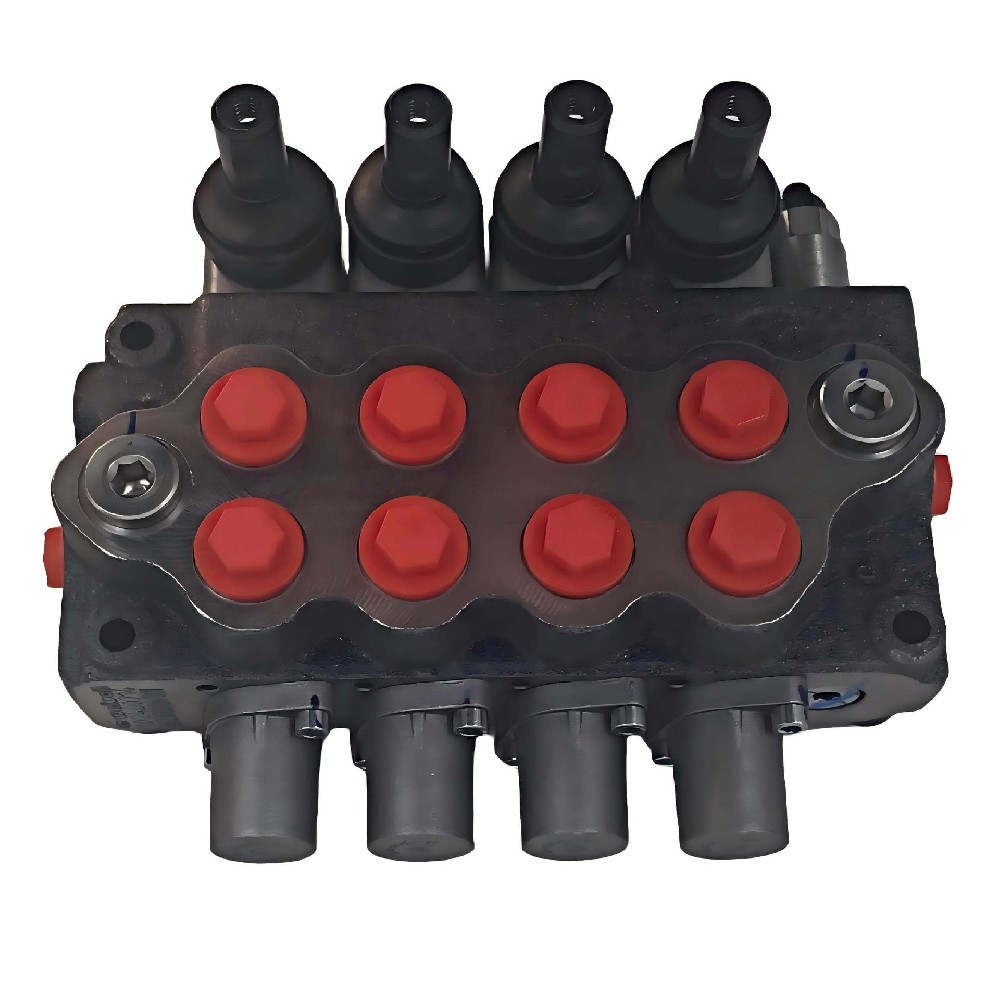

Walvoil SD5 / 4-P (JG3-160) / 18L / 18L / 18L / 18L / AET é uma válvula hidráulica pesada de 4 seções em formato de válvula de controle direcional monobloco. Como parte das válvulas monobloco projetadas da série SD5, apresenta uma taxa de fluxo nominal de 45 L/min e pressão de funcionamento máxima de 315 bar. Adequado para máquinas agrícolas, equipamentos de manuseio de materiais e anexos de construção, esta válvula controla até quatro circuitos hidráulicos de ação dupla.

O que é uma válvula monobloco pesada?

Uma válvula monobloco pesada é uma válvula de controle direcional onde todas as seções de bobina e galerias de fluido são fundidas em uma única carcaça rígida, em oposição às válvulas seccionais montadas a partir de módulos individuais. Esta construção elimina vedações externas entre secções, melhorando a integridade estrutural e eliminando potenciais caminhos de vazamento em sistemas hidráulicos de alta pressão.

A série Walvoil SD5 é uma família de válvulas monobloco de centro aberto operadas manualmente projetadas para aplicações hidráulicas móveis de fluxo médio. Este modelo específico é uma válvula de 4 seções, o que significa que integra quatro bobinas independentes para controlar quatro funções hidráulicas separadas. A designação "JG3-160" no código do modelo identifica uma configuração da válvula de resgate principal de 160 bar, com cada segmento "18L" definindo a configuração específica da bobina para cada seção de trabalho.

Especificações principais

Série de válvulas: Walvoil SD5

Configuração: Monobloco de 4 secções

Taxa de fluxo nominal: 45 L / min (12 gpm dos EUA)

Pressão máxima de funcionamento (circuito paralelo/tandem): 315 bar (4600 psi)

Configuração principal da válvula de alívio: 160 bar

Número de secções de trabalho: 4

Configuração da bobina por seção: 18L (retorno da mola de dupla ação ao neutro)

Tipo de circuito: Centro aberto, paralelo

Método de controle: alavanca manual

Porta de trabalho (A / B) Tamanho da rosca: G 3 / 8 "BSPP

Entrada (P) e tanque (T) Thread: G 3/8 "BSPP

Diâmetro da bobina: 16 mm

Pitch da bobina (centro a centro): 37 mm

Pressão máxima do porto do tanque: 25 bar

Comprimento total (E): 211,5 mm

Distância do pivote da alavanca (F): 184 mm

Peso da unidade: 8,49 kg

Compatibilidade do fluido: óleo mineral, viscosidade 46 cSt a 40 ° C

Requisito de filtração: ISO 4406 20/18/15 ou melhor

Faixa de temperatura de funcionamento ambiente: -20 ° C a + 80 ° C

Material: corpo da válvula de ferro fundido, bobinas de aço, alojamento da alavanca de alumínio

Aprovações/Certificações: Fabricado na Itália; cumpre os padrões de interface de porta ISO 4401.

Fluídos compatíveis: Fluídos hidráulicos a base de óleo mineral

Destaques técnicos

Corpo de ferro fundido de uma única peça elimina potenciais caminhos de vazamento. A construção monobloco integra todos os quatro furos de bobina e galerias internas em uma fundição. Este projeto elimina a necessidade de hastes de amarração e anéis tóricos interseccionais, garantindo rigidez estrutural a longo prazo e operação sem vazamento sob cargas de pressão cíclica de até 315 bar.

A válvula de resgate principal de 160 bar protege os componentes a jusante. A válvula de alivio de pressão principal integrada é ajustada a 160 bar como indicado pelo código do modelo. Esta válvula limita a pressão máxima do sistema para evitar danos às bombas, mangueiras e atuadores em caso de sobrecarga ou condições de parada do cilindro.

A configuração do circuito paralelo permite a operação simultânea. A galeria paralela de centro aberto fornece fluxo igual para todas as quatro seções de trabalho. Isso permite que um operador atue várias funções ao mesmo tempo, como levantar e inclinar um balde de carregador, com fluxo proporcionalmente dividido entre as bobinas ativas.

Bobinas intercambiáveis de 16 mm simplificam a manutenção e a reconfiguração. Cada seção de trabalho aceita uma bobina padrão de 16 mm, que pode ser substituída ou atualizada sem remover toda a válvula da máquina. Esta modularidade dentro do corpo monobloco suporta a funcionalidade de campo e mudanças de função futuras.

O requisito de baixa pressão da porta do tanque garante uma operação confiável. A pressão máxima permitida na galeria do tanque é de 25 bar. Sistemas com alta contrapressão de filtros de linha de retorno ou refrigeradores de óleo devem ser verificados para permanecer abaixo deste limiar para evitar problemas de mudança de bobina ou desgaste prematuro da vedação.

Aplicações

Máquinas agrícolas (Máquinas de colheita, Máquinas de embalagem): Controla os cilindros hidráulicos para o posicionamento do cabeçalho, o ajuste da velocidade do carrete e as funções da câmara de farol. O projeto de circuito paralelo permite a operação simultânea de múltiplas funções, reduzindo os tempos de ciclo durante as operações de campo.

Pequenos carregadores frontais e tratores compactos: Gerencia circuitos de elevação, inclinação e fixação auxiliar em tratores com menos de 100 cv e carregadores de direção de deslizamento. A capacidade de fluxo de 45 L/min corresponde à saída da bomba do implemento na maioria dos tratores agrícolas compactos e utilitários.

Anexos de construção (Cortadores de escovas, guindastes montados em caminhões): Fornece controle direcional para motores hidráulicos em cortadores de escovas rotativos e funções de balanço / elevação em guindastes de caminhões leves. A construção monobloco suporta vibrações e cargas de choque comuns em ambientes de construção.

Transportadores e sistemas de manuseio de materiais: Direciona o fluxo para os motores hidráulicos que conduzem os transportadores de correia, os roscos e os carrinhos de transferência. A configuração de bobina de 18L com retorno de mola para neutro garante que o sistema seja padrão para um estado parado seguro quando o operador solta a alavanca.

Reboques e divisores de tronco: Funciona como uma válvula de controle primária para divisores de tronco hidráulicos e reboques de descarga. O design de centro aberto permite que o fluxo da bomba circule para o tanque a baixa pressão quando todas as bobinas estão em neutro, minimizando a geração de calor durante períodos de inatividade.

Equipamento municipal e viticultural: Opera anexos em tratores de vinhas, varredoras de ruas e equipamentos de corte à beira da estrada. O comprimento total compacto da válvula de 211,5 mm e o peso de 8,49 kg facilitam a instalação em quadros de equipamento com espaço limitado.

Orientação de seleção

Aplicações adequadas:

Sistemas hidráulicos móveis com fluxos de bomba entre 30 L/min e 45 L/min

Circuitos hidráulicos de centro aberto onde o fluxo circula para o tanque em posição neutra

Máquinas que requerem o controle de até quatro cilindros ou motores hidráulicos de ação dupla

Aplicações em que a rigidez estrutural e a resistência ao vazamento são priorizadas sobre a expansibilidade

Não recomendado para:

Sistemas hidráulicos de centro fechado ou sensores de carga. A série SD5 é projetada para circuitos de centro aberto. Para aplicações de centro fechado ou de detecção de carga, considere válvulas da série Walvoil SDM ou DPM, que oferecem controle de fluxo compensado pela pressão.

Sistemas que exigem fluxos superiores a 45 L/min. Operar o SD5 acima do seu fluxo nominal produz uma queda de pressão excessiva e geração de calor. Para aplicações de 70 L/min a 160 L/min, selecione uma válvula série Walvoil SD11, SD14 ou SD18.

Máquinas que precisam de mais de 7 seções de trabalho. A plataforma SD5 suporta um máximo de 7 seções. Aplicações que exigem 8 ou mais funções devem considerar válvulas seccionais da série Walvoil SD6 ou SDS, que oferecem configurações empilháveis ilimitadas.

Perguntas frequentes

1. Qual é o peso e as dimensões da válvula Walvoil SD5 / 4-P (JG3-160)?

A válvula mede 211,5 mm de comprimento total (dimensão E) com uma distância de pivote de alavanca de 184 mm (dimensão F). Peso total da unidade é de 8,49 kg, por ficha de dados do fabricante.

2.What é o tempo de entrega ou prazo de entrega para o SD5 / 4-P (JG3-160)?

Enviamos configurações padrão SD5 do estoque dentro de 48 horas da confirmação do pedido. Disposições de bobina personalizadas ou configurações específicas de válvula de alívio requerem de 3 a 4 semanas para configuração e teste de fábrica.

3.Is o SD5/4-P (JG3-160) em estoque e disponível para envio?

Mantemos o inventário das configurações populares de SD5 em Beijing Zhongping Technology. A disponibilidade de estoque para a configuração SD5/4-P(JG3-160) é confirmada no momento da cotação.

4.O que significam os códigos "18L" e "JG3-160" no número de modelo SD5/4-P (JG3-160)?

"JG3-160" designa o tipo de válvula de resgate principal e sua configuração de pressão de 160 bar. "18L" especifica o tipo de bobina para cada seção de trabalho - uma bobina de ação dupla com retorno de mola para neutro de ambas as posições acionadas.

5.Quanto custa o Walvoil SD5 / 4-P (JG3-160)? Qual é a faixa de preços?

O SD5/4-P(JG3-160) normalmente varia de US$ 750 a US$ 1.200 por unidade, dependendo da configuração e do volume de pedido. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa com preços atuais, entre em contato com Beijing Zhongping Technology diretamente.

6.Que termos de pagamento você aceita para a compra de válvulas Walvoil SD5?

Aceitamos transferência bancária (T / T), cartões de crédito principais e PayPal para encomendas abaixo de US $ 5.000 USD. Para contas corporativas qualificadas, Beijing Zhongping Technology oferece 30 termos de pagamento líquidos após aprovação de crédito.

7. Quais são os tamanhos da rosca da porta e as especificações da conexão para o SD5 / 4-P (JG3-160)?

Todas as portas de trabalho (A1 / B1 até A4 / B4), a porta de entrada (P) e a porta do tanque (T) são G 3/8 "BSPP threads.This padrão britânico padrão Tubo rosca paralela requer arandelas de vedação ligadas ou acessórios de vedação de face de anel O para conexões sem vazamento.

8. Qual é a política de devolução e o período de garantia para o SD5 / 4-P (JG3-160)?

Nós fornecemos uma garantia de 2 anos contra defeitos de fabricação em todas as válvulas Walvoil SD5. As devoluções requerem autorização prévia e estão sujeitas a uma taxa de reposição de 20%. A Beijing Zhongping Technology processa pedidos de RMA dentro de 48 horas úteis após o recebimento.

9.Como substituir ou reparar uma válvula Walvoil SD5 se ela ficar descontinuada ou obsoleta?

A série Walvoil SD5 é uma linha de produtos ativa com disponibilidade completa de peças. As bobinas de substituição, os kits de vedação e os conjuntos de alavanca são estocados para o envio imediato. Para atualizações de sistema, a Beijing Zhongping Technology fornece assistência de referência cruzada para válvulas da série SD11 ou SD18 para requisitos de fluxo mais elevados.

10.Can o SD5/4-P (JG3-160) operar em 45 L/min e 315 bar simultaneamente?

A pressão máxima de 315 bar aplica-se ao corpo da válvula e às galerias internas. A pressão de trabalho real é limitada pela configuração da válvula de resgate principal de 160 bar. O fluxo nominal de 45 L/min representa o fluxo contínuo máximo recomendado; exceder esse valor aumenta a queda de pressão e pode causar desgaste prematuro da bobina.
