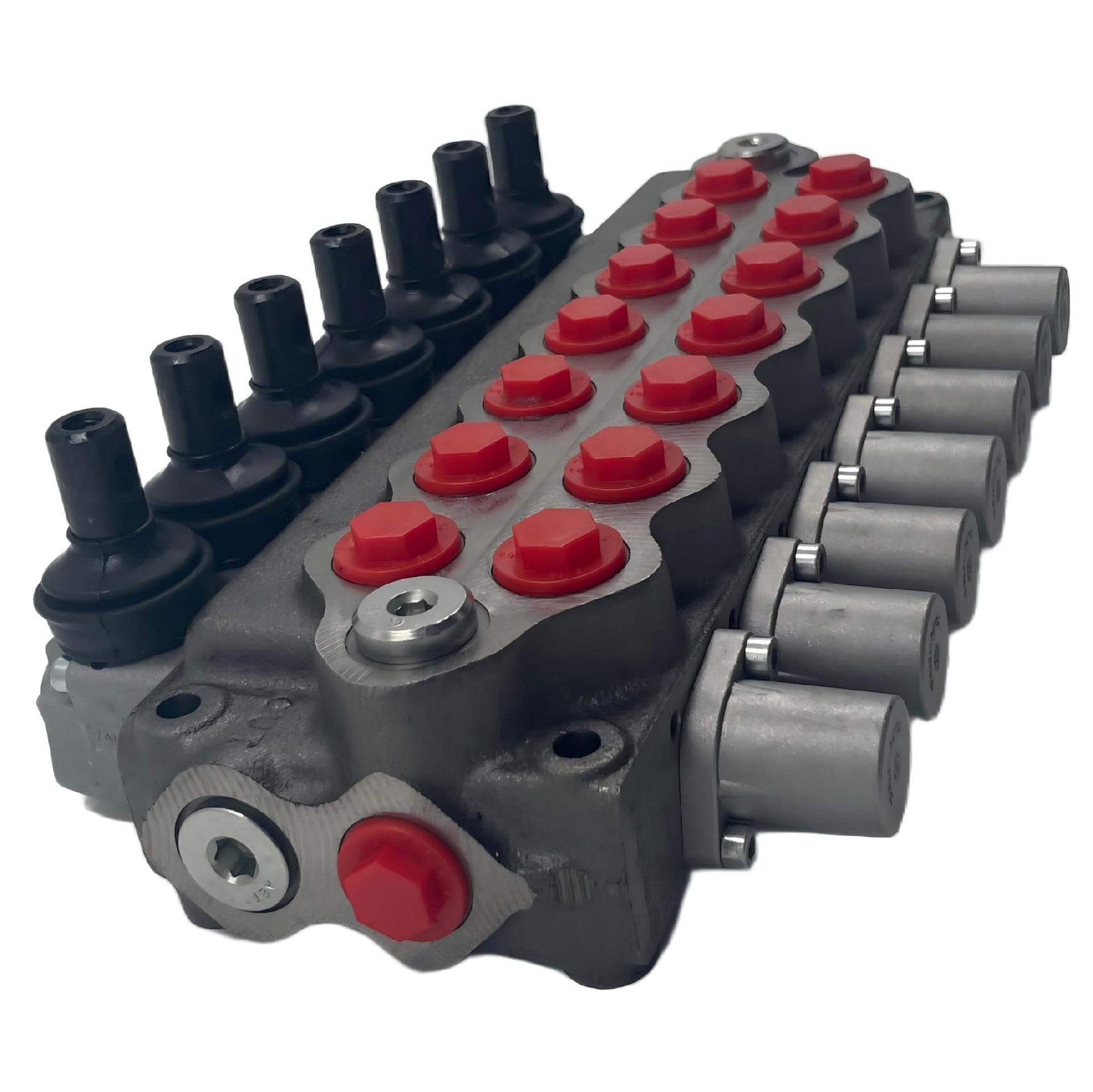

A Válvula Direcional Hidráulica Manual Monobloco Walvoil SD5/7-P(KG3-160)/18L/18L/18L/28L/28L/28L/28L/AET é uma válvula monobloco de 7 seções com acionamento manual, classificada para uma vazão nominal de 45 L/min e pressão máxima de 315 bar, com ajuste da válvula de alívio principal de 160 bar. Configuradap como uma Válvula de Controle Hidráulico de 7 Carretéis, com quatro carretéis de 18 L/min e três de 28 L/min, esta unidade oferece controle de carretel de dupla ação (DA) com retorno por mola para a posição neutra e é projetada para sistemas hidráulicos móveis de circuito aberto paralelo em guindastes montados em caminhões, máquinas agrícolas, equipamentos de construção compactos e aplicações de elevação industrial.

　　O que é uma Válvula de Controle Hidráulico de 7 Carretéis?

　　Uma válvula de controle hidráulico de 7 carretéis é uma válvula de controle direcional que contém sete seções de carretel operadas individualmente que direcionam óleo hidráulico pressurizado para múltiplos atuadores —tipicamente cilindros ou motores hidráulicos— a partir de um único suprimento de entrada. Cada carretel controla uma função de dupla ou simples ação, permitindo que um único bloco de válvulas gerencie até sete circuitos hidráulicos independentes.

　　As válvulas direcionais monobloco integram todas as seções de carretel em um único corpo de ferro fundido, distinguindo-se das válvulas seccionais que unem seções individuais com tirantes. A Walvoil SD5/7-P pertence à categoria monobloco, oferecendo um design compacto e robusto com um passo de carretel de 37 mm por seção e carretéis intercambiáveis de 16 mm de diâmetro. Em aplicações de equipamentos móveis onde restrições de espaço, peso e custo são fatores determinantes, as válvulas monobloco multi-carretel são preferidas em relação às alternativas seccionais.

　　Especificações Principais

　　Seções/Carretéis Totais: 7

　　Tipo de Válvula: Válvula direcional de controle monobloco

　　Configuração do Circuito: Circuito aberto paralelo com carry-over de pressão

　　Vazão Nominal: 45 L/min (12 US gpm)

　　Pressão Máxima de Operação: 315 bar (4.600 psi)

　　Ajuste da Válvula de Alívio Principal: 160 bar (KG3-160)

　　Pressão Máxima de Contrapressão na Porta de Tanque: 25 bar

　　Função de Controle do Carretel: Dupla ação (DA) em todas as 7 seções

　　Mecanismo de Retorno do Carretel: Retorno por mola para neutro (designação AET)

　　Diâmetro do Carretel: 16 mm, intercambiável

　　Passo do Carretel: 37 mm

　　Vazão Nominal da Seção 1–4 por Carretel: 18 L/min

　　Vazão Nominal da Seção 5–7 por Carretel: 28 L/min

　　Portas de Conexão (P, A, B, T): G 3/8" BSPP (ISO 228/1)

　　Localização das Portas de Trabalho: Face frontal do corpo da válvula

　　Localização das Portas de Entrada/Saída: Face frontal ou lateral, selecionável

　　Dimensões Gerais (C×L×A): 323 mm × 186 mm × 90 mm

　　Espaçamento dos Furos de Montagem (Comprimento): 295 mm

　　Espaçamento dos Furos de Montagem (Largura): 73 mm

　　Peso: 13,28 kg (com alavancas, por dados do distribuidor)

　　Material da Carcaça: Ferro fundido de alta resistência

　　Material do Carretel: Aço temperado

　　Material da Vedação: NBR (borracha de nitrila-butadieno)

　　Fluido: Óleo mineral, viscosidade 46 cSt a 40°C

　　Temperatura Máxima do Fluido: +80°C

　　Temperatura Mínima do Fluido: -15°C

　　Limpeza Recomendada do Fluido: ISO 4406-/19/16

　　Vazamento Interno: Aproximadamente 5 cm³/min (A, B para T a 100 bar)

　　Orientação de Montagem: Qualquer posição (montar em superfície plana)

　　Acessórios Fornecidos: 7 × alavancas de controle incluídas

　　Certificações: Instalação do fabricante certificada ISO 9001:2015

　　Destaques Técnicos

　　As vazões mistas dos carretéis otimizam o controle multifuncional da máquina. A configuração de fábrica aloca 18 L/min para as quatro primeiras seções e 28 L/min para as três últimas, combinando atuadores com diferentes demandas de vazão — cilindros menores para sapatas, estabilizadores ou giro da lança nas seções de menor vazão e funções de maior vazão, como elevação da lança ou inclinação da caçamba, nas seções de 28 L/min. Uma pergunta comum de aquisição é se a distribuição de vazão dos carretéis é fixa — ela é configurável no momento do pedido, com a Walvoil oferecendo opções de carretéis de 18 L/min e 28 L/min a serem especificadas por seção.

　　A arquitetura de carry-over de pressão permite a operação simultânea de múltiplas funções. O circuito aberto paralelo com carry-over (designado por "P" no código do modelo) permite que o óleo hidráulico flua através da galeria da válvula para as seções downstream, mesmo quando um carretel upstream está acionado, impedindo a interrupção total do fluxo para as seções posteriores.

　　O corpo monobloco de ferro fundido elimina caminhos de vazamento externos entre as seções. Ao contrário das válvulas seccionais que dependem da força de aperto dos tirantes e das vedações O-ring entre as seções, a fundição de uma peça inerentemente remove pontos de vazamento potenciais entre as seções de carretel. Isso é particularmente relevante para equipamentos móveis onde vibração e ciclos térmicos aceleram a degradação das vedações em projetos seccionais.

　　A válvula de alívio principal KG3-160 fornece proteção de pressão de sistema fixa. A válvula de alívio integral, operada diretamente, é ajustada de fábrica em 160 bar, protegendo a bomba e o circuito upstream contra sobrepressurização. Outras classificações de pressão da família KG3 estão disponíveis para encomenda, com ajustes de alívio configuráveis até 315 bar para atender aos requisitos do sistema.

　　O posicionamento duplo das portas de entrada/saída simplifica o layout da tubulação hidráulica. As portas P e T podem ser roteadas a partir da face frontal ou lateral do corpo da válvula, reduzindo os raios de curvatura das mangueiras e permitindo que a válvula seja instalada em compartimentos confinados típicos de pedestais de guindastes montados em caminhões e chassis de tratores agrícolas compactos.

　　Aplicações

　　Guindastes carregadores montados em caminhões: Controla sete funções independentes do guindaste — elevação da lança, extensão da lança, articulação do jib, guincho do gancho, giro e pares duplos de sapatas — a partir de um único banco de alavancas. As seções de 18 L/min alocam fluxo adequado para cilindros de estabilizadores e motores de giro, enquanto as seções de 28 L/min suportam circuitos de elevação e extensão da lança de maior vazão.

　　Equipamentos compactos de construção e movimentação de terra: Gerencia múltiplas funções hidráulicas em mini escavadeiras e carregadeiras compactas, incluindo circuitos de lança, braço, caçamba, giro, lâmina de nivelamento e implementos auxiliares. A arquitetura paralela de centro aberto permite operação combinada de lança e braço sem falta de fluxo.

　　Máquinas agrícolas e equipamentos de colheita: Direciona o fluxo hidráulico para elevação do cabeçalho, velocidade do molinete, posição da rosca sem fim e rotação do tubo em colheitadeiras e equipamentos de forragem. Os carretéis com retorno por mola fornecem retorno neutro automático quando o operador solta a alavanca, prevenindo o desvio não intencional do atuador.

　　Veículos de serviço municipal e utilitários: Controla lâminas compactadoras de resíduos, travas de porta traseira e mecanismos de elevação de lixeiras em caminhões coletores de lixo. O design monobloco resiste à entrada de contaminação e ao afrouxamento induzido por vibração, mantendo uma sensação consistente do carretel em ciclos de trabalho prolongados.

　　Plataformas industriais de elevação e manuseio de materiais: Opera mesas elevatórias tesoura, funções de inclinação e posicionamento de esteiras em plataformas de trabalho hidráulicas e estações de elevação em linhas de montagem que requerem controle proporcional manual de múltiplos eixos hidráulicos a partir de uma estação centralizada do operador.

　　Guia de Seleção

　　Aplicações adequadas:

　　Sistemas de bomba de engrenagem de deslocamento fixo com vazões entre 25 e 45 L/min — a classificação nominal de 45 L/min da válvula corresponde à saída de bombas hidráulicas padrão usadas em equipamentos móveis compactos

　　Máquinas que requerem 5 a 7 funções hidráulicas de dupla ação controladas a partir de uma única estação de alavanca manual, com retorno por mola para neutro em cada carretel

　　Circuitos hidráulicos de centro aberto onde o sistema opera a uma pressão de trabalho de 160 bar ou abaixo, com o ponto de ajuste da válvula de alívio principal protegendo a bomba durante condições de estol do cilindro

　　Operadores de equipamentos que necessitam de feedback mecânico positivo da alavanca e ação de centralização por mola, em vez de controle por joystick eletro-hidráulico

　　Não recomendado para:

　　Sistemas hidráulicos de centro fechado ou de detecção de carga que requerem controle de vazão compensado por pressão em cada seção de carretel. Selecione uma válvula seccional de detecção de carga, como a série Walvoil DPC130, que fornece compartilhamento de vazão pós-compensado entre as seções.

　　Sistemas que exigem vazões por carretel acima de 28 L/min por seção. A plataforma SD5 suporta opções de carretel com vazão nominal total de até 45 L/min, mas a vazão de cada seção é limitada pelo diâmetro do carretel de 16 mm. Para aplicações que requerem 40–80 L/min por função, atualize para as séries de válvulas seccionais Walvoil SD8 ou SDS180.

　　Instalações onde o ajuste fixo da válvula de alívio de 160 bar excede a pressão máxima permitida do sistema ou onde ajustes de alívio ajustáveis são necessários após a comissionamento. Confirme a classificação de pressão da válvula de alívio KG3 com a pressão de projeto do sistema no momento do pedido, pois o cartucho é instalado de fábrica e não é ajustável em campo sem a substituição do componente.

　　FAQ

　　1. Posso alterar a vazão do carretel em seções individuais — por exemplo, fazer todas as sete seções 28 L/min em vez de mistas 18L e 28L?

　　Sim. As válvulas Walvoil SD5 são montadas sob encomenda e a vazão de cada seção de carretel — 18 L/min ou 28 L/min — é configurável no momento da fabricação. Especifique a vazão necessária por seção ao fazer o pedido. Os carretéis são intercambiáveis em campo após a compra usando ferramentas padrão, embora isso exija a despressurização do sistema e a remoção das tampas finais do carretel.

　　2. A SD5/7-P(KG3-160) com esta configuração específica de carretel está em estoque ou é feita sob encomenda?

　　Distribuidores geralmente estocam configurações básicas como SD5/2-P e SD5/3-P, mas uma unidade de 7 seções com quatro carretéis de 18L e três de 28L é uma montagem configurada. A Beijing Zhongping Technology (众平科技) mantém em estoque configurações comuns da Walvoil SD5 e pode confirmar a disponibilidade de estoque ou o prazo de fabricação para este código de modelo específico em até 1 dia útil após a consulta.

　　3. Qual é o prazo de entrega se este modelo exato não estiver em estoque e precisar ser construído?

　　O prazo de fabricação para válvulas monobloco SD5 configuradas é de 4 a 6 semanas a partir da confirmação do pedido, sujeito ao cronograma de produção e ao arranjo específico dos carretéis. Configurações padrão em estoque são enviadas em 2 a 5 dias úteis do armazém da Beijing Zhongping Technology (众平科技).

　　4. As alavancas de controle vêm com a válvula, e quais são as opções de montagem da alavanca?

　　Sete alavancas de controle são fornecidas com a válvula como equipamento padrão. A carcaça da alavanca aceita kits de alavanca Walvoil SD5/SD6 com um comprimento padrão de alavanca de 100 mm. Alavancas mais longas opcionais, foles de borracha e kits de retenção para posição flutuante em carretéis individuais estão disponíveis separadamente.

　　5. Quais são as conexões das portas G 3/8" — são BSPP, NPT ou SAE, e preciso de adaptadores?

　　Todas as portas P, A, B e T são roscas G 3/8" BSPP (British Standard Pipe Parallel) de acordo com a ISO 228/1. As portas BSPP requerem uma vedação colada ou O-ring na face do acessório para conexões sem vazamentos. Adaptadores NPT e SAE não são fornecidos de fábrica com a válvula; adquira adaptadores separadamente se o seu sistema hidráulico usar padrões de rosca NPT ou SAE.

　　6. Os quatro primeiros carretéis são 18L e os três últimos são 28L — esta válvula pode controlar um motor hidráulico em uma das seções de 28L?

　　Sim. As seções de carretel de 28 L/min são adequadas para acionar motores hidráulicos de deslocamento fixo dentro de sua vazão nominal. Para aplicações de motor, confirme se a demanda contínua de vazão do motor não excede 28 L/min e se a classificação de pressão máxima de 315 bar acomoda a carga de pico do motor. A configuração do carretel de dupla ação suporta rotação bidirecional do motor.

　　7. Que tipo de manutenção esta válvula necessita, e os kits de vedação estão disponíveis?

　　O design monobloco requer manutenção mínima de rotina — inspeção anual das vedações das tampas finais do carretel, pontos de articulação das alavancas e conexões de porta externas. O vazamento interno deve ser monitorado; aceite aproximadamente 5 cm³/min de A/B para T a 100 bar. Kits de vedação contendo O-rings NBR e vedações de limpeza estão disponíveis através dos canais de distribuição Walvoil. A Beijing Zhongping Technology (众平科技) fornece kits de vedação genuínos Walvoil e alavancas de reposição.

　　8. Se eu precisar de uma válvula de 7 carretéis, mas com uma pressão de válvula de alívio diferente, você pode fornecer isso?

　　Sim. A válvula de alívio KG3 está disponível em múltiplas classificações de pressão. Especifique o ajuste de pressão necessário no momento do pedido. O cartucho da válvula de alívio é instalado e testado de fábrica; a substituição em campo é possível, mas requer despressurização do sistema e acesso à seção de entrada. Confirme seu ajuste de alívio necessário ao solicitar uma cotação.

　　9. Esta válvula SD5 pode ser montada de lado ou de cabeça para baixo, ou precisa ser instalada com as alavancas voltadas para cima?

　　A válvula pode ser montada em qualquer orientação — horizontal, vertical ou invertida — desde que a superfície de montagem seja plana e rígida. A montagem em uma superfície irregular pode distorcer o corpo de ferro fundido e causar emperramento do carretel. O padrão de furos de montagem de 295 mm × 73 mm requer parafusos M8 ou M10 e arruelas planas apertados uniformemente para evitar estresse no corpo.

　　10. Como o preço desta configuração de 7 seções se compara à compra de duas válvulas menores — por exemplo, uma de 4 carretéis mais uma de 3 carretéis?

　　Uma única válvula monobloco de 7 carretéis é tipicamente mais econômica do que comprar e instalar duas válvulas separadas, devido às portas de entrada e saída compartilhadas, uma válvula de alívio em vez de duas, e redução de trabalho com mangueiras e conexões. Para uma comparação de preços específica ou cotação formal, entre em contato com a Beijing Zhongping Technology (众平科技) com a sua distribuição de vazão de carretel necessária e local de entrega.
