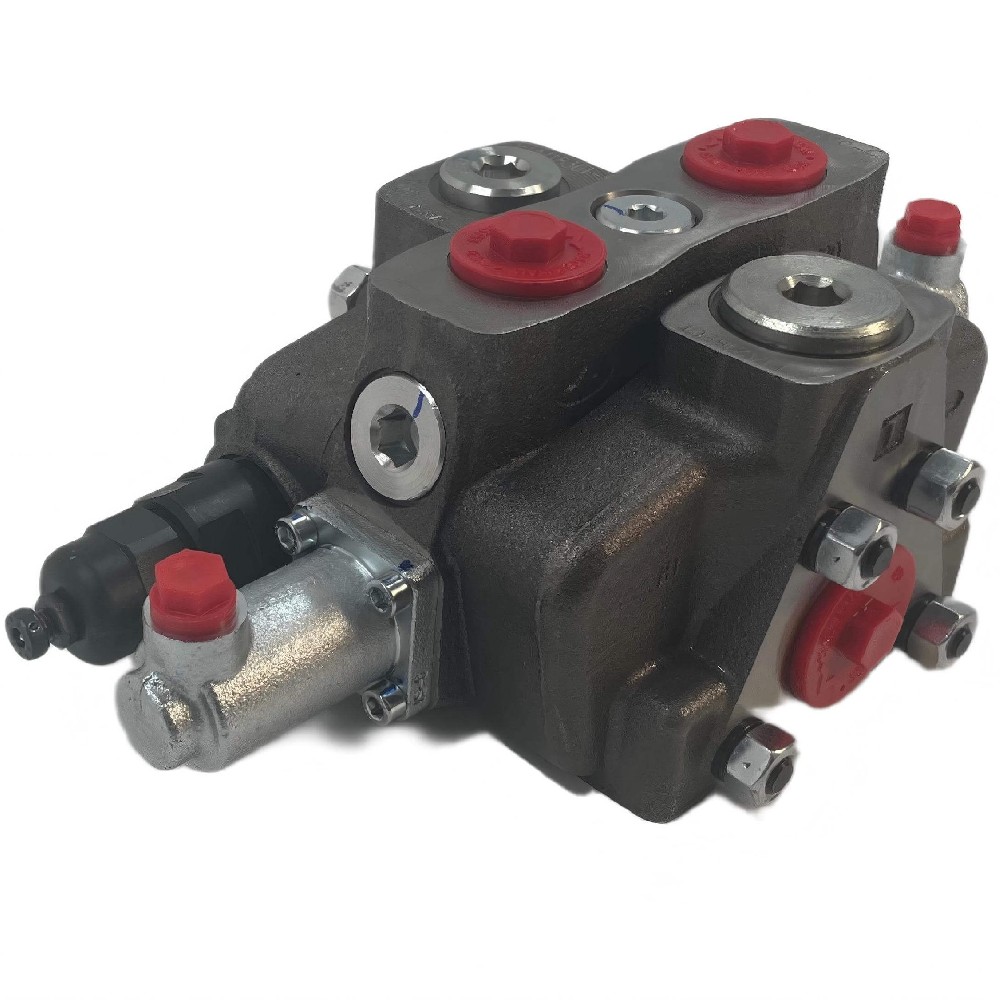

A Walvoil SD8/1/(XG-210)/28L/RC é uma Válvula de Controle Direcional Hidráulica de 1 Carretel da família de válvulas de controle direcional seccionais SD8. Configuradapara uma válvula de controle direcional hidráulica manual de seção única com um kit de alavanca manual XG-210 e uma válvula de alívio principal tipo RC, ela fornece um fluxo nominal de 80 L/min a uma pressão máxima de 315 bar. Projetada para circuitos hidráulicos de centro aberto em equipamentos móveis, ela é adequada para controle de cilindros de ação simples ou dupla em máquinas de construção compactas, implementos agrícolas e veículos de manuseio de materiais.

　　O que é uma Válvula de Controle Direcional Hidráulica de 1 Carretel?

　　Uma válvula de controle direcional hidráulica de 1 carretel é uma válvula de controle direcional que contém um único carretel (elemento de controle) que inicia, para e redireciona o fluxo hidráulico para um atuador — tipicamente um cilindro ou um motor hidráulico unidirecional. Ao deslocar o carretel através de uma alavanca manual, o operador controla a direção do fluxo de óleo, permitindo funções de extensão/retração ou elevação/abaixamento em um único implemento.

　　Essas válvulas são fabricadas em duas configurações estruturais: monobloco (corpo único fundido) e seccional (seções individuais aparafusadas juntas). A série SD8 usa um design seccional, o que significa que a configuração de seção única SD8/1 pode ser expandida posteriormente adicionando seções de trabalho intermediárias para controlar funções adicionais. Uma válvula de controle direcional hidráulica manual deste tipo serve como a interface primária do operador entre o suprimento da bomba e o atuador em sistemas hidráulicos de centro aberto.

　　Especificações Principais

　　Número de Carretéis: 1

　　Série da Válvula: SD8 Seccional

　　Capacidade de Fluxo Nominal: 80 L/min (21 US gpm)

　　Pressão Máxima: 315 bar (4.600 psi)

　　Tipo de Válvula de Alívio Principal: RC (instalada de acordo com as especificações do fabricante)

　　Kit de Controle de Carretel: Alavanca Manual XG-210

　　Tipo de Carretel: 28L (dupla ação, centralizado por mola, A e B bloqueados para T em neutro)

　　Diâmetro do Carretel: 18 mm

　　Passo da Seção: 41 mm

　　Pressão Máxima de Contrapressão na Porta de Saída T: 25 bar (360 psi)

　　Vazamento Interno A(B)→T: 3 cm³/min a Δp=100 bar

　　Padrão da Rosca da Porta: BSP (ISO 228/1), G 1/2" nominal para portas P, A, B, T

　　Fluido: Óleo hidráulico à base de mineral

　　Faixa de Viscosidade Operacional: 15 a 75 cSt (mm²/s)

　　Viscosidade Mínima: 12 cSt

　　Viscosidade Máxima: 400 cSt

　　Faixa de Temperatura do Fluido (Vedações NBR): -20°C a 80°C

　　Faixa de Temperatura do Fluido (Vedações FPM/Viton): -20°C a 100°C

　　Faixa de Temperatura Ambiente: -40°C a 60°C

　　Nível Máximo de Contaminação: 19/16 por ISO 4406 (NAS 1638 Classe 10)

　　Material do Corpo da Válvula: Ferro fundido

　　Material da Carcaça da Alavanca: Liga de alumínio fundido

　　Material do Carretel: Aço

　　Peso (Aproximado): 3 a 4 kg (configuração de seção única)

　　Certificações: Sistema de Gestão de Qualidade ISO 9001, Marcação CE

　　Conformidade: ISO 3691 (limitação de velocidade de descida de carga de empilhadeira, de acordo com relatórios de teste do fabricante)

　　Destaques Técnicos

　　A configuração do carretel 28L fornece neutro de centro fechado para retenção de carga sem vazamentos. A designação do carretel "28L" indica um carretel de 3 posições de dupla ação onde ambas as portas de trabalho A e B são bloqueadas para o tanque na posição neutra (central). Isso evita o deslocamento do cilindro quando o operador solta a alavanca manual — um requisito crítico para aplicações de elevação onde a retenção de carga sem deslizamento é obrigatória.

　　O kit de alavanca manual XG-210 fornece retorno centralizado por mola para operação manual. O kit de controle XG-210 inclui um mecanismo de retorno por mola que retorna automaticamente o carretel à posição neutra ao soltar a alavanca, proporcionando operação segura e reduzindo a fadiga do operador em comparação com controles de detent de atrito em aplicações de ciclo repetitivo.

　　A válvula de alívio principal RC protege os componentes a jusante contra picos de pressão. Instalada na seção de entrada, a válvula de alívio RC desvia o fluxo excessivo para o tanque quando a pressão do sistema atinge o limite pré-definido, protegendo a bomba hidráulica, as mangueiras e as vedações do atuador. Uma pergunta frequente é se a configuração da pressão de alívio é ajustável — é. O tipo RC fornece pressão pré-configurada de fábrica com capacidade de ajuste em campo dentro de uma faixa calibrada.

　　O design seccional permite expansão futura sem substituir a válvula inteira. Ao contrário das válvulas monobloco de seção única que não podem ser estendidas, a plataforma seccional SD8 permite a adição posterior de seções de trabalho intermediárias. Uma máquina que começa com um carretel para um cilindro de elevação pode adicionar seções para inclinação, auxiliares ou direção, inserindo corpos intermediários entre as tampas de entrada e saída.

　　Corpo de ferro fundido de alta resistência com tolerância à contaminação ISO 4406 suporta ambientes de equipamentos móveis. O corpo da válvula é de ferro fundido, com carretéis de aço classificados para o nível de limpeza de fluido 19/16 por ISO 4406. Essa tolerância à contaminação é prática para máquinas móveis operando em ambientes de construção e agrícolas empoeirados onde a manutenção de limpeza de óleo em grau de laboratório é desafiadora.

　　Aplicações

　　Controle de elevação de cilindro único em equipamentos compactos: Controla diretamente o cilindro da lança ou mastro em miniescavadeiras, pás carregadeiras compactas e tesouras elevatórias. O fluxo de 80 L/min suporta diâmetros de cilindro de até 100 mm com tempos de ciclo de extensão/retração de 1,5 a 3 segundos em circuitos típicos de equipamentos móveis.

　　Acionamento de reboque basculante e carroceria de descarga: Opera o cilindro de elevação de ação simples ou dupla em reboques basculantes agrícolas e caminhões de descarga leves. O carretel de retorno por mola 28L garante que o operador deva segurar a alavanca na posição, evitando o rebaixamento não intencional da carroceria.

　　Divisora de toras hidráulica e equipamentos florestais: Controla o cilindro de ramal principal em divisoras de toras móveis e pequenos equipamentos de processamento florestal onde um único carretel fornece função suficiente. O design centralizado por mola atende às expectativas de segurança do operador para equipamentos com controle manual direto.

　　Função de inclinação ou deslocamento lateral do mastro de empilhadeira: Serve como uma válvula de controle dedicada para uma única função de empilhadeira, como inclinação do mastro ou deslocamento lateral do garfo. As válvulas Walvoil SD8 são equipadas com opções de compensador que tornam a velocidade de descida do garfo independente da carga levantada, de acordo com os requisitos da ISO 3691.

　　Válvula de substituição para equipamentos móveis legados: Substitui diretamente válvulas de controle direcionais de carretel único desgastadas ou com defeito em retroescavadeiras, telemanipuladores e tratores agrícolas mais antigos onde a válvula original classificada para 80 L/min está obsoleta ou não é suportada pelo OEM.

　　Orientação de Seleção

　　Aplicações adequadas:

　　Sistemas hidráulicos de centro aberto que requerem controle manual de um atuador hidráulico (cilindro ou motor unidirecional) com demanda de fluxo nominal de 50 a 80 L/min

　　Equipamentos móveis operando a pressões de trabalho de até 315 bar, onde um carretel de retorno por mola de dupla ação com neutro de centro fechado fornece capacidade de retenção de carga

　　Projetos onde se prevê expansão futura para controle multi-carretel — a plataforma seccional SD8 suporta até 12 seções, permitindo atualizações incrementais do sistema

　　Máquinas operando em temperaturas ambiente de -40°C a 60°C usando fluido hidráulico à base de mineral com vedações NBR ou FPM

　　Não recomendado para:

　　Sistemas hidráulicos de centro fechado ou de detecção de carga. O SD8 é uma válvula de centro aberto. Para aplicações de detecção de carga, selecione a variante DLS8, que fornece controle de fluxo compensado por pressão e é classificada para 100 L/min de fluxo nominal.

　　Controle multifuncional onde dois ou mais atuadores devem ser operados simultaneamente. Uma válvula de carretel único só pode direcionar fluxo para um atuador por vez. Use uma configuração SD8 multi-seccional (por exemplo, SD8/2 ou SD8/3) para controle independente simultâneo de circuitos de elevação, inclinação e auxiliares.

　　Aplicações que requerem controle eletro-hidráulico proporcional para posicionamento de precisão. A alavanca manual XG-210 é um controle direcional liga/desliga com características de fluxo fixas. Para acionamento proporcional, selecione um kit de controle de carretel eletro-hidráulico Walvoil ou considere a série DPX de compartilhamento de fluxo para integração eletrônica avançada.

　　FAQ

　　1. Qual é o preço da válvula de carretel único Walvoil SD8/1 e o que ela inclui?

　　A válvula de seção única SD8/1 geralmente varia de 350 a 700 USD por unidade, dependendo da configuração específica do carretel, configuração da válvula de alívio e quantidade do pedido. Este preço inclui a tampa de entrada com válvula de alívio principal RC, uma seção de trabalho com carretel 28L, kit de alavanca manual XG-210 e tampa de saída. Os preços flutuam devido a taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa com preços atuais, entre em contato diretamente com a Beijing Zhongping Technology (北京众平科技股份有限公司).

　　2. A Walvoil SD8/1 está disponível em estoque ou é feita sob encomenda?

　　A série SD8 é uma linha de produção atual. Configurações comumente encomendadas com tipos de carretel padrão e especificações de rosca de porta podem estar disponíveis no estoque do distribuidor regional com envio em 1 a 3 dias úteis. Configurações de carretel personalizadas ou configurações de pressão de alívio não padrão são fabricadas sob encomenda com um prazo de fabricação padrão de 6 a 8 semanas.

　　3. A SD8/1 pode ser expandida posteriormente para adicionar mais carretéis e funções?

　　Sim. O design seccional do SD8 permite adicionar seções de trabalho intermediárias entre as tampas de entrada e saída existentes, desaparafusando as hastes de fixação e inserindo seções adicionais. A expansão de uma configuração de 1 carretel para 2, 3 ou até 12 carretéis é possível usando seções intermediárias SD8 padrão e hastes de fixação mais longas, sem substituir as tampas de entrada ou saída.

　　4. Que tipos de carretel e opções de controle estão disponíveis para a série SD8?

　　O SD8 suporta múltiplas configurações de carretel, incluindo dupla ação com centralização por mola (tipo 28L), dupla ação com posições de detent, ação simples e carretéis flutuantes. Os kits de controle variam de alavancas manuais (XG-160, XG-210) a controles remotos pneumáticos, piloto hidráulico, solenoides eletro-hidráulicos e a cabo flexível, permitindo adaptação a diferentes requisitos de interface do operador e layout da cabine.

　　5. Como especifico ou peço o tipo correto de rosca de porta para as válvulas SD8?

　　As válvulas SD8 estão disponíveis com opções de rosca de porta BSP (rosca G conforme ISO 228/1), UN-UNF (SAE conforme ISO 11926-1), métrica (conforme ISO 9974-1) e NPTF (conforme ANSI B1.20.3). A configuração padrão para a maioria dos mercados usa BSP G 1/2" para as portas P, A, B e T. Confirme o padrão de rosca necessário para seus conectores e adaptadores de mangueira existentes ao fazer o pedido para evitar conexões incompatíveis.

　　6. Qual é o tempo de entrega para uma Walvoil SD8/1 configurada com a alavanca XG-210?

　　O prazo de fabricação padrão é de 6 a 8 semanas para configurações fora de estoque. A Beijing Zhongping Technology (北京众平科技股份有限公司) pode agilizar a entrega para requisitos urgentes, obtendo peças de centros de distribuição regionais com estoque pré-configurado de variantes SD8 populares, reduzindo o prazo de entrega para 2 a 3 semanas, dependendo da disponibilidade da configuração.

　　7. Quais são os termos de pagamento disponíveis ao comprar válvulas hidráulicas Walvoil?

　　Aceitamos transferência bancária (T/T), carta de crédito irrevogável (L/C à vista) e principais cartões de aquisição corporativa. Para contas empresariais qualificadas com histórico de compras estabelecido, a Beijing Zhongping Technology (北京众平科技股份有限公司) oferece termos de pagamento líquido em 30 dias após avaliação e aprovação de crédito.

　　8. A série SD8 é compatível com gerações anteriores de válvulas Walvoil para substituição?

　　A série SD8 usa o mesmo passo de 41 mm e diâmetro de carretel de 18 mm que séries anteriores de válvulas seccionais Walvoil com espaçamento compatível das hastes de fixação. Muitas válvulas seccionais Walvoil legadas podem ser substituídas seção por seção usando componentes SD8. No entanto, os padrões de rosca de porta e a intercambialidade da válvula de alívio devem ser verificados em relação ao código do modelo legado específico. Entre em contato com a Beijing Zhongping Technology (北京众平科技股份有限公司) para uma verificação de compatibilidade cruzada.

　　9. Qual cobertura de garantia é fornecida com a válvula Walvoil SD8/1?

　　Oferecemos uma garantia de 2 anos contra defeitos de fabricação em todas as válvulas Walvoil SD8 novas. A cobertura da garantia aplica-se ao corpo da válvula, carretel, vedações e válvula de alívio em condições normais de operação com limpeza de fluido mantida de acordo com a ISO 4406 19/16. Opções de garantia estendida de até 3 anos estão disponíveis para aplicações de frota de alta utilização.

　　10. A configuração da pressão da válvula de alívio pode ser ajustada após a entrega e existem faixas de pressão alternativas disponíveis?

　　A válvula de alívio principal RC é pré-configurada de fábrica, mas permite ajuste em campo dentro de sua faixa de pressão calibrada usando uma chave Allen padrão. Configurações alternativas de pressão da válvula de alívio — incluindo 100 a 200 bar, 175 a 250 bar ou outras faixas — podem ser especificadas no momento do pedido. Se sua aplicação exigir uma pressão de abertura diferente da pré-configurada padrão, especifique a faixa desejada ao solicitar uma cotação.
