Solução de controle sincrónico para o sistema hidráulico de camas de refrigeração de usinas de aço - Baseada na aplicação de desviadores de fluxo da série CASAPPA HDD35

Na indústria metalúrgica e fundição, o leito de resfriamento, como o equipamento principal para resfriar, endireitar e transportar aço após a laminação, sua estabilidade operacional afeta diretamente a qualidade dos produtos de aço e a eficiência da produção. A exigência de acionamento sincrónico para o leito de refrigeração é extremamente alta. É necessário controlar com precisão a ação coordenada de vários cilindros de óleo através do sistema hidráulico para garantir que o aço seja uniformemente tenso e transportado suavemente durante o processo de resfriamento. Este artigo se concentra na tecnologia de controle sincrónico do sistema hidráulico do leito de resfriamento e elabora a solução para alcançar o funcionamento sincrónico de 8 cilindros hidráulicos usando o distribuidor de fluxo da série CASAPPA HDD35 de ferro fundido, destacando suas vantagens sobressalentes em desempenho sincrónico e confiabilidade do equipamento.

1. Design do núcleo do sistema hidráulico: o divisor de fluxo serve como o núcleo de controle síncrono

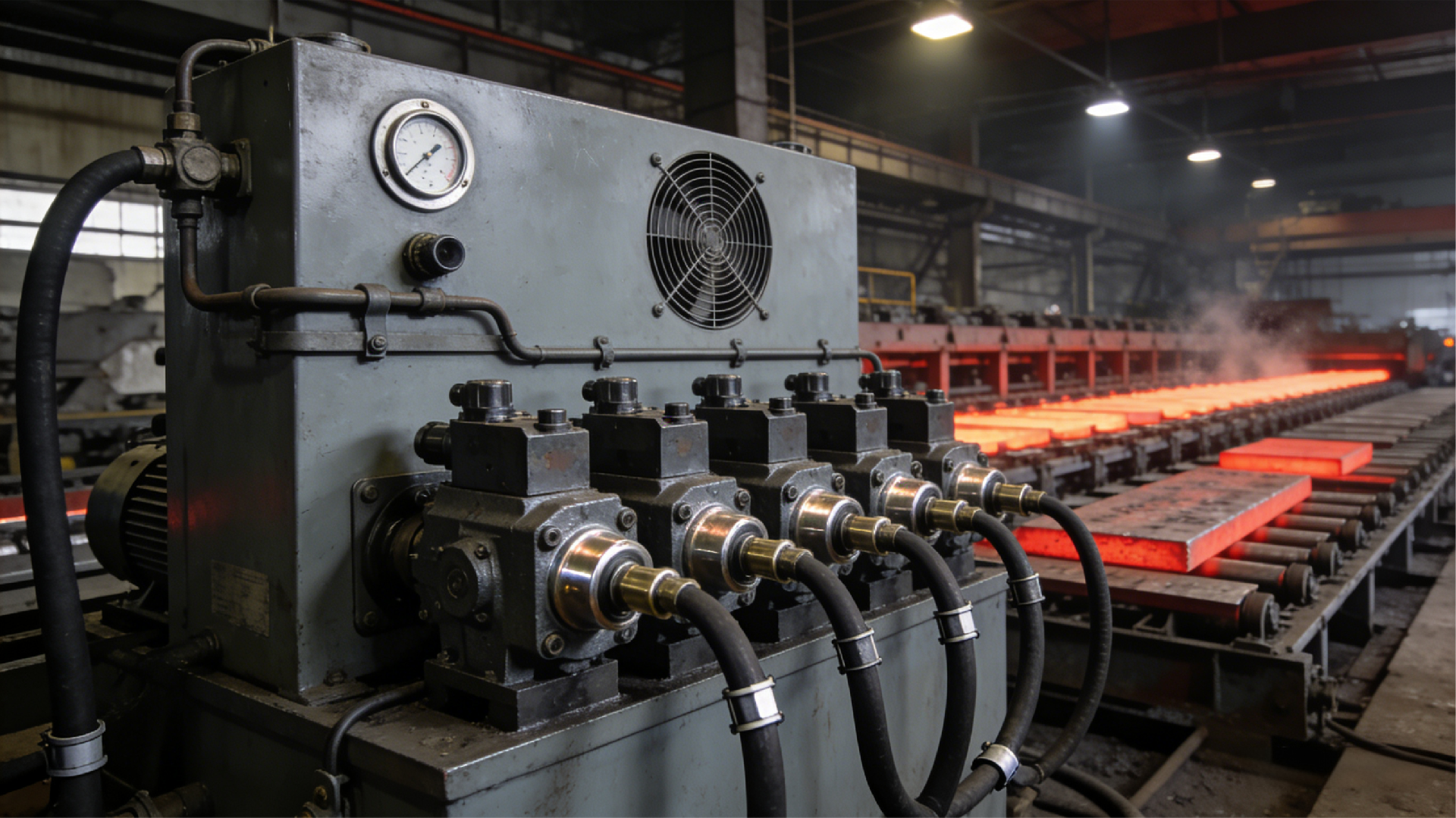

A demanda principal do sistema hidráulico do leito de resfriamento é alcançar a operação síncrona de alta precisão de vários cilindros, e a uniformidade da distribuição do fluxo é a chave para o controle síncrono. Neste esquema, a estação hidráulica adota uma arquitetura de "fonte hidráulica única + divisor de fluxo + múltiplos cilindros de atuação", entre os quais o divisor de fluxo de ferro fundido da série CASAPPA HDD35 serve como componente de controle central, assumindo a tarefa chave de distribuir com precisão o óleo hidráulico para os 8 cilindros hidráulicos.

Como um fabricante de renome mundial de componentes hidráulicos, os desviadores de fluxo da série HDD35 da CASAPPA são especialmente projetados para cenários sincrônicos de alta precisão e pesados. Eles são fundidos de ferro fundido de alta resistência, apresentando excelente resistência à compressão e resistência ao desgaste, e podem se adaptar às duras condições de trabalho das fábricas de aço, como altas temperaturas, muita poeira e vibrações frequentes. Esta série de produtos alcança uma distribuição uniforme do fluxo através de uma estrutura interna de engrenagens precisas. Ele pode distribuir com precisão a saída de óleo de alta pressão pela estação hidráulica para 8 ramos em uma proporção pré-definida, garantindo que cada cilindro receba a mesma fonte de fluxo e estabelecendo a base para a operação síncrona da fonte.

2. Vantagens principais da operação síncrona: Melhore a precisão operacional e a estabilidade do leito de refrigeração

O desviador de fluxo da série CASAPPA HDD35 é adotado para alcançar a operação sincrônica de 8 cilindros hidráulicos, trazendo múltiplas vantagens essenciais para o leito de refrigeração da usina de aço, que se refletem especificamente nos seguintes aspectos:

A precisão de sincronização ultra-alta garante a qualidade do aço: A estrutura de engrenagens precisa do divisor de fluxo pode alcançar um erro de distribuição de fluxo dentro de ±2%, garantindo que as velocidades de extensão e retração e os tempos dos 8 cilindros sejam exatamente os mesmos. Isso permite que os componentes do leito de resfriamento, como as placas de suporte de material e as cadeias transportadoras, se movam sincronicamente, impedindo que o aço se deslocasse, deforme ou obtenha arranhões na superfície durante o processo de resfriamento, melhorando significativamente a precisão dimensional e a qualidade da superfície de produtos como perfis e placas.

Equilibramento de carga, prolongando a vida útil do equipamento: Sob operação síncrona, os 8 cilindros compartilham uniformemente a carga de peso do leito de refrigeração e do aço, evitando falhas como danos à vedação e dobradura da haste de pistão causadas pela sobrecarga de um único cilindro. Enquanto isso, o distribuidor de ferro fundido CASAPPA tem excelente resistência ao impacto e pode se adaptar às flutuações de carga durante a inicialização e desligamento do leito de resfriamento, estendendo efetivamente a vida útil dos componentes principais, como cilindros hidráulicos e distribuidores, e reduzindo os custos de manutenção do equipamento.

Simplificar o projeto do sistema e melhorar a confiabilidade operacional: em comparação com o esquema sincrónico que usa componentes de controle complexos, como servoválvulas eletro-hidráulicas e válvulas proporcionais, a estrutura mecânica do divisor de fluxo é mais simples e não requer módulos de controle eletrônico complexos e processos de depuração. Seu recurso "pronto para uso" simplifica o layout da tubulação e a lógica de controle do sistema hidráulico, reduz os pontos de falha elétrica, melhora a confiabilidade operacional do sistema em condições de trabalho duras em siderúrgicas e reduz a taxa de tempo de inatividade do equipamento.

3. Desempenho excepcional do equipamento: Atendendo às exigências estritas da indústria metalúrgica

O desviador de fluxo da série CASAPPA HDD35 não só desempenha excepcionalmente bem no controle sincrónico, mas seu desempenho geral também atende plenamente aos rigorosos requisitos operacionais dos leitos de resfriamento de plantas de aço

Forte adaptabilidade de fluxo: Esta série de desviadores suporta uma faixa de ajuste de fluxo de canal único de 50-250 L / min. Eles podem combinar com flexibilidade o fluxo de saída da estação hidráulica de acordo com os requisitos de velocidade operacional do leito de resfriamento, atendendo às necessidades de resfriamento e transporte de aço de diferentes especificações.

Grado de resistência à alta pressão: A pressão de trabalho nominal pode atingir 31,5 MPa, capaz de suportar o impacto de alta pressão durante a operação de carga pesada do leito de resfriamento, garantindo uma saída estável do sistema hidráulico sob cargas elevadas.

Forte capacidade anti-poluição: A concha do material de ferro fundido e as engrenagens internas de precisão foram submetidas a um tratamento de superfície especial, proporcionando excelentes capacidades anti-desgaste e anti-poluição. Eles podem se adaptar às condições de trabalho com uma pequena quantidade de impurezas no óleo hidráulico das siderúrgicas, reduzindo falhas de equipamento causadas pela contaminação do óleo.

Instalação e manutenção convenientes: o desviador adota um design modular, que é compacto em tamanho e leve em peso, facilitando a instalação e o layout no espaço estreito da estação hidráulica da cama fria. Enquanto isso, sua estrutura mecânica tem uma taxa de falha extremamente baixa. A manutenção diária só requer verificações regulares da limpeza do óleo e da vedação dos tubos de conexão, reduzindo a carga de trabalho de manutenção.

Conclusão

No sistema hidráulico do leito de resfriamento da usina de aço, o distribuidor de fluxo de ferro fundido da série CASAPPA HDD35 é adotado para alcançar a operação síncrona de 8 cilindros hidráulicos, que é a solução ideal que leva em conta a precisão do controle, a estabilidade operacional e a eficiência de custo. Esta solução, através do desempenho de alto desempenho dos componentes principais, não só resolve os desafios técnicos da transmissão síncrona multi-cilindro, mas também ajuda as empresas metalúrgicas a melhorar a qualidade do produto, reduzir os custos de produção e melhorar a continuidade da produção, fornecendo suporte técnico confiável para o desenvolvimento eficiente e verde da indústria de fundição metalúrgica. Com a atualização contínua da tecnologia metalúrgica, a aplicação de divisores de fluxo CASAPPA em leitos de refrigeração e outros equipamentos de acionamento síncrono se tornará mais generalizada, capacitando a atualização dos equipamentos da indústria.
