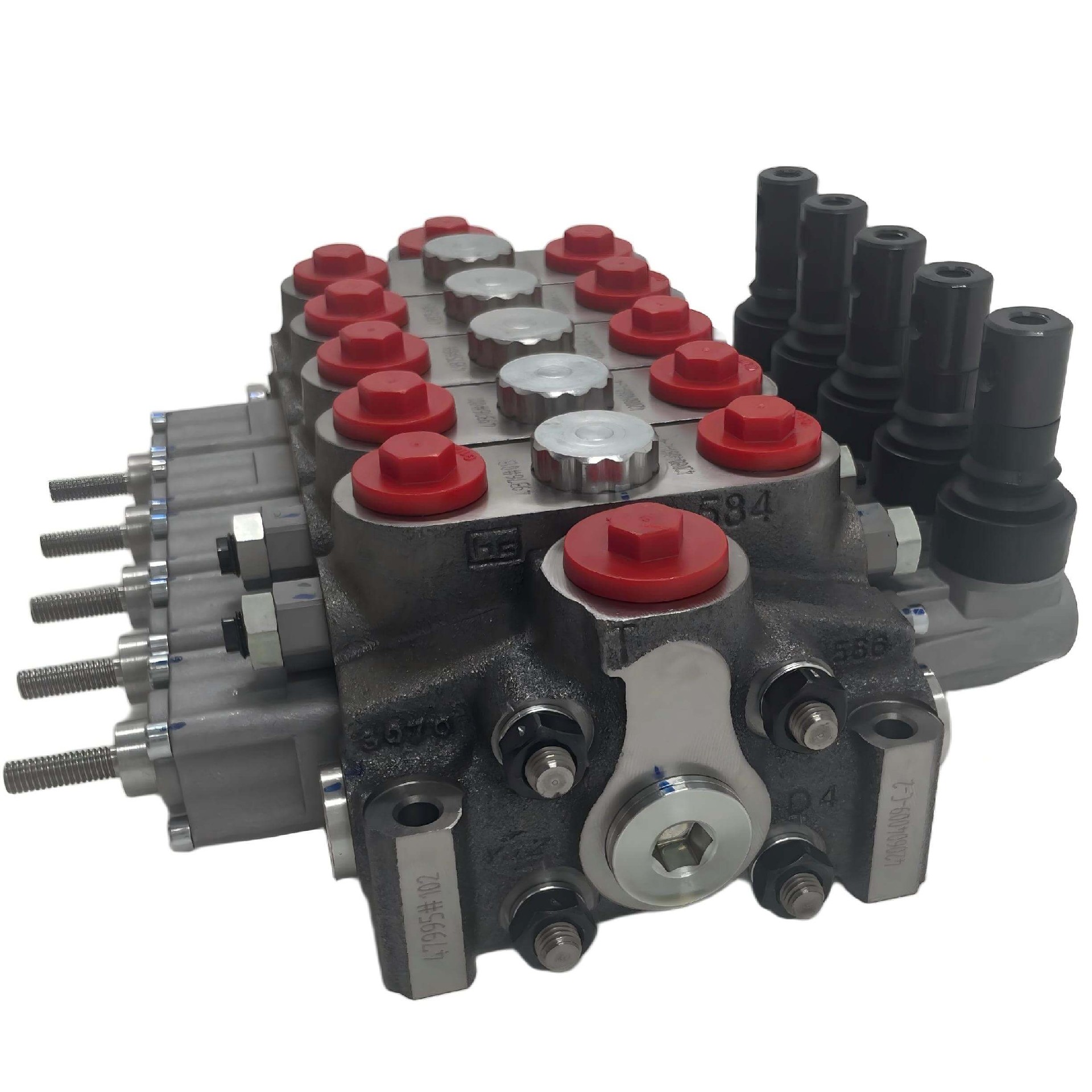

O Hydrocontrol HC-D4/5-IL009 é uma válvula de controle hidráulica de 5 carretéis e uma válvula hidráulica operada por alavanca projetada para controle direcional móvel e industrial. Classificada para fluxo de 210 L/min e pressão de 350 bar, esta válvula seccional controla cilindros e motores de dupla ação em equipamentos de convés de navios, perfuratrizes hidráulicas e veículos de resgate.

　　O que é uma válvula de controle hidráulica de 5 carretéis?

　　Uma válvula de controle hidráulica de 5 carretéis é um conjunto de válvula direcional que usa cinco seções de carretel independentes para iniciar, parar e reverter o fluxo de fluido hidráulico para múltiplos atuadores, como cilindros e motores hidráulicos. Cada carretel é tipicamente centralizado por mola para a posição neutra, e as seções são aparafusadas juntas em uma única pilha manobrada, compartilhando uma galeria de entrada e saída comum.

　　Essas válvulas são construídas em projetos monobloco ou seccionais. A série Hydrocontrol HC-D4/5 é uma válvula seccional ou tipo stack, onde seções de trabalho individuais e elementos auxiliares — como tampas de entrada, tampas de saída e placas intermediárias — são fixados com tirantes. Essa construção permite reconfiguração em campo, adicionando ou removendo carretéis e integrando recursos como válvulas de alívio de porta de trabalho ou válvulas de retenção anticavitação específicas para cada circuito do atuador.

　　Especificações Principais

　　Designação do Modelo: HC-D4/5-IL009(210)AG04 W002AH001F001A-TJ AG05

　　Número de Carretéis: 5

　　Tipo de Atuação: Alavanca manual, centralizada por mola

　　Vazão Nominal: 210 L/min (por classificação do fabricante para o tamanho D4)

　　Pressão Máxima de Operação (Porta P): 350 bar

　　Pressão Máxima do Tanque/Retorno (Porta T): 25 bar

　　Tipo de Válvula: Seccional, centro aberto (configuração padrão)

　　Curso do Carretel: ±8 mm (típico para a série D4)

　　Conexões das Portas de Trabalho: G1 (BSPP) ou SAE 12 por código do modelo

　　Conexão de Entrada: Flange SAE, tamanho conforme código de pedido

　　Material: Ferro fundido nodular (equivalente a GJS-400-15)

　　Compatibilidade de Fluidos: Fluidos hidráulicos à base de óleo mineral, faixa de viscosidade 15–100 cSt

　　Filtragem Recomendada: ISO 4406 20/18/15 ou mais limpo

　　Faixa de Temperatura de Operação: -20°C a +80°C

　　Peso Aproximado: 48 kg (banco de 5 carretéis montado)

　　Certificações: Fabricado sob o sistema de gestão de qualidade ISO 9001:2015

　　Nota: As funções exatas do carretel, opções auxiliares e orientações das portas são definidas pelo código de pedido completo. Entre em contato com a fábrica com a designação completa do modelo para a matriz de configuração.

　　Destaques Técnicos

　　A arquitetura seccional permite manutenção em campo sem remover todo o banco de válvulas. Uma pergunta frequente dos técnicos de serviço é se um único carretel com vazamento requer a troca de todo o conjunto — não é o caso. Cada seção de carretel pode ser desaparafusada individualmente, substituída ou revedada enquanto o restante da pilha permanece na máquina, reduzindo o tempo de inatividade em aplicações marítimas ou de mineração.

　　O corpo de ferro fundido dúctil suporta picos de pressão de alta ciclagem. Os furos dos carretéis são brunidos com tolerâncias precisas, mantendo a folga carretel-furo consistente mesmo após milhões de ciclos. Isso controla diretamente a vazão interna, mantendo a eficiência volumétrica estável ao longo da vida útil da válvula.

　　Válvulas auxiliares de porta de trabalho protegem contra cargas de choque e cavitação. Os sufixos do código do modelo indicam opções integradas, como válvulas de alívio de ação direta e válvulas de retenção de reposição. Em circuitos de alimentação de perfuratrizes hidráulicas, essas proteções integradas evitam o deslizamento do cilindro e danos aos componentes causados por forças reativas súbitas da coluna de perfuração.

　　As estações de alavanca manual são ajustáveis em posição sem desmontagem hidráulica. O suporte da alavanca pode ser girado para se adequar à ergonomia do operador ou ao espaço restrito do compartimento, soltando um parafuso de travamento, respondendo a uma preocupação comum sobre se a orientação da alavanca se encaixa em invólucros de máquinas apertados.

　　Aplicações

　　Maquinário de convés de navios: Controla guinchos de amarração, guinchos de âncora e cilindros de escotilha. O projeto operado por alavanca fornece ao operador de convés feedback tátil direto durante estados de mar hostis à carga, com capacidade de fluxo de 210 L/min garantindo velocidade rápida da linha sob carga total.

　　Perfuratrizes hidráulicas: Gerencia circuitos de percussão, rotação e alimentação em plataformas de perfuração de superfície e subterrâneas. Válvulas de retenção anticavitação integradas evitam o deslizamento do cilindro induzido pela carga, melhorando a vida útil da broca e a retilinidade do furo.

　　Veículos de resgate e recuperação rodoviária: Opera lanças de guindaste, estabilizadores de patolas e guinchos hidráulicos a partir de um único bloco de válvula de 5 funções. Combinar múltiplas funções em uma única pilha reduz as conexões de tubulação e os potenciais pontos de vazamento em comparação com o uso de múltiplas válvulas de carretel único discretas.

　　Equipamentos móveis de construção e agrícolas: Adequado para manipuladores telescópicos, pulverizadores de colheita e implementos compactos onde o controle por alavanca manual continua sendo a interface preferida do operador. O caminho neutro de centro aberto permite a circulação de baixa pressão quando todos os carretéis estão centralizados, minimizando a carga térmica durante a espera.

　　Prensas industriais e sistemas de manuseio de materiais: Direciona cilindros de grampo, ejeção e transferência em prensas de enfardamento de sucata e desviadores de transportadores. O formato seccional permite a adição posterior de um sexto carretel se a máquina for adaptada com um eixo extra.

　　Guia de Seleção

　　Aplicações adequadas:

　　Sistemas de circuito aberto usando uma bomba de deslocamento fixo, onde a válvula opera como um distribuidor de fluxo paralelo e a demanda total de fluxo simultâneo não excede 210 L/min.

　　Máquinas que requerem controle por alavanca manual de até cinco funções de dupla ação, especialmente onde sistemas de controle elétrico são impraticáveis devido a condições ambientais ou preferência do operador.

　　Instalações que antecipam expansão futura — o projeto seccional permite adicionar, remover ou alterar seções de carretel em campo com ferramentas simples.

　　Não recomendado para:

　　Sistemas eletro-hidráulicos de circuito fechado ou em rede CAN bus que exigem controle proporcional por solenóide com feedback de posição. Selecione uma válvula seccional eletroproporcional, como a série Hydrocontrol HCV proporcional.

　　Demandas de fluxo consistentemente excedendo 210 L/min ou pressões cíclicas acima de 350 bar, que excedem a classificação de fadiga da plataforma D4. Para necessidades de maior capacidade, consulte uma válvula seccional de plataforma D6 ou maior ou divida o circuito em dois bancos paralelos.

　　Aplicações que usam fluidos de água-glicol ou éster sintético sem verificação de fábrica. As vedações padrão de Buna-N são compatíveis com óleo mineral. Pacotes de vedação alternativos devem ser especificados explicitamente no código do modelo no momento do pedido.

　　FAQ

　　1. Qual é a classificação de fluxo e a pressão máxima da HC-D4/5-IL009?

　　A válvula é classificada para um fluxo nominal de 210 L/min na plataforma D4 e uma pressão máxima de trabalho de 350 bar na porta P, com a porta T limitada a 25 bar. Essas classificações se aplicam ao usar óleo mineral dentro da viscosidade e filtragem recomendadas.

　　2. Quanto custa uma válvula Hydrocontrol HC-D4/5 de 5 carretéis operada por alavanca?

　　Um banco de 5 carretéis HC-D4/5-IL009 totalmente montado geralmente varia de 2.500 a 4.200 USD por unidade, dependendo das opções auxiliares, configurações de carretel e quantidade do pedido. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa, entre em contato diretamente com a Beijing Zhongping Technology com o código completo do modelo.

　　3. Qual é o tempo de entrega ou prazo de entrega para as válvulas Hydrocontrol HC-D4/5?

　　O prazo de entrega padrão é de 6 a 8 semanas ex-works para configurações construídas sob encomenda. Configurações comuns em estoque de distribuição regional podem ser despachadas em até 5 dias úteis. Pedidos urgentes podem ser priorizados mediante taxa adicional.

　　4. Posso obter uma amostra ou unidade de teste antes de me comprometer com um pedido completo?

　　Organizamos uma válvula de teste de configuração padrão para teste no local em sua unidade de potência hidráulica. Isso permite que você verifique o esforço da alavanca, as curvas de medição do carretel e o ajuste de montagem em condições operacionais reais antes de confirmar o pedido de produção.

　　5. Quais opções de personalização de carretel e funções auxiliares estão disponíveis?

　　Posições centrais do carretel, entalhes de medição e limites de curso são totalmente configuráveis através do código de pedido. Válvulas de alívio de porta de trabalho, válvulas de retenção anticavitação e saídas de sinal de detecção de carga podem ser integradas em seções de trabalho individuais. O conjunto completo de opções está capturado na designação do modelo; forneça o código completo para confirmar a configuração.

　　6. Qual garantia esta válvula de controle hidráulica seccional possui?

　　Oferecemos uma garantia de 2 anos cobrindo defeitos de fabricação e material sob condições operacionais especificadas. Pacotes de garantia estendida de até 5 anos estão disponíveis, condicionados a registros documentados de filtragem e análise de fluidos.

　　7. Quais são as peças de reposição recomendadas e a disponibilidade de kits de vedação?

　　Kits de vedação para seções de carretel individuais, conjuntos de O-rings para juntas de tirantes e conjuntos completos de carretel são mantidos em estoque. A Beijing Zhongping Technology mantém kits de vedação para a série HC-D4 e os despacha em até 48 horas após o recebimento do pedido.

　　8. Qual taxa de vazão interna é esperada ao longo da vida útil da válvula?

　　Novas seções de carretel normalmente apresentam vazão interna abaixo de 10 cm³/min a 100 bar e 40°C, de acordo com os testes de desempenho de componentes hidráulicos ISO 4409. Com filtragem adequada, a vazão permanece abaixo de 25 cm³/min após 10 milhões de ciclos, após os quais a recondicionamento de fábrica é recomendado.

　　9. O HC-D4/5-IL009 é adequado para pulverização de água salgada ou ambientes marinhos offshore?

　　O corpo da válvula é de ferro fundido e as superfícies externas são fosfatadas e pintadas como padrão. Para serviço em convés offshore, especifique o tratamento protetor marítimo no código do modelo, que adiciona um revestimento anticorrosivo multicamadas e ferragens de aço inoxidável. A configuração padrão é adequada para salas hidráulicas fechadas; instalações em convés aberto requerem o tratamento adicional.

　　10. Quais métodos e termos de pagamento estão disponíveis ao comprar através da Beijing Zhongping Technology?

　　Aceitamos transferência bancária (T/T) e carta de crédito irrevogável à vista. Para compradores corporativos qualificados, termos líquidos diferidos de 30 dias estão disponíveis após avaliação de crédito. Planos de pagamento baseados em marcos podem ser organizados para projetos de capital com várias unidades.
