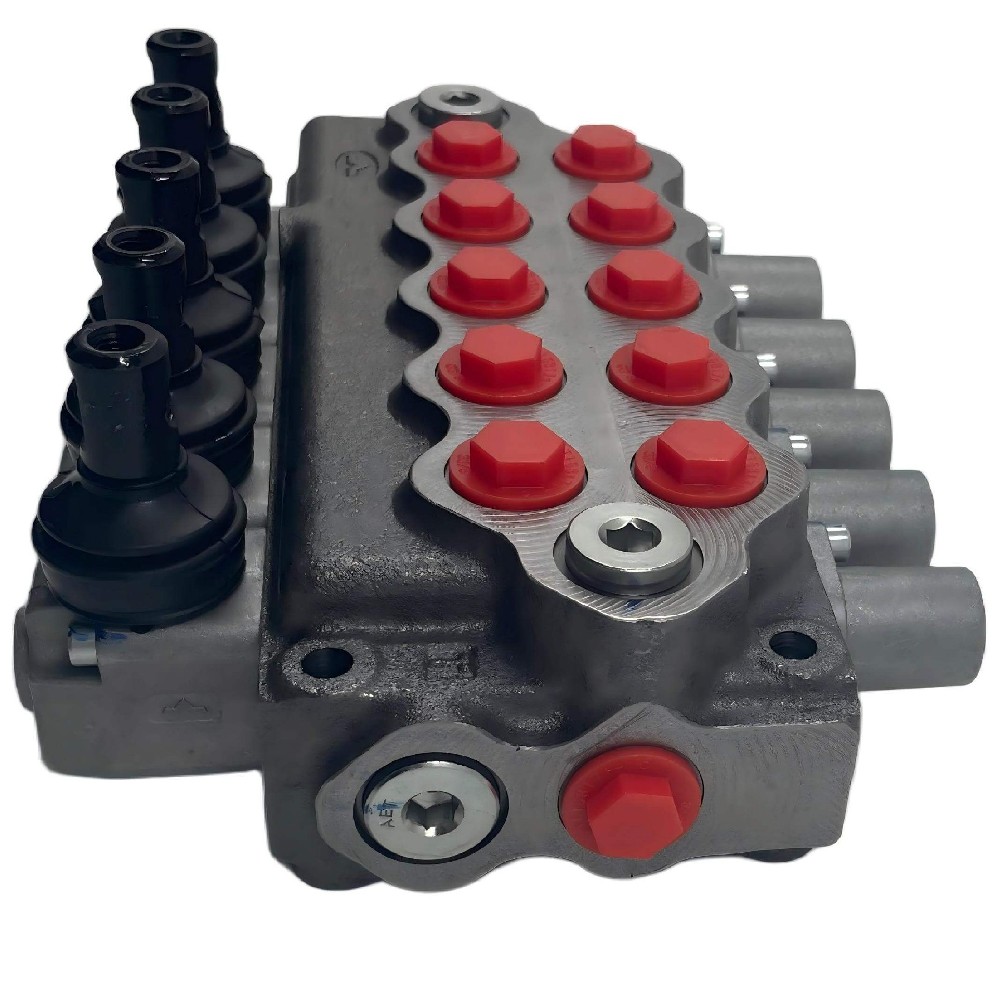

Walvoil SD5/5-P (KG4-210) é uma válvula de controle direcional monobloco de 5 seções para máquinas móveis. Configurada como uma válvula de controle direcional com arquitetura de circuito paralelo, esta válvula hidráulica monobloco fornece um fluxo nominal de 45 L / min a uma pressão máxima de funcionamento de 315 bar. É projetado para o controle da perna do estabilizador do carregador em guindastes montados em caminhões, plataformas aéreas e caminhões de bomba de concreto.

O que é uma válvula de controle direcional monobloco?

Uma válvula de controle direcional monobloco é um componente hidráulico que integra várias seções de bobina dentro de um único corpo fundido para dirigir o fluido pressurizado para diferentes atuadores em sequência ou paralelo. Ao contrário das válvulas seccionais montadas a partir de blocos individuais, o projeto monobloco elimina vedações interseccionais e hastes de ligação externas, reduzindo potenciais caminhos de vazamento e dimensões globais do envelope.

A SD5/5-P é uma válvula monobloco de circuito paralelo da série Walvoil SD5. Sua configuração de 5 seções permite o controle independente de até 5 funções hidráulicas - tipicamente quatro pernas estabilizadoras mais um circuito auxiliar - através do acionamento manual da alavanca com retorno da mola ao centro. O sufixo "P" denota a arquitetura de circuito paralelo, enquanto "KG4-210" especifica a principal configuração de fábrica da válvula de alívio de pressão em 210 bar.

Especificações principais

Número de secções: 5

Tipo de circuito: paralelo (centro aberto)

Taxa de fluxo nominal: 45 L / min (por folha de dados do fabricante)

Pressão máxima de funcionamento: 315 bar (por folha de dados do fabricante)

Configuração principal da válvula de alívio (KG4-210): barra 210

Pressão máxima de retorno: 25 bar

Método de controle: alavanca manual com retorno da mola

Função da bobina: Tipo A (Centro aberto)

Free Flow Gallery:Tipo S (por catálogo do fabricante)

Diâmetro do émbolo: 16 mm

Comprimento do curso do émbolo: 37 mm

Tamanho da porta (P / A / B / T): G 3 / 8 "BSP (ISO 228 / 1)

Material da habitação:Corpo de ferro fundido,Bobina de aço

Material da selagem: NBR (padrão)

Faixa de temperatura do fluido (vedações NBR): -20 ° C a 80 ° C

Faixa de temperatura ambiente (controles mecânicos): -40 ° C a 60 ° C

Nível máximo de contaminação: ISO 4406 Classe 19/16

Fluído hidráulico: óleo base mineral (HL, tipo HLP)

Gama de viscosidade: 15 a 75 mm² / s (operando), mínimo de 12 mm² / s, máximo de 400 mm² / s

Vazamento interno A(B) a T: 3 cm³/min a 100 bar e 40°C

Orientação de montagem: Qualquer ângulo (por orientações do fabricante)

Peso aproximado: Consulte a folha de dados do fabricante para a massa exata

Conformidade: instalação de fabricação certificada ISO 9001: 2015 (certificado Walvoil Dongguan SGS)

Destaques técnicos

Dimensões substanciais da bobina suportam ciclismo pesado. O émbolo de diâmetro de 16 mm com curso de 37 mm fornece autoridade de medição de fluxo robusta e resistência à ligação da bobina sob expansão térmica ou contaminação de fluido, o que é crítico para circuitos de acionamento que permanecem pressurizados sob carga estática.

Galeria de fluxo livre Tipo S permite poder além da funcionalidade. O projeto de galeria de centro aberto permite a conexão em série de válvulas adicionais a jusante sem interromper o fluxo, apoiando sistemas hidráulicos complexos onde uma bomba fornece múltiplas pilhas de válvulas.

O sistema de válvulas de resgate de quatro graus protege atuadores a jusante. A designação KG4 especifica uma válvula de resgate principal tipo cartucho disponível em quatro graus de pressão calibrados de fábrica até 315 bar, com esta unidade pré-definida para 210 bar, correspondendo às pressões de trabalho típicas da perna do estabilizador.

O circuito paralelo de centro aberto minimiza o desperdício de energia em standby. Quando todas as bobinas estão neutras, o fluxo da bomba circula através da galeria de volta ao tanque a pressão quase zero, reduzindo a geração de calor durante períodos de inatividade comuns em operações de máquinas móveis.

Aplicações

Controle de guindaste montado em caminhão: Direciona o fluxo hidráulico para quatro pernas estabilizadoras para nivelamento do veículo. A configuração de alívio de 210 barras protege contra sobrecarga quando as pernas encontram terreno desigual ou obstáculos durante a implantação.

Estabilização aérea da plataforma de trabalho: Controla circuitos de estabilizador manual em plataformas montadas em reboques onde o posicionamento individual das pernas é necessário para compensar a inclinação do local.

Ativação do estabilizador do caminhão de bomba de concreto: Gerencia os cilindros frontais e traseiros para a estabilização do caminhão de bomba, manipulando fluxos de retorno de até 25 bar sem cavitação.

Pequeno carregador e máquinas agrícolas: Fornece controle de implementos para carregadores frontais e pequenos tratores que requerem até cinco funções hidráulicas simultâneas, por documentação de aplicação Walvoil.

Serviço de guindaste e hidráulica de veículos utilitários: Serve como a válvula de controle direcional primária para guindastes de serviço e veículos municipais onde o controle manual simples e robusto é preferido às alternativas eletrohidráulicas.

Orientação de seleção

Aplicações adequadas:

Sistemas hidráulicos móveis que requerem 5 funções de controle direcional acionadas manualmente em um único corpo compacto da válvula, com preferência de projeto para portas BSP G 3/8"

Circuitos de expansão e estabilizador que operam a um fluxo máximo de 45 L/min com pressões da bomba de até 315 bar, onde a configuração da válvula de alívio de 210 bar está dentro do limite do projeto do atuador

Sistemas que precisam de uma arquitetura de circuito paralelo de centro aberto onde o fluxo da bomba circula livremente em posição neutra

Instalações onde as vedações NBR são compatíveis com o fluido hidráulico, mantendo a viscosidade entre 15 e 75 mm²/s e a temperatura do fluido de -20°C a 80°C

Não recomendado para:

Aplicações de circuito em série que exigem um design de centro fechado. Selecione uma variante de tipo Série com sufixo "S" em vez de "P" (paralelo). A alternativa SD5/5-S fornece fluxos e pressões idênticas com configuração de caminho de fluxo em série.

Aplicações com demanda de fluxo superior a 45 L/min ou que exigem mais de 5 seções. Para maior fluxo, considere a série SDM100 (70 L / min) ou a série SDS180 (160 L / min) da Walvoil. Se mais de 5 seções forem necessárias, a série de válvulas seccionais modulares SD6 suporta até 12 seções.

Requisitos de controle remoto eletrohidráulico sem interface de solenoide adicional. O SD5/5-P é fornecido com atuadores manuais de alavanca. Para controle elétrico remoto, especifique a opção de controle eletrohidráulico ou considere a série SD6, que oferece atuação elétrica integrada em fábrica.

Perguntas frequentes

1.Qual é a taxa de fluxo e a pressão máxima de funcionamento do SD5/5-P?

A taxa de fluxo nominal é de 45 L/min. A pressão máxima de funcionamento para a configuração do circuito paralelo é de 315 bar. A pressão máxima da linha de retorno é de 25 bar por ficha de dados do fabricante.

2. Quais são os tamanhos da porta e o tipo de rosca nesta válvula?

Todas as portas de trabalho (P, A, B, T) são G 3/8 "roscas BSP em conformidade com a norma ISO 228/1. Isso é consistente em toda a série SD5.

3.Is o Walvoil SD5 / 5-P em estoque e qual é o prazo de entrega ou tempo de entrega?

Beijing Zhongping Technology mantém o inventário de válvulas da série Walvoil SD5 para realização imediata. O prazo de entrega padrão do fabricante é de 4 a 6 semanas para configurações sem estoque. Entre em contato conosco para status de estoque em tempo real e cronograma de envio.

4.Quanto custa o Walvoil SD5/5-P? Qual é a faixa de preços?

O SD5/5-P normalmente varia de 1.200 a 1.800 USD por unidade, dependendo da configuração, volume e canal de distribuição. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa com preços atuais e termos de entrega, entre em contato com Beijing Zhongping Technology diretamente.

5.Qual é o período de garantia e política de devolução para o Walvoil SD5/5-P?

Nós fornecemos uma garantia de 1 ano contra defeitos de fabricação. Uma opção de garantia estendida de 2 anos está disponível mediante pedido. As devoluções requerem autorização prévia e estão sujeitas a inspeção. A Beijing Zhongping Technology processa pedidos de RMA dentro de 48 horas úteis após o recebimento. A garantia do fabricante não cobre danos à vedação causados ​​por fluidos hidráulicos incompatíveis.

6.Que fluido hidráulico e viscosidade requer o SD5/5-P?

A válvula é projetada para óleo hidráulico de base mineral (tipo HL ou HLP por ISO 6743/4). O nível mínimo de limpeza do fluido é ISO 4406 Classe 19/16. A viscosidade deve permanecer dentro de 15 a 75 mm²/s durante a operação, com um mínimo de 12 mm²/s e um intervalo máximo permitido de 400 mm²/s.

7.Que termos de pagamento você aceita para compras de válvula Walvoil?

Nós aceitamos transferência bancária (T / T) e cartões de crédito principais. Para contas corporativas qualificadas com histórico de crédito estabelecido, a Beijing Zhongping Technology pode oferecer 30 termos de pagamento líquidos após aprovação.

8.Can o SD5/5-P ser instalado em qualquer orientação?

- Sim. - Sim. O corpo da válvula monobloco aceita qualquer ângulo de montagem. Certifique-se de que a linha de retorno do reservatório esteja posicionada para evitar a sifonagem e que as portas de ventilação ou drenagem, se presentes, permaneçam sem obstáculos. Fixe sempre a válvula rigidamente no quadro da máquina para evitar a fadiga induzida pela vibração.

9.Que manutenção ou peças sobressalentes estão disponíveis para o Walvoil SD5/5-P?

Pequim Zhongping Technology estoque peças sobressalentes comuns, incluindo kits de vedação, cartuchos de válvula de resgate de substituição e conjuntos de alavanca manual. Os intervalos de substituição da vedação dependem da limpeza do fluido, da temperatura de funcionamento e do ciclo de trabalho. As vedações NBR se degradam acima de 80°C; verificar a temperatura de funcionamento do fluido antes de selecionar o material de vedação.

10. Quais são os direitos aduaneiros, tarifas e requisitos de documentação de importação para o Walvoil SD5/5-P?

O código HTSUS é 8481.20.0050 e a classificação ECCN é EAR99. Envios internacionais são enviados sob Incoterms FCA (Free Carrier) ou CPT (Carriage Paid To), dependendo do destino. Os direitos, taxas aduaneiras e IVA aplicáveis são pagos pelo comprador no momento da entrega. Beijing Zhongping Technology fornece faturas comerciais, listas de embalagem e documentos de certificado de origem necessários para despacho aduaneiro em todas as encomendas de exportação.
