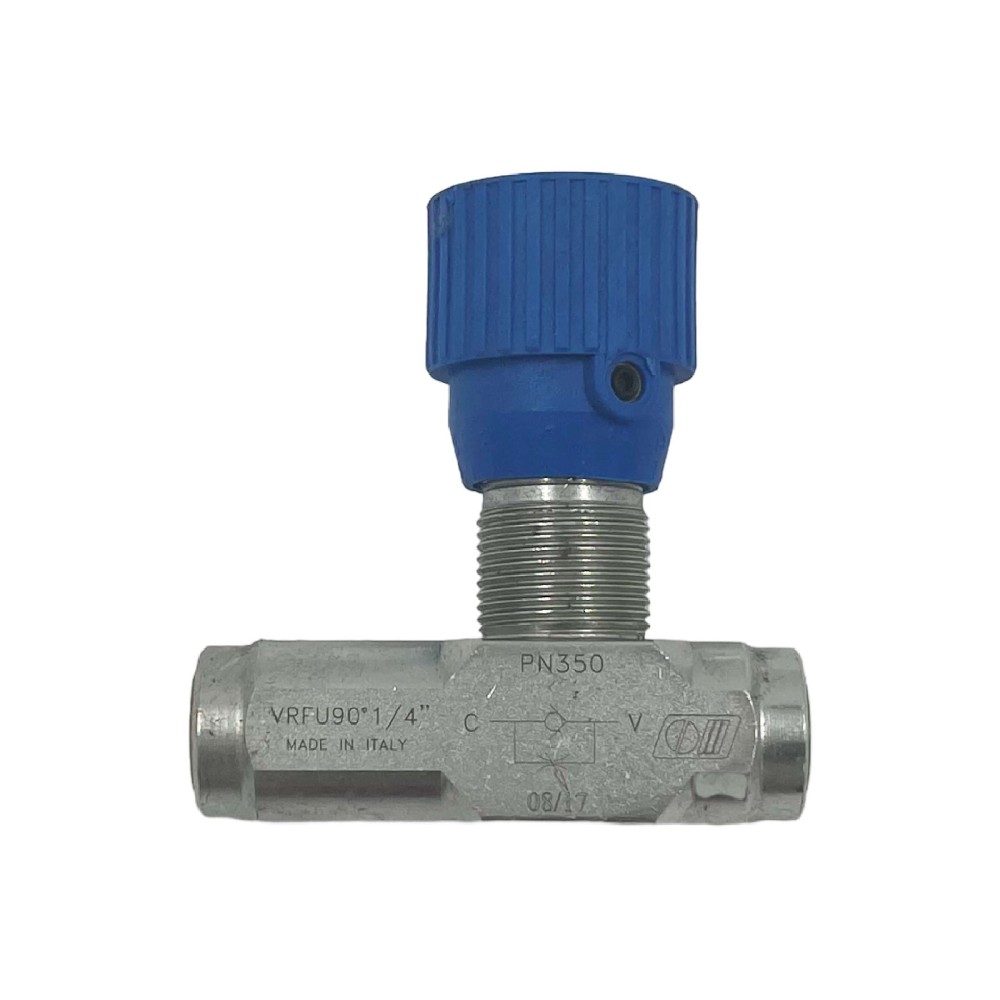

OM VRFU90 ° 1/4 "é uma válvula de controle de fluxo unidirecional com uma porta de 1/4", especificamente projetada como uma válvula de controle de fluxo de 1/4 para regulação de velocidade de cilindro pneumático. Com um corpo de cotovelo giratório de 90 ° e uma válvula de retenção integrada, ele fornece fluxo medido ajustável em uma direção e fluxo livre ilimitado em reverso. Adequado para automação de fábrica, máquinas de embalagem e ferramentas de montagem.

O que é uma válvula de controle de fluxo unidirecional?

Uma válvula de controle de fluxo unidirecional, comumente chamada de válvula de controle de fluxo unidirecional, é um componente pneumático que restringe o fluxo de ar em uma direção, permitindo o fluxo total na direção oposta através de uma válvula de retenção paralela. É classificado como uma válvula de estrangulamento, normalmente usada na porta de escape de um cilindro pneumático para alcançar uma velocidade de pistão suave e ajustável sem afetar o fluxo de alimentação.

O OM VRFU90 ° 1 / 4 "é uma válvula de controle de fluxo unidirecional em linha. Seu projeto de cotovelo giratório de 90 ° permite a montagem direta em portas de cilindro, eliminando a necessidade de acessórios adicionais e reduzindo os requisitos de espaço em painéis pneumáticos compactos. O corpo da válvula incorpora uma válvula de agulha de precisão para medição de fluxo e uma válvula de retenção de polímero para fluxo inverso.

Especificações principais

Médio: ar comprimido, filtrado para 40µm, lubrificado ou não lubrificado

Tamanho da porta: versão G1/4 (BSPP) -1/4 NPT disponível sob um código de modelo diferente

Tipo de conexão: encaixe instantâneo push-in para tubo OD de 1/4" (tubo recomendado: poliuretano ou nylon)

Direção do fluxo: unidirecional com válvula de retenção de fluxo inverso livre incorporada

Ajuste: Válvula de agulha ajustável para chave-parafuso com porca de bloqueio

Pressão máxima de funcionamento: 10 bar (145 psi)

Pressão mínima de funcionamento: 0,5 bar (7 psi)

Faixa de temperatura ambiente: -10 ° C a + 60 ° C

Taxa de fluxo nominal em 6 bar: 900 Nl / min (direção de fluxo livre, Δp = 1 bar)

Cv (coeficiente de fluxo): Approx.0.35 (direção medida, totalmente aberta)

Pressão de rachadura da válvula de verificação: & amp; lt; 0,3 barra

Material do corpo: Latão banhado a níquel

Material da porca do botão e do bloqueio: Polyacetal (POM)

Selos: NBR (nitrilo)

Peso: 45 g (incluindo montagem)

Destaques técnicos

O design de cotovelo giratório de 90 ° poupa espaço no painel. O corpo rotativo permite a conexão direta da porta do cilindro, eliminando a necessidade de uma conexão de cotovelo separada e reduzindo a pegada de montagem em até 40% em comparação com válvulas de corpo reto com conexões separadas.

O controle de velocidade do medidor fornece um movimento suave do cilindro. Ao restringir o fluxo de escape em vez de fornecimento, a válvula impede o acionamento descontrolado, um requisito chave para cargas verticais ou manuseio delicado. Este método de medição evita o efeito "salto" comum com o controle do medidor.

Válvula de retenção integrada permite fluxo inverso sem restrições. Uma válvula de retenção de poppet de polímero incorporada abre com menos de 0,3 bar de pressão diferencial, garantindo um curso de retorno rápido de furo completo sem restringir a trajetória de ar de fornecimento.

O ajuste de bloqueio impede a manipulação. A configuração da válvula da agulha é segura por uma porca de bloqueio de poliacetal roscada, que mantém a taxa de fluxo ajustada após a comissão. Isso é crítico para ambientes de alta vibração, como ferramentas de prensa de estampagem ou estações de desvio de transportadores.

Corpo de latão banhado a níquel resiste à corrosão. A construção metálica suporta atmosferas agressivas da planta, incluindo salpicaduras de lavagem e névoa de óleo, mantendo a estabilidade dimensional em toda a gama de temperatura de funcionamento.

Aplicações

Controle de velocidade do cilindro pneumático: Instalado diretamente nas portas de escape do cilindro, ele ajusta a velocidade de extensão ou retração dos atuadores pneumáticos de 5 mm / s à velocidade total. O ajuste típico reduz a variabilidade do tempo de ciclo para ±3% nos sistemas de pick-and-place.

Ferramentas de fixação e pressão: Fornece avanço lento e movimento rápido de retração para pinças e prensas pneumáticas. O fluxo inverso livre permite uma abertura rápida, economizando até 0,5 segundos por ciclo em comparação com a restrição de fluxo bidirecional.

Mecanismos de parada e desvio do transportador: Controla a velocidade de atuação de paradas e desviadores pneumáticos, evitando danos ao produto do impacto. A porta de 1/4 "suporta tubos de até 3 metros sem perda de pressão significativa.

Máquinas de embalagem: Regula a velocidade do atuador na dobragem da caixa, aplicação do rótulo e operações de vedação. As dimensões compactas do corpo permitem a montagem em estreita proximidade dos cilindros dentro de quadros confinados da máquina.

Circuitos pneumáticos móveis: design de bloqueio resistente à vibração e vedações NBR mantêm as configurações em ferramentas e aparelhos pneumáticos portáteis. A gama de temperatura de funcionamento suporta áreas de armazenamento a frio e instalações próximas ao forno.

Orientação de seleção

Aplicações adequadas:

Controle do fluxo de escape em cilindros pneumáticos de ação dupla onde é necessária uma velocidade suave e ajustável em uma direção

Instalações com espaço limitado nas portas do cilindro - o corpo giratório de 90 ° elimina um ajuste de cotovelo adicional

Sistemas industriais gerais de ar comprimido que funcionam entre 0,5 e 10 bar com alimentação de ar filtrado

Não recomendado para:

Controle de velocidade bidirecional independente. Para ajuste independente de ambas as velocidades de extensão e retração, use duas válvulas ou uma válvula de controle de fluxo duplo, como a série OM VRFU em uma configuração de colector.

Aplicações de vácuo. As vedações NBR da válvula e o design da válvula de retenção são otimizados para pneumática de pressão positiva; serviço de vácuo requer uma válvula de controle de fluxo de vácuo dedicada.

Meios fluidos diferentes do ar comprimido. Esta válvula é projetada exclusivamente para serviço pneumático e não deve ser usada para fluidos hidráulicos, água ou produtos químicos. Para o controle de fluxo hidráulico, selecione uma válvula avaliada para a classe de pressão necessária.

Perguntas frequentes

1. Quais são as dimensões, tamanho da porta e peso da válvula de controle de fluxo unidirecional OM VRFU90 ° 1 / 4 "?

A válvula apresenta uma porta roscada G1 / 4 (BSPP) com um encaixe push-in para tubos OD de 1/4". Comprimento total é de aproximadamente 43 mm, largura 24 mm e peso 45 g, incluindo o encaixe push-in integral. Para especificação da porta NPT, solicite o modelo NPT equivalente ao encomendar.

2.What é o tempo de entrega ou prazo de entrega para o OM VRFU90 ° 1 / 4 "?

O prazo de entrega padrão do fabricante é de 2 a 3 semanas. A Beijing Zhongping Technology mantém o estoque local da versão G1/4 e envia dentro de 1 dia útil para as quantidades em estoque. Ordens de grande volume podem exigir alocação de fábrica.

3.Is o OM VRFU90 ° 1 / 4 "em estoque e disponível para envio imediato?

Nós mantemos o inventário do OM VRFU90 ° 1 / 4 "em Beijing Zhongping Technology. As variantes comuns estão normalmente em estoque com quantidades disponíveis para envio no mesmo dia quando encomendadas antes das 14:00 horas local.

4.Quanto custa o OM VRFU90 ° 1 / 4 "e você oferece preços de volume?

O OM VRFU90 ° 1 / 4 "normalmente varia de 12to18 USD por unidade, dependendo da quantidade da encomenda. Os descontos de volume se aplicam a encomendas acima de 100 peças. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa, entre em contato com a tecnologia Beijing Zhongping diretamente.

5.Que termos e métodos de pagamento você aceita para comprar o OM VRFU90 ° 1 / 4 "?

Aceitamos transferência bancária (T / T), cartões de crédito principais e PayPal para transações abaixo de US $ 5.000. Para clientes corporativos com crédito aprovado, a tecnologia Beijing Zhongping oferece 30 termos de pagamento líquidos.

6.How eu ajuste e bloqueio a configuração de fluxo nesta válvula?

Gire o parafuso da agulha de latão fendado no sentido horário para reduzir o fluxo, no sentido antihorário para aumentar. Uma vez que a velocidade do cilindro desejada é alcançada, aperte a porca de bloqueio de poliacetal à mão para garantir a configuração. Uma rosca de passo de 0,5 mm fornece uma resolução de fluxo fina.

7.Qual é a pressão máxima de funcionamento e tubulação compatível para o OM VRFU90 ° 1 / 4 "?

A pressão máxima de funcionamento é de 10 bar (145 psi). O encaixe push-in aceita tubos de poliuretano ou nylon OD de 1/4 "com uma faixa de dureza de Shore A 95 a 98.

8.What é a política de devolução e o período de garantia para o OM VRFU90 ° 1 / 4 "?

Nós fornecemos uma garantia de 2 anos contra defeitos de fabricação. Devoluções requerem autorização prévia e são aceitas no prazo de 30 dias para produtos não utilizados na embalagem original. Beijing Zhongping Technology processa pedidos de RMA dentro de 24 horas úteis.

9.What é o direito, alfândega e código HS para importar o OM VRFU90 ° 1 / 4 "?

O código HS é 8481.30.90 (válvulas de retenção e outras válvulas antiretorno). Envios internacionais são enviados sob Incoterms CPT com direitos e impostos de importação a pagar pelo comprador. Fornecemos faturas comerciais e certificado de origem para despacho aduaneiro.

10.How é o OM VRFU90 ° 1 / 4 "instalado, e pode ser montado diretamente em um cilindro?

A rosca masculina G1 / 4 parafusos diretamente na porta de escape de um cilindro. O corpo giratório de 90 ° pode ser girado 360 ° antes de apertar a porca de bloqueio, permitindo o encaminhamento do tubo em qualquer direção. Nenhum suporte ou ajuste adicional é necessário - aperte apenas a porca hexagonal atrás da porta roscada; Não gire todo o corpo da válvula.
