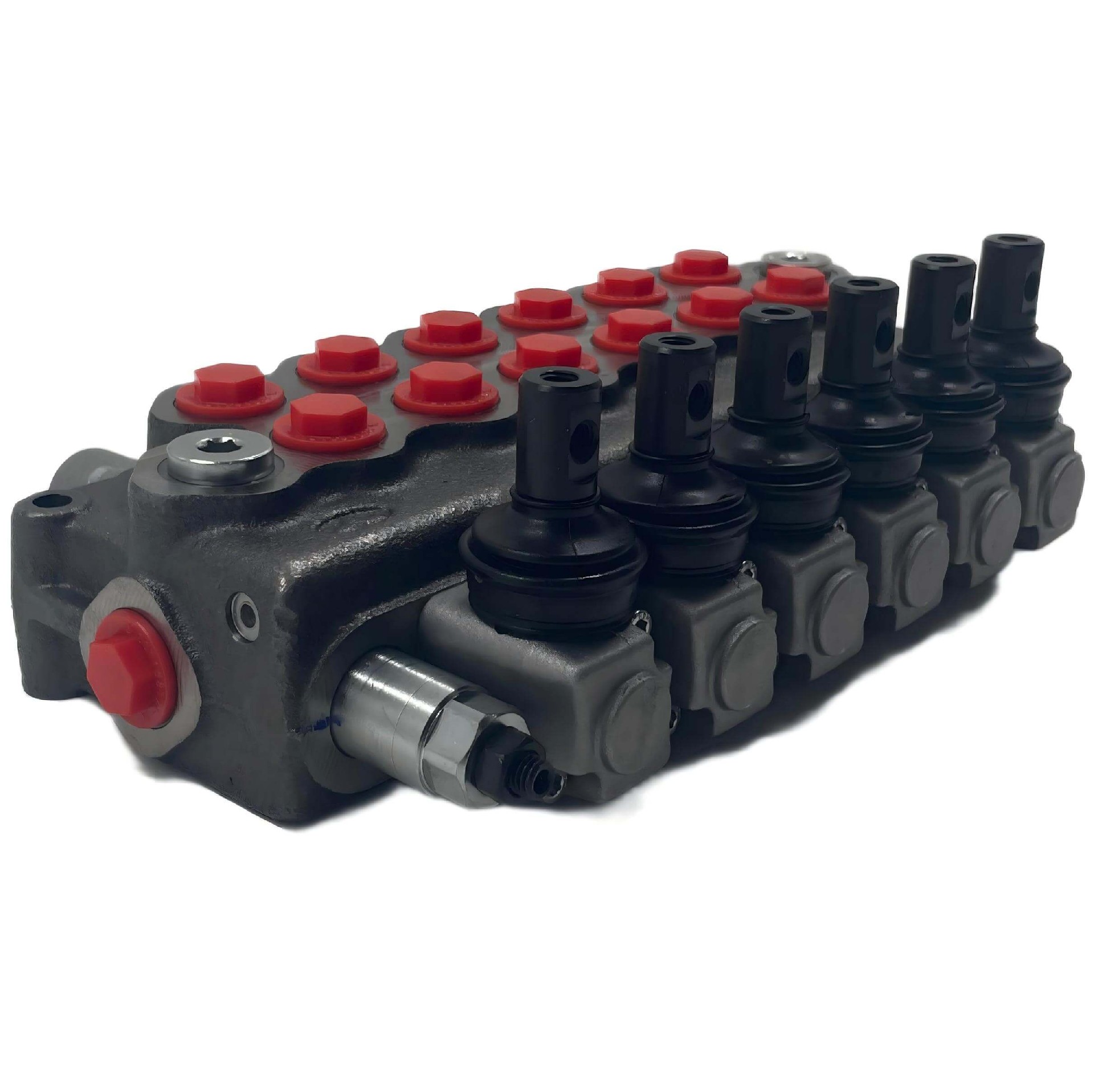

Walvoil SD5 / 6-P (KG3-160) / 18L / 18L / 18L / 18L / 18L / 18L / AET é uma válvula hidráulica multivial de 6 bobinas do tipo de válvula hidráulica seccional. Operando a uma pressão nominal de 31,5 MPa e fluxo de 45 L / min, é projetado para controle direcional manual em sistemas hidráulicos para a indústria metalúrgica, hidráulica naval e equipamentos de engenharia. As principais características incluem portas PABT G3/8" e um terminal final AET.

O que é uma válvula hidráulica multivial seccional?

Uma válvula hidráulica seccional, também conhecida como uma válvula de controle direcional seccional, é um conjunto modular onde seções individuais de bobina são parafusadas juntas entre uma tampa de entrada e uma tampa de saída para formar um banco de válvula completo. Cada seção controla um atuador, permitindo a configuração flexível de circuitos hidráulicos conforme necessário. Isso contrasta com válvulas monobloco de uma peça, que oferecem um número fixo de seções e não podem ser personalizadas após a fabricação.

A Walvoil SD5/6-P é uma válvula de controle direcional manual de 6 bobinas da série SD5. Esta seção da placa da válvula adota uma placa de conversão totalmente fechada. A designação "18L" normalmente se refere ao tipo de bobina ou características funcionais de cada seção, com a placa final AET fornecendo funções específicas, como alívio de pressão ou características anti-choque para a montagem geral.

Especificações principais

Número de bobinas: 6

Tipo de válvula: Válvula de controle multidirecional seccional

Pressão nominal: 31,5 MPa

Fluxo nominal: 45 L / min

Método de controle: Manual (alavanca de mão)

Tamanho da porta: G3 / 8 "para todas as portas P (pressão), A, B (trabalho) e T (tanque)

Configuração da seção: 6 seções de trabalho, todas designadas "18L"

Tipo de terminal final: AET

Especificações da superfície de montagem: Com placa de conversão

Pressão máxima de funcionamento: 31,5 MPa (por projeto do fabricante)

Fluxo por seção: 45 L / min

Mecanismo de retorno da bobina: retorno da mola (padrão)

Material do corpo: ferro fundido de alta qualidade

Tipo de vedação: vedações hidráulicas padrão compatíveis com óleo mineral

Compatibilidade do tipo de óleo: fluido hidráulico baseado em óleo mineral

Faixa de temperatura ambiente: -20 ° C a + 60 ° C

Padrão de projeto: Conforme à interface dimensional ISO 4401 para válvulas seccionais

Indústrias típicas de aplicação: Metalurgia, marinho & amp; amp; offshore, máquinas de construção, hidráulica móvel

Destaques técnicos

A placa de conversão de centro fechado permite o fornecimento piloto interno. O corpo da válvula integra uma placa de conversão especial que permite a provisão interna de pressão de controle piloto. Isso elimina a necessidade de uma fonte de pressão piloto externa e simplifica o projeto de circuito hidráulico, reduzindo potenciais pontos de vazamento em aplicações móveis e industriais.

Classificação de alta pressão suporta ciclos de trabalho exigentes. Com uma pressão nominal de 31,5 MPa e um limite máximo de operação correspondente, a válvula é projetada para operação contínua em indústrias pesadas, como siderúrgicas e sistemas a bordo, onde transientes de pressão e cargas sustentadas são comuns.

Todas as bobinas de 18L fornecem características de medição consistentes. Cada uma das seis seções é configurada com o tipo de bobina 18L, que normalmente oferece uma curva específica de fluxo versus deslocamento da bobina otimizada para controle previsível do atuador. Esta consistência simplifica o treinamento do operador e garante uma sensação de controle uniforme em todas as funções.

O terminal final AET fornece funções integradas de segurança. A placa final AET incorpora uma válvula de alívio de pressão ajustável e pode incluir válvulas de retenção anti-cavitação. Isso protege todo o banco de válvulas de picos de pressão acima de 31,5 MPa e impede o refluxo, aumentando a confiabilidade do sistema sem componentes de proteção externos.

G3 / 8 "portas de rosca reta garantem vedação de alta pressão confiável. Todas as portas PABT usam o padrão G3 / 8 "(BSPP), uma rosca paralela que sela em uma arandela ligada ou assento de anel tórico. Isso é preferido em vez de roscas cónicas para hidráulica móvel de alta pressão, pois reduz o risco de rachadura da porta e fornece vedação resistente à vibração até a pressão máxima da válvula.

As portas de óleo padronizadas permitem tubulações simétricas. Porque todas as quatro portas de óleo roscadas (P, A, B, T) compartilham o tamanho idêntico de G3 / 8", permitem tubulação totalmente simétrica. Isso simplifica o armazenamento de acessórios e mangueiras para a instalação do OEM e a manutenção de campo.

Aplicações

Sistemas hidráulicos da indústria metalúrgica: Controla os cilindros hidráulicos em mecanismos de inclinação do forno, unidades de alinhamento de retirada de fundição contínua e sistemas de ajuste da lacuna do rolo. A pressão nominal de 31,5 MPa corresponde aos requisitos de alta força dos equipamentos de processamento de aço.

Hidráulica marítima e naval: Gerencia o controle de engrenagens de direção, funções de guindaste e atuadores de aletas estabilizadores em navios. As portas G3/8" com vedação de arandela ligada fornecem operação confiável sem vazamento sob condições de vibração e inclinação a bordo.

Construção e hidráulica de equipamentos de engenharia: Opera outriggers, funções de boom e circuitos de fixação em plataformas de perfuração, máquinas de empilhamento e caminhões de bomba de concreto. O design de secção permite a reconfiguração futura se for necessário adicionar uma função adicional.

Equipamento hidráulico móvel: fornece controle direcional para máquinas agrícolas e veículos de manuseio de materiais. A construção modular compacta se encaixa nas restrições de espaço do equipamento móvel, enquanto serve até seis atuadores de ação dupla.

Orientação de seleção

Aplicações adequadas:

Sistemas que exigem 6 funções independentes de controle direcional operadas manualmente a pressão de até 31,5 MPa e fluxo de 45 L/min

Aplicações em que o design de secção modular é preferido para flexibilidade de serviço - secções individuais podem ser substituídas sem descartar todo o banco de válvulas

Projetos de remodelação envolvendo equipamentos metalúrgicos ou marinhos originalmente projetados para válvulas da série Walvoil SD5, garantindo compatibilidade dimensional e hidráulica

Não recomendado para:

Requisitos de controle eletrohidráulico. O SD5/6-P com alavancas manuais não é adequado para operação remota ou automatizada. Para barramento CAN ou controle proporcional, considere a série SD da Walvoil com pilotagem eletrohidráulica ou uma válvula seccional eletrohidráulica completa.

Demandas de fluxo consistentemente superiores a 45 L/min por seção. O fluxo nominal de 45 L/min define o envelope operacional para um controle eficiente. Para sistemas de fluxo maior, avalie as séries SD8 ou SD9 maiores da Walvoil avaliadas para taxas de fluxo mais altas para evitar quedas de pressão excessivas.

Circuitos de função única ou dupla. Um banco de 6 bobinas com configuração de bobina de 18L representa excesso de capacidade e custo para circuitos hidráulicos simples onde uma válvula monobloco menor seria suficiente.

Perguntas frequentes

1.Quais são as dimensões gerais e as especificações de montagem para o Walvoil SD5/6-P?

O SD5/6-P é um conjunto de secções cujo comprimento depende do número de secções de bobina. A configuração de 6 bobinas com terminal terminal AET mede aproximadamente 360 a 400 mm de comprimento total. A montagem é através de furos roscados nas tampas de entrada e saída; uma placa de conversão fornece a interface de montagem específica.
