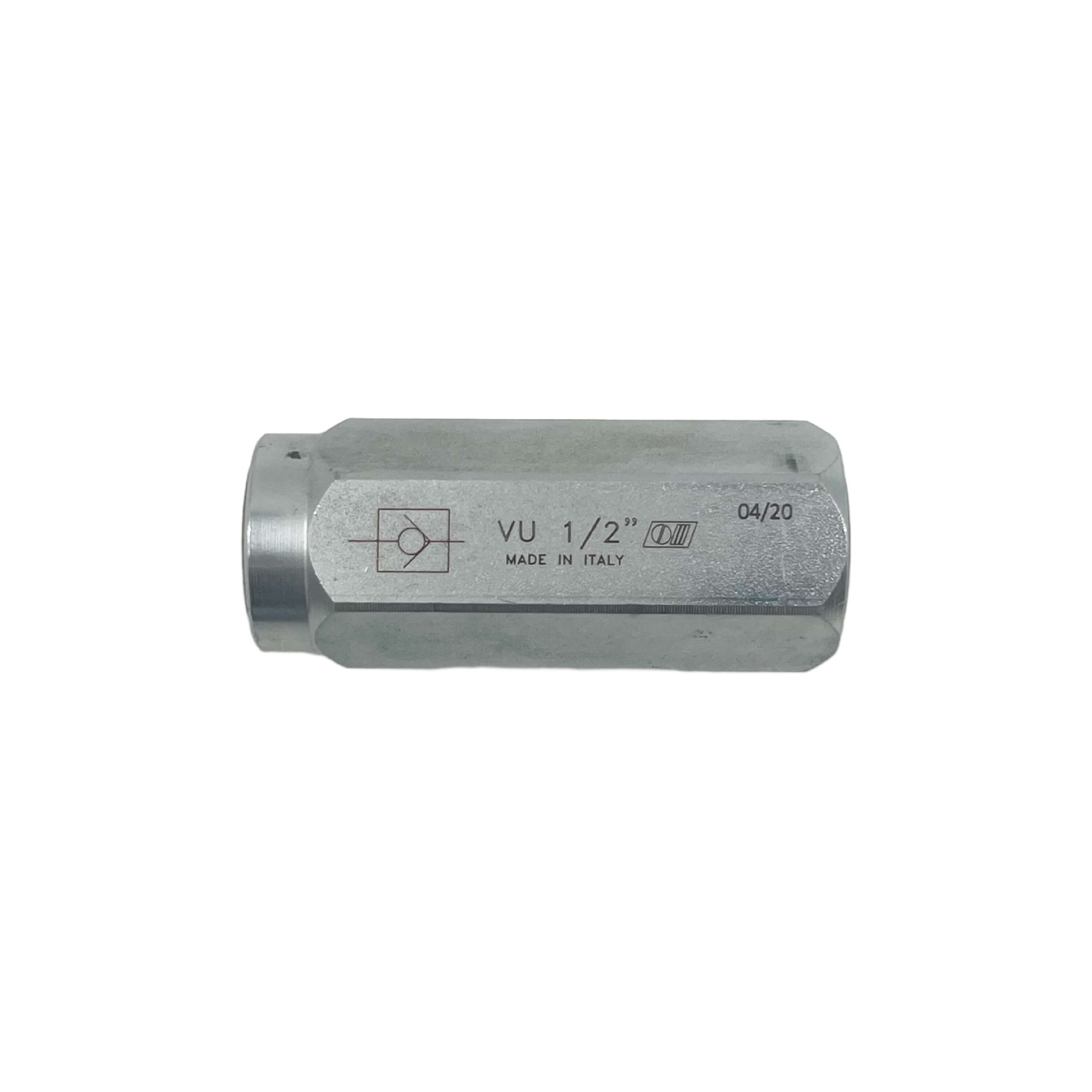

O OM VU1 / 2 "V0610 é uma válvula de retenção em linha, também conhecida como válvula de não retorno, avaliada para pressão de 35 MPa e fluxo nominal de 70 L / min. Projetado para máquinas de construção de estradas, sistemas hidráulicos marinhos e equipamentos móveis, fornece portas BSPP de G 1 / 2 "e uma pressão de rachadura de 0,4 a 0,7 bar. A válvula garante o controle de fluxo unidirecional com uma queda mínima de pressão para a frente.

O que é uma válvula de retenção em linha (válvula de não retorno)?

Uma válvula de retenção inline é um dispositivo de fluxo direcional que permite o movimento do fluido em uma direção e bloqueia o fluxo inverso automaticamente, evitando danos de refluxo em circuitos hidráulicos. Os projetos comuns incluem tipos de papelete, bola e disco carregados por mola, selecionados pela pressão de rachadura, capacidade de fluxo e configuração de montagem.

O OM VU1 / 2 "V0610 é uma válvula de retenção em linha de tipo papelete carregada com mola projetada para transmissão de energia hidráulica de alta pressão. Pertence à série VU, oferecendo um corpo compacto em linha com baixa resistência à rachadura para reduzir a perda de energia em sistemas hidráulicos móveis e industriais de serviço contínuo.

Especificações principais

Pressão nominal: 35 MPa

Fluxo nominal: 70 L / min

Pressão de rachadura: 0,4 a 0,7 bar

Tamanho da porta: G 1/2 "(BSPP)

Tipo de válvula: válvula de retenção de papelete carregada com mola

Compatibilidade do fluido: fluidos hidráulicos à base de óleo mineral (HL, HLP, HV por ISO 6743-4)

Material da selagem: NBR (padrão); FKM disponível mediante pedido

Faixa de temperatura de funcionamento: -20 ° C a + 100 ° C (típico para vedações NBR)

Material do corpo: aço carbono de alta resistência com superfície zincada (por folha de dados do fabricante; verifique o modelo específico)

Posição de montagem: horizontal ou vertical com fluxo ascendente; ver orientação de instalação para configurações verticais para baixo

Aprovações: Conforme ao símbolo do circuito hidráulico ISO 1219-1 relevante e diretivas de equipamento de pressão

Peso: Aproximadamente 0,2 kg (verifique com a folha de dados)

Destaques técnicos

A baixa pressão de rachadura preserva a eficiência do sistema. A pressão de abertura de 0,4 a 0,7 bar reduz a resistência à frente, cortando o consumo de energia em circuitos de detecção de carga e fluxo constante. Uma pergunta comum durante o projeto de circuito é se uma pressão de rachadura tão baixa pode ser resetada rapidamente; o projeto de boneco carregado com mola alcança o fechamento instantâneo quando a pressão a jusante excede a pressão a jusante, evitando picos de fluxo inverso.

Classificação de alta pressão suporta circuitos hidráulicos exigentes. Classificada para 35 MPa, a válvula opera de forma confiável em máquinas de construção pesadas, hidráulica de guindaste e sistemas de guinchês marinhos onde picos de pressão são rotina.

O design compacto em linha simplifica a tubulação. As conexões roscadas G 1/2 "BSPP montam diretamente em tubos sem adaptadores extras, reduzindo pontos de vazamento e tempo de montagem em equipamentos móveis.

O corpo de aço carbono zincado fornece resistência à corrosão em ambientes hidráulicos típicos. Para atmosferas salinas ou altamente corrosivas, recomendam-se as vedações FKM opcionais e a consideração de uma alternativa de aço inoxidável.

Ampla compatibilidade com fluidos amplia o escopo de aplicação. A válvula lida com óleos hidráulicos padrão (HL, HLP, HV) de acordo com a ISO 6743-4, cobrindo a maioria das unidades de energia hidráulica industriais e sistemas móveis. Para fluidos de éster de fosfato, verifique a compatibilidade da vedação com o fabricante.

Aplicações

Máquinas de construção de estradas: Protege bombas hidráulicas e atuadores em escavadoras, graders e pavimentadores do choque de fluxo inverso. Mantém a pressão do sistema de 35 MPa, mantendo o fluxo de 70 L / min para os circuitos de rotação e viagem.

Sistemas hidráulicos marinhos: Serve na direção, máquinas do convés e na hidráulica da tampa da escopeta. A pressão de rachadura de 0,4 bar suporta aplicações de baixa velocidade e alto binário onde os picos de pressão de inicialização devem ser minimizados.

Hidráulica de equipamentos de construção: Instalado em interruptores hidráulicos, trituradores e máquinas de compactação para evitar danos induzidos pelo refluxo. A rápida resetação do poppet evita a deriva do atuador durante as fases de retenção.

Equipamento hidráulico móvel: se encaixa em elevadores de cauda, compactadores de lixo e máquinas agrícolas com coletores hidráulicos compactos. A porta G 1/2 "se integra facilmente em sistemas de tubulação métrica padrão, reduzindo o peso da tubulação.

Unidades de potência industriais gerais: usadas na hidráulica da imprensa e nos elevadores de manuseio de materiais para bloquear o refluxo da linha de retorno. O fluxo nominal de 70 L/min corresponde às saídas típicas de pacotes de potência pequenos a médios.

Orientação de seleção

Adequado para: Sistemas que exigem uma válvula anti-retorno compacta em linha com 35 MPa nominal, fluxo de 70 L / min e portas BSPP de G 1/2"; aplicações onde a baixa pressão de rachadura (0,4 bar) é crítica para a eficiência energética; hidráulica móvel e marinha usando óleos minerais padrão e vedações NBR dentro de -20 ° C a + 100 ° C.

Adequado para: Circuitos onde a direção do fluxo deve ser rigorosamente mantida e o refluxo pode danificar bombas ou causar deriva do atuador. O boneco carregado com mola fornece um fechamento confiável sem sinais piloto externos.

Não recomendado para: Aplicações que requerem controle de fluxo bidirecional. Esta válvula bloqueia o fluxo inverso por design; se for necessário um fluxo reversível, considere uma válvula de controle de fluxo ou uma válvula de retenção pilotada com sinal piloto externo.

Não recomendado para: taxas de fluxo consistentemente superior a 70 L / min. Para demandas mais elevadas, selecione um tamanho de porta maior, como uma válvula de retenção em linha de 3/4 "ou 1" para reduzir a queda de pressão e evitar a cavitação.

Não recomendado para: Operação contínua com líquidos de água-glicol ou ésteres de fosfato, a menos que os selos FKM sejam especificados e verificados. As vedações NBR padrão podem inchar ou se degradar; confirmar sempre a compatibilidade de vedação de fluido com a folha técnica antes de encomendar.

Perguntas frequentes

1. Qual é a pressão de rachadura e o fluxo nominal do OM VU1 / 2 "V0610?

A pressão de rachadura é de 0,4 a 0,7 bar, e o fluxo nominal é de 70 L / min a 35 MPa. Esta combinação fornece baixa resistência à frente para circuitos hidráulicos eficientes em termos energéticos.

2.What são o tamanho da porta e o tipo de rosca desta válvula de retenção inline?

O OM VU1/2" V0610 apresenta portas roscadas G 1/2" BSPP. As conexões de entrada e saída seguem o mesmo padrão de rosca, permitindo a integração direta em tubos hidráulicos padrão.

3.Can o VU1 / 2 "V0610 ser usado em sistemas hidráulicos marinhos e móveis?

Sim, a válvula é projetada para hidráulica marinha e equipamentos móveis. Sua classificação de 35 MPa e corpo de aço carbono zincado suportam picos de vibração e pressão em máquinas de convés, sistemas de direção e veículos de construção.

4.What é o tempo de entrega ou prazo de entrega para a válvula de controle OM VU1 / 2 "?

Enviamos unidades estocadas dentro de 24 horas da confirmação do pedido. O prazo de entrega padrão da fábrica para quantidades encomendadas é de aproximadamente 2 a 4 semanas, dependendo do agendamento da produção.

5.Quanto custa o OM VU1 / 2 "V0610? Qual é a faixa de preços?

O preço unitário geralmente varia de 85to150 USD por peça, variando com a quantidade da encomenda, os termos de envio e os índices atuais de matéria-prima. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa, incluindo frete e quaisquer direitos de importação aplicáveis, entre em contato com Beijing Zhongping Technology diretamente.

6.Que termos de pagamento você aceita para compras de válvula hidráulica?

Aceitamos transferência bancária (T / T), carta de crédito (L / C) e principais plataformas comerciais. Para contas corporativas qualificadas, a Beijing Zhongping Technology oferece 30 termos de pagamento líquidos após avaliação e aprovação de crédito.

7.How eu instalo uma válvula de retenção inline e que orientação é necessária?

Instale a válvula com a seta de fluxo no corpo apontando para a direção de fluxo desejada. A válvula funciona em tubos horizontais e em linhas verticais com fluxo ascendente. Para fluxo descendente vertical, consulte nossos engenheiros de aplicação; Beijing Zhongping Technology fornece orientação de instalação para garantir assentos adequados de boneca.

8.Do você estoque selos de reposição e kits de serviço para o VU1 / 2 "V0610?

Nós estocamos kits de vedação NBR e aneis tóricos sobressalentes para os kits de vedação VU1 / 2 "V0610.FKM e conjuntos completos de bonecos estão disponíveis mediante pedido. Pequim Zhongping Technology envia peças sobressalentes dentro de 1 a 3 dias úteis do inventário local.

9.What é a política de retorno e garantia para válvulas de não retorno OM?

Nós fornecemos uma garantia de 2 anos contra defeitos de material e fabricação. Devoluções requerem autorização prévia com um número de RMA emitido; A Beijing Zhongping Technology processa solicitações RMA padrão dentro de um dia útil do recebimento e substitui ou credita produtos defeituosos por termos de garantia.

10.Que material e intervalo de temperatura de funcionamento se aplicam ao OM VU1 / 2 "V0610?

O corpo da válvula é aço carbono de alta resistência com acabamento zincado, e o material de vedação padrão é NBR, adequado para -20 ° C a + 100 ° C. Para temperaturas mais altas ou fluidos agressivos, especifique as vedações FKM e confirme a especificação completa do material com a folha de dados do fabricante antes de encomendar.
