Visão geral do produto

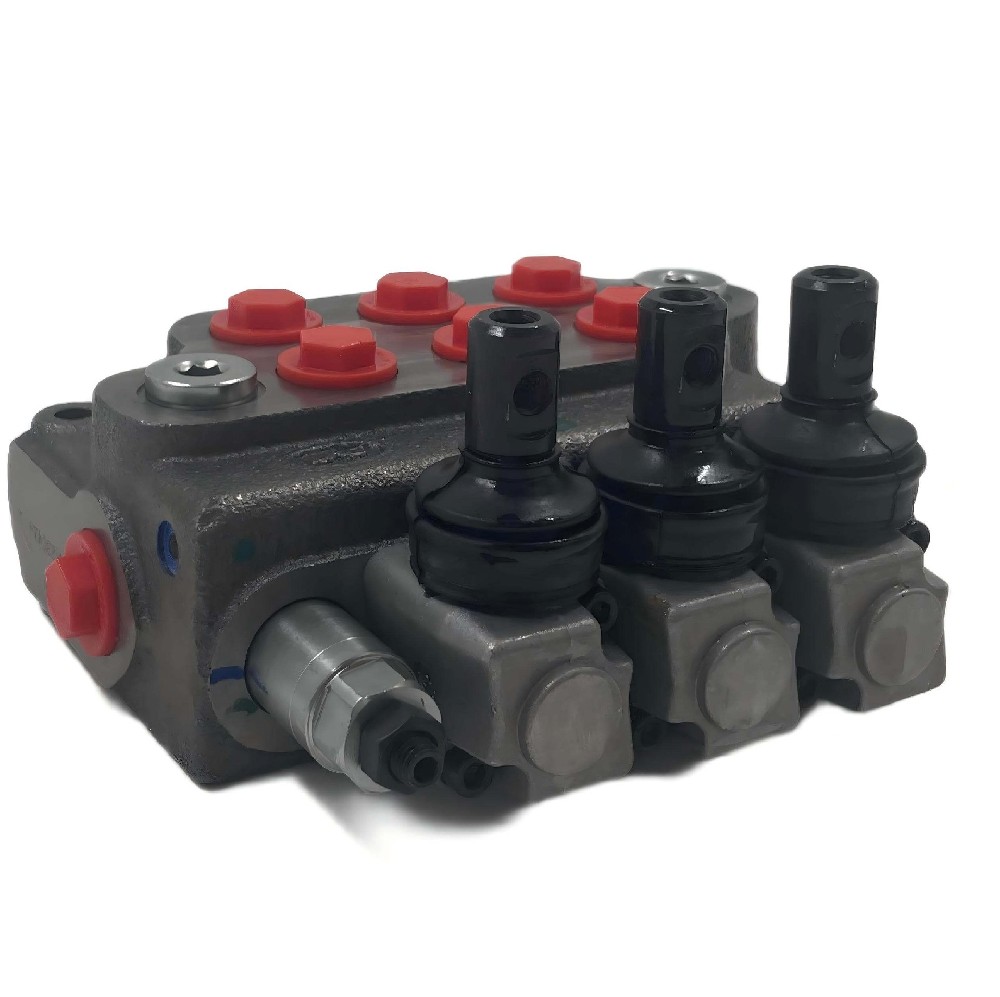

Walvoil SD5 / 3-P (JG3-160) / 18L / 18L / 18L / AET é uma válvula direcional hidráulica e válvula de controle manual que oferece comutação precisa da direção do fluxo com uma pressão nominal de 31,5 MPa e fluxo nominal de 45 L / min, projetada para sistemas hidráulicos móveis e industriais.

Tipo de produto Definição

Uma válvula de controle direcional hidráulica é um dispositivo que dirige o fluxo de fluido de uma bomba para atuadores, como cilindros ou motores, abrindo, fechando ou mudando caminhos de fluxo internos. Esta categoria tipicamente inclui variantes operadas manualmente, acionadas por solenoide e operadas por piloto com base no método de atuação e na configuração da bobina. O Walvoil SD5/3-P cai no segmento de válvula monobloco manual, com um projeto de bobina de três posições centrada em mola com quatro portas de trabalho (P, A, B, T) para controle direto do operador.

Especificações principais

Modelo: Walvoil SD5 / 3-P (JG3-160) / 18L / 18L / 18L / AET

Tipo de válvula: válvula de bobina direcional hidráulica, controle manual

Pressão nominal (máximo): 31,5 MPa

Taxa de fluxo nominal: 45 L / min

Número de seções de bobina: 1 (seção única)

Posições da bobina: 3 posições (centrado em mola para neutro)

Configuração do porto: P (pressão), A / B (trabalho), T (tanque)

Tamanho da rosca do porto: G3 / 8 polegadas (quatro portas roscadas P, A, B, T)

Ativação: alavanca manual

Destaques técnicos

A válvula suporta a operação contínua à pressão de trabalho de 31,5 MPa (315 bar), verificada de acordo com as normas de fabricação ISO 9001, tornando-a adequada para sistemas hidráulicos de pressão média onde é necessária uma transmissão de força consistente.

Uma capacidade de fluxo nominal de 45 L/min garante fluxo adequado para atuadores hidráulicos padrão, como cilindros e motores pequenos a médios, apoiando um funcionamento suave sem queda de pressão excessiva em todo o corpo da válvula.

Todas as quatro portas (P, A, B, T) estão equipadas com roscas paralelas BSPP de G3 / 8 polegadas, eliminando a necessidade de adaptadores de porta em sistemas já configurados para este padrão e simplificando a instalação e manutenção.

A configuração de bobina de três posições centrada em mola permite que a válvula retorne ao neutral automaticamente quando a alavanca manual é liberada, uma característica essencial para aplicações de interbloqueio de segurança e circuitos de retenção de carga.

A construção do corpo monobloco minimiza os caminhos de vazamento externos em comparação com as válvulas seccionais ou empilháveis, contribuindo para intervalos de serviço mais longos e redução da perda de fluido em aplicações de campo.

Aplicações

Máquinas agrícolas (carregadores, tratores): Permite a comutação de direção controlada pelo operador para as funções de elevação e baixa do instrumento, com tempo de resposta proporcional ao movimento da alavanca sem atrasos elétricos.

Equipamento de manuseio de materiais industriais (empilhadoras empilhadoras, empilhadores de paletes): Fornece inclinação manual do mastro e controle de posicionamento da carruagem, reduzindo a variabilidade do tempo do ciclo em comparação com sistemas comutados eletricamente.

Anexos de construção (interruptores hidráulicos, roscos): Fornece fluxo on / off e reversão de direção para a atuação da ferramenta, com a alavanca manual dando aos operadores feedback tátil direto da pressão hidráulica.

Veículos móveis de serviço (caminhões de guindaste, plataformas aéreas): Suporta a extensão do suporte e o posicionamento da barra, onde o controle manual permite a medição proporcional e a modulação precisa da velocidade.

Circuitos hidráulicos da máquina-ferramenta (prensas, tesouras): atua como um portão direcional para as sequências de fixação e corte, com o centramento repetitivo da bobina que garante um desempenho consistente de ciclo a ciclo.

Orientação de seleção

Adequado para: Sistemas hidráulicos de centro aberto que operam até 31,5 MPa com exigências de fluxo nominal que não excedam 45 L/min.

Adequado para: Aplicações que exigem capacidade de substituição manual ou onde a energia elétrica não está disponível ou não é confiável para válvulas solenoides.

Adequado para: Sistemas já equipados com mangueiras roscadas G3 / 8 BSPP, acessórios ou coletores, pois as portas da válvula correspondem diretamente a este padrão.

Não recomendado para: Sistemas que exigem fluxos acima de 45 L/min, pois fluxos mais elevados podem causar queda de pressão excessiva e vazamento interno que degrada a consistência da velocidade do atuador.

Não recomendado para: máquinas operadas remotamente ou automatizadas onde a válvula não pode ser acessada por um operador, pois este modelo não possui piloto, solenoide ou acionamento elétrico proporcional.

Não recomendado para: aplicações de alta taxa de ciclo que excedam 10 ciclos por minuto durante períodos prolongados, onde a fadiga manual da alavanca pode afetar a eficiência do operador. Para tais requisitos, considere uma válvula direcional acionada por solenoide ou operada por piloto com capacidade de controle remoto.

Perguntas frequentes

1.Que fluidos hidráulicos são compatíveis com a válvula Walvoil SD5/3-P?

Os fluidos hidráulicos à base de óleo mineral que cumprem a ISO VG 32, 46 ou 68 são compatíveis. As vedações da válvula são projetadas para fluidos padrão à base de petróleo; fluidos sintéticos ou glicol de água requerem consulta de fábrica para verificação do material de vedação.

2.What é a pressão máxima de funcionamento e fluxo esta válvula pode lidar?

Pressão máxima de 31,5 MPa (315 bar) e fluxo nominal de 45 L/min. A operação sustentada em ou além desses limites pode causar vazamento interno superior a 10% do fluxo nominal ou deformação permanente da bobina.

3.What é a faixa de temperatura de funcionamento para esta válvula direcional manual?

-20 ° C a + 80 ° C temperatura ambiente, com viscosidade do fluido mantida entre 15 e 400 cSt. Abaixo de-20 ° C, o esforço da alavanca aumenta significativamente; acima de + 80 ° C, a vida da vedação reduz em aproximadamente 50% por incremento de 10 ° C além do limite.

4. Como o SD5 / 3-P se compara com válvulas direcionais operadas por solenoide?

O tempo de resposta é dependente do operador em vez de fixo, e nenhuma fonte de alimentação elétrica é necessária. No entanto, o SD5/3-P não pode ser integrado em loops de controle automatizados, ao contrário das válvulas solenoides que podem ser acionadas remotamente por um PLC ou uma lógica de relé.

5. Quais são os requisitos de instalação para a montagem desta válvula?

O corpo da válvula monobloco não requer uma base de montagem separada; As portas se conectam diretamente através de acessórios G3/8 BSPP. A alavanca manual deve ter total liberdade para o seu arco de viagem sem obstrução. Para aplicações com vibrações superiores a 5 g, é recomendado suporte adicional do suporte para evitar a carga de fadiga nas conexões de porta.
