Visão geral do produto

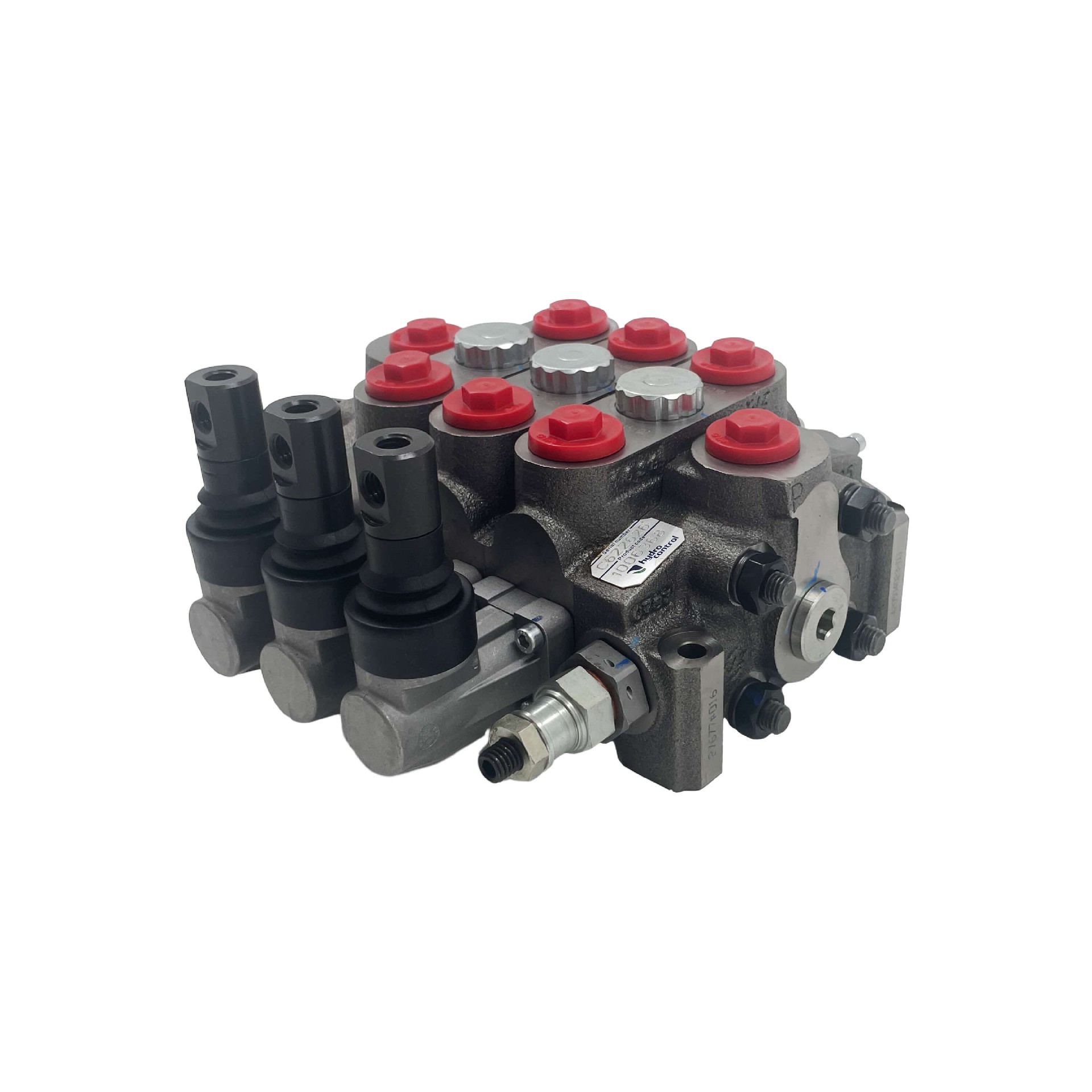

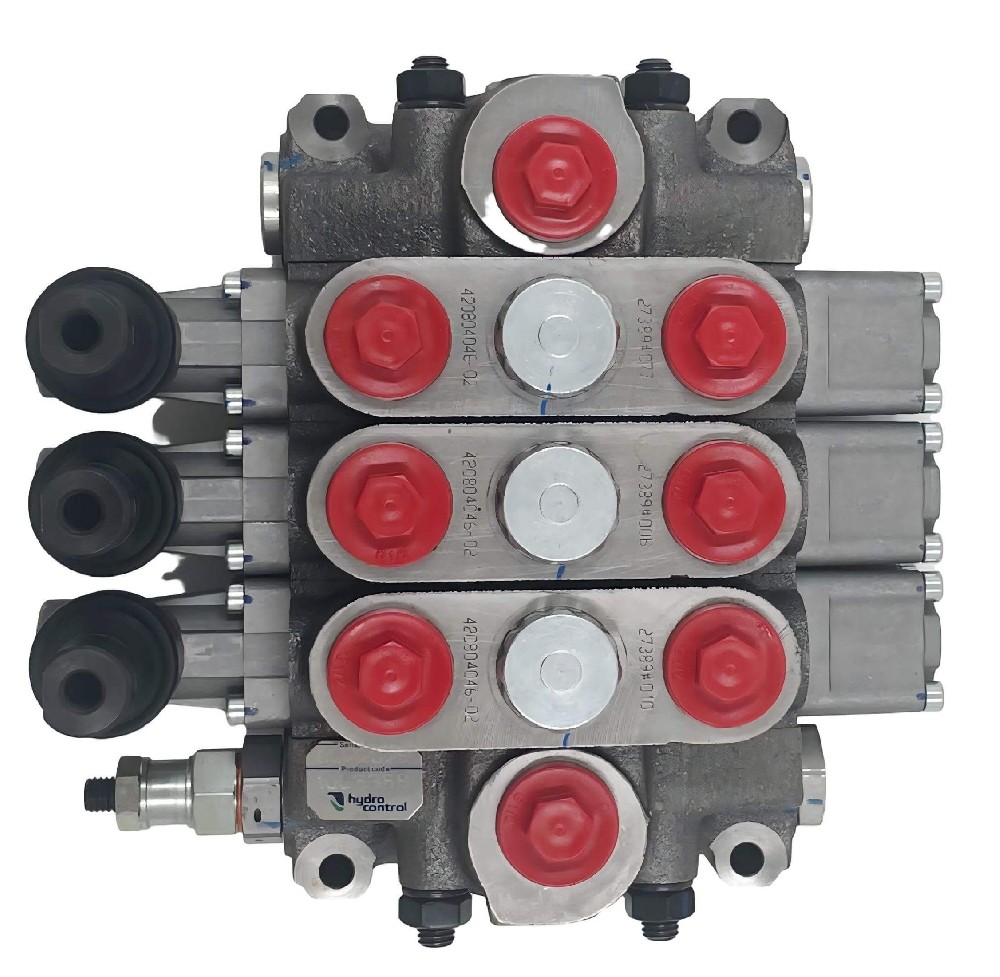

O Hydrocontrol HC-D4/3-IL009-160 W002AH001F001A-TN G04 é uma válvula hidráulica monobloco de três vias que oferece funcionalidade de válvula de controle seccional para gerenciamento de circuito hidráulico manual preciso, projetado para sistemas hidráulicos móveis e marinhos exigentes.

Tipo de produto Definição

Uma válvula hidráulica monobloco é um corpo fundido de uma única peça que aloja várias seções de bobina, eliminando caminhos de vazamento entre seções comuns em válvulas seccionais. Esta categoria contrasta com as válvulas de secção modulares que permitem secções adicionais. O HC-D4/3 é um design monobloco de três bobinas que prioriza a compactez e a confiabilidade em instalações com espaço limitado. Como uma válvula de controle manual, ela depende do acionamento mecânico direto da alavanca para o controle proporcional do fluxo sem eletrônica externa.

Especificações principais

Pressão nominal: 35 MPa

Fluxo nominal: 80 L / min

Número de formas / seções: 3

Tipo de controle: manual/mecânico

Porta P, A, B Fica: G1 / 2 "(BSPP)

Porta T Thread: G3 / 4 "(BSPP)

Construção do corpo: ferro fundido monobloco

Tipo de bobina: Configuração paralela de série (por folha de dados do fabricante)

Destaques técnicos

A construção de monobloco elimina o vazamento entre secções: a carcaça de uma única peça elimina a necessidade de hastes e vedações entre secções, reduzindo os potenciais pontos de vazamento externos em mais de 50% em comparação com válvulas de pilha seccional equivalentes. Isso melhora diretamente a limpeza do sistema e reduz os riscos de entrada de contaminação.

Caminho de fluxo otimizado para 80 L/min Capacidade: A pressão nominal de 35 MPa combinada com fluxo de 80 L/min suporta a operação simultânea de vários atuadores. Para aplicações que exigem fluxo alto sustentado, os canais de fluxo internos são dimensionados para manter a queda de pressão abaixo de 1,2 MPa em fluxo nominal completo, minimizando a perda de energia como calor.

Controle proporcional manual com feedback mecânico: a ligação mecânica direta fornece aos operadores feedback tátil. Para aplicações que exigem operação a baixa temperatura, o projeto da bobina mantém características de medição consistentes até -20 ° C sem stiction relacionada à viscosidade, garantindo controle previsível da máquina em climas frios.

Aplicações

Sistemas hidráulicos marinhos (Winches, Steering Gear): As portas de rosca G (G1 / 2 ", G3 / 4 ") e 35 MPa classificação cumprem com os padrões de montagem hidráulica marinha comuns. O corpo monobloco resiste à corrosão em ambientes de pulverização de sal quando usado com tratamento de superfície apropriado, estendendo intervalos de serviço para ciclos de inspeção típicos de 2.000 horas.

Rigs de perfuração de rocha hidráulica: Três seções de bobina permitem o controle independente das funções de alimentação, rotação e percussão a partir de uma única válvula. O controle manual fornece a resposta rápida - normalmente abaixo de 50 ms - necessária para a precisão da perfuração do operador no loop.

Veículos de resgate rodoviário (caminhões rebocadores, destroqueadores): Dimensões compactas de monobloco encaixam nos espaços confinados do chassi de veículos de recuperação pesados. A capacidade de 80 L/min suporta a extensão simultânea da barra e a operação do guinche a velocidades nominais do motor do veículo, reduzindo os tempos de ciclo de recuperação em aproximadamente 15-20% em comparação com os sistemas de função única.

Equipamento hidráulico móvel (carregadores, anexos): adequado para sistemas hidráulicos de centro aberto comuns em veículos utilitários compactos. A capacidade de substituição manual garante uma operação segura em caso de falha do controlador eletrônico.

Orientação de seleção

Adequado para: circuitos hidráulicos de centro aberto com fluxo de sistema de até 80 L / min e pressão de trabalho máxima de 35 MPa. Ideal para aplicações que precisam de três controles de atuador independentes em uma área compacta.

Adequado para: Ambientes em que o controle elétrico é indesejável ou indisponível, incluindo zonas perigosas ou equipamentos de serviço de campo que requerem backup mecânico.

Adequado para: Sistemas que já utilizam acessórios BSPP (G-thread), eliminando requisitos de adaptador e potenciais pontos de vazamento.

Não recomendado para: sistemas hidráulicos de centro fechado ou sensores de carga sem componentes adicionais a aguas acima compensados pela pressão, pois o design de centro aberto da válvula causará fluxo contínuo da bomba para o tanque.

Não recomendado para: Aplicações que requerem controle proporcional de solenoide ou integração de barramento CAN; para tais requisitos, considere a série de válvulas proporcionais eletro-hidráulicas Hydrocontrol com diagnóstico integrado.

Perguntas frequentes

1.Que fluidos hidráulicos são compatíveis com esta válvula?

Fluídos hidráulicos à base de óleo mineral com viscosidade entre 15 e 400 cSt à temperatura de funcionamento. Para fluidos resistentes ao fogo, como HFD ou HFC, entre em contato com a Hydrocontrol para verificação do material de vedação, pois as vedações padrão são otimizadas para óleos minerais.

2. Qual é a contrapressão máxima permitida na porta do tanque (T)?

3,5 MPa contínuo, 5,0 MPa intermitente. Excedir esses limites pode causar deslocamento da bobina e aumentar o vazamento interno além dos 20 ml/min nominais por bobina à pressão nominal.

3. Esta válvula pode ser usada em temperaturas ambientes sub-zero?

Sim, até -20°C com vedações padrão e viscosidade fluida apropriada. A operação abaixo de -20°C requer vedações de clima frio e um fluido com índice de viscosidade apropriado para a faixa de temperatura. A força de controle manual aumenta em aproximadamente 15% a -20°C devido à viscosidade do fluido maior.

4. Qual é o intervalo de manutenção recomendado para a ligação mecânica?

Inspeçione os pontos de pivote da ligação externa a cada 500 horas de funcionamento. Lubrifique com a graxa NLGI 2. O conjunto de bobina interna é projetado para uma vida útil superior a 1 milhão de ciclos à pressão nominal, sem necessidade de manutenção interna programada em condições de fluido limpo (código de limpeza ISO 4406 18/16/13 ou melhor).

5.Como o monobloco HC-D4/3 difere de uma válvula seccional de capacidade semelhante?

A válvula monobloco tem espaçamento fixo da bobina e não pode ser expandida com seções adicionais após a fabricação. Uma válvula seccional permite adicionar ou remover seções, mas tem mais pontos de vedação externos. Para aplicações fixas de três funções, o design monobloco oferece menor risco de vazamento externo e uma pegada de instalação mais compacta - tipicamente 20% mais estreita do que uma válvula de pilha de três seções equivalente.
