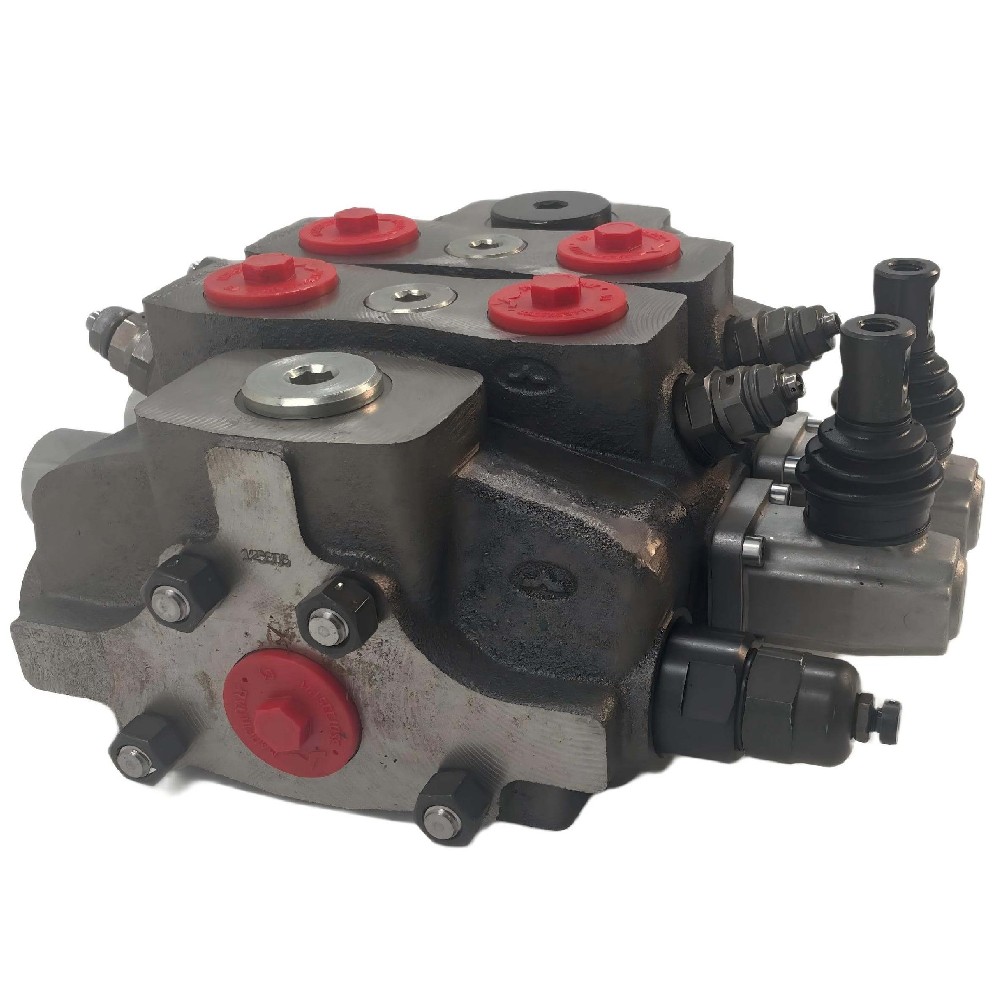

Walvoil SD25 / 2 / AC (XG-250) / 28L / 18L / RC é uma válvula de controle hidráulico de 2 bobinas da série Walvoil SD25 de alto fluxo. Ele integra uma válvula de resgate operada por piloto dentro da seção de entrada e fornece bobinas de trabalho duplas. Classificado com fluxo nominal de 240 L / min e pressão máxima de 315 bar, esta válvula de controle direcional visa sistemas hidráulicos na indústria metalúrgica, navios marinhos, equipamentos de movimentação de terra e aplicações hidráulicas móveis.

O que é uma válvula de controle hidráulica seccional?

Uma válvula de controle hidráulico seccional é um conjunto de válvula de controle direcional modular que combina um elemento de entrada, múltiplas seções de trabalho e um elemento de saída parafusado junto com hastes de amarração. Cada seção de trabalho controla uma função hidráulica específica, como a extensão do cilindro ou a rotação do motor. Válvulas seccionais permitem que os projetistas de sistemas construam pilhas de válvulas personalizadas selecionando o número exato de bobinas e funções auxiliares necessárias para uma determinada aplicação.

A série SD25 é uma plataforma de válvulas seccionais de alto fluxo fabricada pela Walvoil na Itália. A designação do modelo SD25/2/AC(XG-250)/28L/18L/RC identifica uma configuração de 2 bobinas com uma seção de entrada tipo AC equipada com uma válvula de alívio de pressão principal operada por piloto, duas bobinas de trabalho com códigos de fluxo específicos da bobina (28L e 18L) e uma seção de saída tipo RC com capacidade de transporte. A plataforma SD25 suporta até 12 seções de trabalho por montagem.

Especificações principais

Classificação de fluxo nominal: 240 L / min (63 gpm dos EUA)

Pressão máxima de funcionamento: 315 bar (4.600 psi)

Número de bobinas: 2

Tipo de elemento de entrada: AC com válvula de alívio operada pelo piloto

Configuração principal da válvula de alívio: 250 bar (por designação XG-250)

Bobina 1 Código de fluxo: 28L

Bobina 2 Código de fluxo: 18L

Tipo de elemento de saída: RC (com porta de carregamento)

Pitch da bobina: 62 mm (2,44 polegadas)

Fios de conexão hidráulica: G 3/4 polegadas (portas de entrada / saída / serviço)

Método de controle: Operação manual da alavanca com retorno da mola

Número máximo de seções: 12 (por montagem)

Configuração do circuito: Galeria de fluxo livre do tipo Y (circuito paralelo)

Fuagamento interno: Aproximadamente 4 cm³/min a 100 bar

Faixa de temperatura do fluido hidráulico: -15 ° C a + 80 ° C

Conformidade do nível de contaminação: -/19/16 por ISO 4406

Material da habitação: Ferro fundido especial

Material Bobina: Aço de carbono banhado a níquel

Selos de material: NBR (borracha de nitrilo butadieno)

Torque de aperto da haste da gravata: 50 N · m

Orientação de montagem: qualquer posição

Peso (montado): Aproximadamente 16 a 18 kg (estimado por configuração de 2 bobinas)

Destaques técnicos

A plataforma SD25 utiliza uma arquitetura de secção modular com passo de bobina de 62 mm para integração de coletor hidráulico compacto. Os elementos de entrada, seções de trabalho e saída são assegurados através de parafusos através com hastes de ligação, permitindo conjuntos de válvulas configuráveis ​​no campo. Este design suporta a adição ou remoção de seções de bobina sem substituir todo o bloco de válvula, reduzindo o tempo de inatividade durante a reconfiguração do sistema.

Cada seção de trabalho incorpora uma válvula de retenção de carga independente. Isso evita fluxo inverso e deriva de carga quando vários atuadores operam simultaneamente sob pressões de carga variadas. Válvulas de retenção de carga garantem que um cilindro levemente carregado não se mova involuntariamente quando uma função pesadamente carregada é ativada.

A seção de entrada apresenta uma válvula de resgate principal operada pelo piloto ajustada a 250 bar (designação XG-250). Válvulas de resgate operadas por piloto fornecem uma regulação de pressão mais estável e menor sobreposição de pressão em comparação com válvulas de resgate de ação direta. Esta característica é essencial em sistemas de alto fluxo onde os picos de pressão durante a mudança de válvula devem ser minimizados para proteger componentes a jusante, como mangueiras, cilindros e motores hidráulicos.

O elemento de saída RC fornece uma porta de transferência para energia além da funcionalidade. Isso permite que o fluxo hidráulico continue a jusante para pilhas de válvulas adicionais ou circuitos auxiliares quando as bobinas SD25 estão em posição neutra. Sistemas sem energia além exigiriam uma bomba separada para funções a jusante, aumentando o custo e a complexidade da instalação. Uma pergunta comum dos integradores de sistemas é se a porta de transferência pode ser conectada para aplicações de centro fechado - sim, a saída RC pode ser configurada para operação de centro fechado com uma tomada cega.

Os códigos de fluxo da bobina 28L e 18L definem características específicas de medição. Estes códigos alfanuméricos correspondem a configurações de bobina otimizadas para o controle de cilindro de ação dupla com retorno de mola para neutro. A série SD25 oferece bobinas intercambiáveis ​​com vários tipos de bobinas - circuito paralelo, circuito em série, posição de flutuador e bobinas regenerativas - permitindo características de fluxo personalizadas por seção de trabalho com base nos requisitos do atuador.

Aplicações

Sistemas hidráulicos da indústria metalúrgica: Controla cilindros hidráulicos nas portas do forno, mecanismos de inclinação e manipuladores de manuseio de materiais. A válvula de alívio operada pelo piloto mantém a regulação de pressão estável sob condições de operação de alta temperatura típicas dos ambientes da fábrica de aço, enquanto a capacidade de fluxo de 240 L / min suporta o movimento rápido do equipamento de carregamento de forno pesado.

Sistemas hidráulicos marinhos: Gerenciar guinches, engrenagens de direção e máquinas de convés a bordo de navios e plataformas offshore. O corpo da válvula é construído de ferro fundido especial com bobinas banhadas em níquel, proporcionando resistência à corrosão em ambientes de água salgada. Os componentes hidráulicos da Walvoil são especificados em aplicações de equipamentos marítimos, incluindo guindastes de plataforma marítima e sistemas de direção de navios.

Hidráulica do equipamento de movimentação da terra: Direciona o fluxo para o elevador da barra, a inclinação do balde e os circuitos de fixação auxiliares em carregadores de rodas, guindastes de todo terreno e carregadores agrícolas grandes. A galeria de fluxo livre Tipo Y permite a operação de circuito paralelo, permitindo a atuação simultânea de múltiplas funções com controle de velocidade independente.

Equipamento hidráulico móvel: Opera funções hidráulicas em compactadores de lixo, máquinas de drenagem e empilhadoras e empilhadoras de manuseio de materiais. O design seccional compacto com passo de bobina de 62 mm reduz o envelope global da válvula, facilitando a instalação em chassis de equipamento móvel com espaço limitado.

Máquinas de construção: fornece controle direcional para anexos de escavadora, bombas de concreto e sistemas de alimentação de plataforma de perfuração. A série SD25 suporta opções de controle manual, pneumático, hidráulico e eletro-hidráulico, permitindo a integração com sistemas básicos operados por alavanca e arquiteturas avançadas de controle proporcional.

Prensas industriais e compactadores: Controla a fixação hidráulica, prensa e cilindros de ejeção. A pressão máxima nominal de 315 bar suporta aplicações de alta força, enquanto a especificação de vazamento interno de 4 cm³/min a 100 bar minimiza a perda de energia durante as fases de retenção de carga.

Orientação de seleção

Aplicações adequadas:

Sistemas hidráulicos que requerem fluxo nominal de 240 L/min e pressão de funcionamento de até 315 bar com controle manual da alavanca

Circuitos hidráulicos de centro aberto onde é necessária operação de bobina paralela com proteção de verificação de carga

Equipamentos móveis e industriais que exigem pilhas de válvulas configuráveis em campo com potência além da capacidade

Sistemas que operam dentro da faixa de temperatura do fluido hidráulico de -15°C a +80°C com controle de contaminação ISO 4406-/19/16

Aplicações que exigem desempenho da válvula de resgate principal operada por piloto com ajuste de pressão de 250 bar

Não recomendado para:

Sistemas de detecção de carga de centro fechado que requerem controle de fluxo compensado pela pressão. Selecione a série Walvoil SDS150 ou SDS180 em vez disso - essas plataformas fornecem compensação de pressão para compartilhamento de fluxo independente da carga em várias funções.

Aplicações que exigem fluxos abaixo de 45 L/min. O SD25 é otimizado para aplicações de alto fluxo. Para requisitos de fluxo mais baixos, considere a série Walvoil SD8 com fluxo nominal de 80 L/min ou a série SD6 com capacidade de 45 L/min.

Controle proporcional eletro-hidráulico sem apoio manual da alavanca. A série SD25 suporta opções de atuação eletro-hidráulica, mas o SD25 / 2 / AC (XG-250) / 28L / 18L / RC é configurado apenas para operação manual da alavanca. Especifique códigos alternativos de atuação da bobina quando for necessário um controle proporcional.

Comutação de energia AC ou sinais de controle pneumático. Esta válvula hidráulica requer pressão piloto hidráulica ou entrada mecânica manual. Para acionamento pneumático, especifique configurações de kit de controle pneumático.

Perguntas frequentes

1. Quais são as dimensões e o peso do Walvoil SD25 / 2 / AC (XG-250) / 28L / 18L / RC?

A válvula montada mede aproximadamente 90 mm de altura, 62 mm de passo de bobina por seção (largura total de aproximadamente 124 mm para duas bobinas) e 200 mm de profundidade. O peso é de aproximadamente 16 a 18 kg para o conjunto completo de 2 bobinas. Contate Beijing Zhongping Technology para desenhos dimensionais exatos e peso de envio certificado.

2. Qual é o prazo de entrega e o prazo de entrega para o Walvoil SD25 / 2 / AC (XG-250)?

O prazo de entrega padrão do fabricante é de 6 a 8 semanas para conjuntos de válvulas seccionais construídos sob encomenda. Beijing Zhongping Technology mantém o inventário de configurações e componentes comuns SD25 para montagem e envio acelerados dentro de 2 a 3 semanas.

3.Is o Walvoil SD25 / 2 / AC (XG-250) / 28L / 18L / RC em estoque?

Nós estocamos os componentes de entrada, bobina e saída necessários para montar esta configuração. A válvula completa é montada sob encomenda com disponibilidade de componentes confirmada no momento da cotação. Contate Beijing Zhongping Technology para o estado atual do estoque e o prazo de entrega da montagem.

4.Quanto custa o Walvoil SD25 / 2 / AC (XG-250) / 28L / 18L / RC e qual é a faixa de preços?

O conjunto de válvula seccional Walvoil SD25 normalmente varia de US $ 1.200 a US $ 2.200 USD dependendo da complexidade da configuração, seleção de bobina e quantidade de pedido. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa, entre em contato com Beijing Zhongping Technology diretamente.

5.O que os códigos de bobina 28L e 18L indicam no Walvoil SD25?

Os códigos 28L e 18L são designações de tipo bobina Walvoil indicando características específicas de medição de fluxo para controle de cilindro de ação dupla. A bobina de 28L fornece maior capacidade de fluxo nominal; a bobina de 18L fornece menor capacidade de fluxo. Curvas exatas de desempenho da bobina estão disponíveis no catálogo técnico Walvoil SD25.

6.Que termos de pagamento você aceita para a compra do Walvoil SD25 / 2 / AC (XG-250)?

Nós aceitamos transferência bancária (T / T) e cartões de crédito principais. Para contas corporativas qualificadas, Beijing Zhongping Technology oferece 30 termos de pagamento líquidos após aprovação de crédito.

7. Como eu instalo o Walvoil SD25 / 2 / AC (XG-250) e quais conexões hidráulicas são necessárias?

A válvula é montada em qualquer orientação usando os suportes de montagem integrados. As conexões hidráulicas são roscas BSPP de 3/4 polegadas G para portas de entrada, saída e serviço. As hastes devem ser torsionadas até 50 N·m durante a montagem. Beijing Zhongping Technology fornece documentação de instalação, incluindo diagramas de identificação de portos e especificações de binário.

8.What é a política de devolução e o período de garantia para a válvula de secção Walvoil SD25?

Nós fornecemos uma garantia de 1 ano contra defeitos de fabricação para válvulas hidráulicas Walvoil. As devoluções requerem autorização prévia e são avaliadas caso a caso. Válvulas montadas em configurações de bobina específicas do cliente não podem ser devolvidas, exceto por reclamações de garantia. Beijing Zhongping Technology processa pedidos de RMA dentro de 48 horas úteis.

9.Quais são a disponibilidade de peças sobressalentes e o suporte de serviço para a série Walvoil SD25?

Mantemos o inventário de componentes da série SD25, incluindo elementos de entrada, seções de trabalho, elementos de saída, kits de hastes de gravação, kits de vedação e bobinas de substituição. Beijing Zhongping Technology fornece suporte técnico para solução de problemas de válvula, identificação de bobina e recomendações de serviço de campo.

10. Qual é o código HTS, o direito aduaneiro e a tarifa de importação para importar o Walvoil SD25 / 2 / AC (XG-250)?

O código HTSUS é 8481.20.00 para válvulas de controle direcional hidráulicas. As remessas internacionais são enviadas sob Incoterms CPT (Carriage Paid To), com direitos, taxas alfandegárias e IVA aplicável a pagar pelo comprador no momento da entrega. A Beijing Zhongping Technology fornece faturas comerciais e documentação de embalagem necessária para o despacho aduaneiro em todas as encomendas de exportação.
