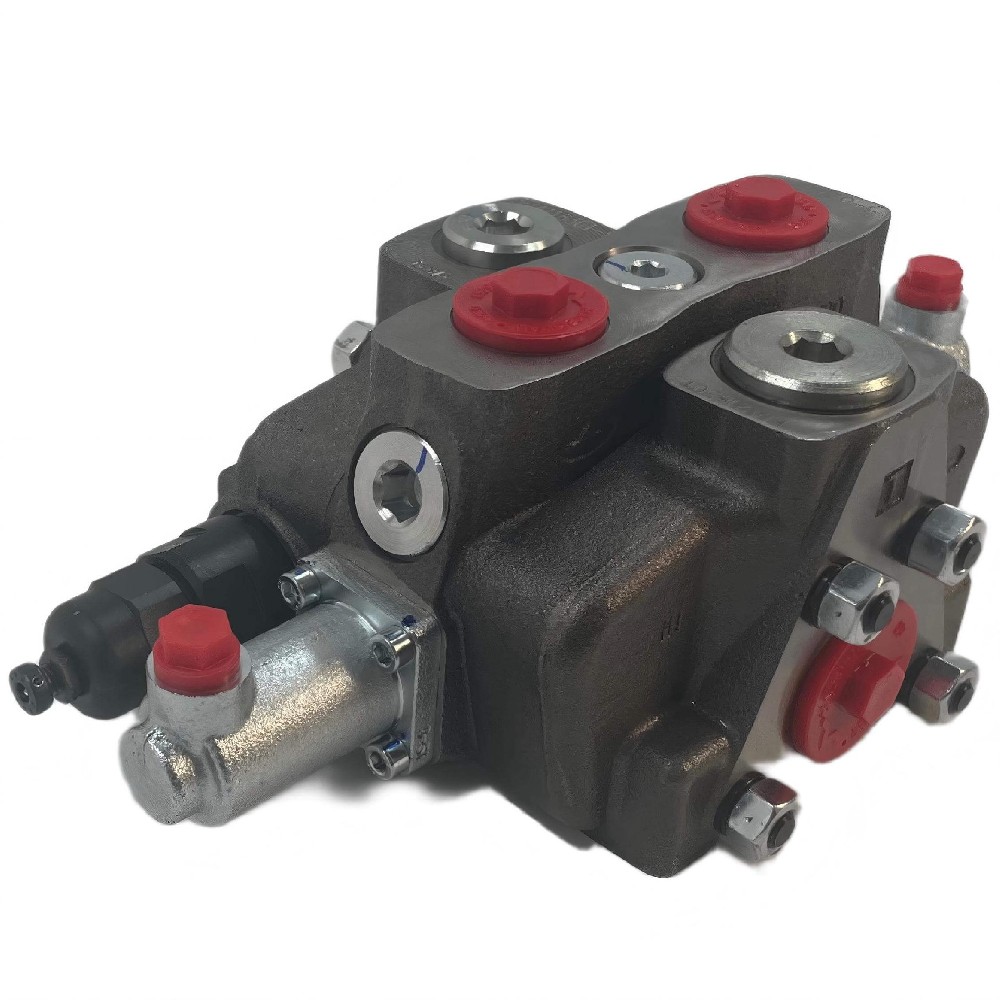

Walvoil SDS180 / 1 / AC (XG-280) / 18L / RC é uma válvula de controle direcional seccional de 1 seção da série SDS180. Esta válvula multidireção operada pelo piloto fornece fluxo nominal de 160 L / min e opera até a pressão máxima de 315 bar, projetada para controle hidráulico em jumbos de perfuração, máquinas de mineração e equipamentos móveis pesados. A válvula apresenta controle piloto com acionamento de bobina de retorno de mola.

O que é uma válvula de controle direcional seccional?

Uma válvula de controle direcional seccional é um conjunto de válvula hidráulica modular que controla a direção, a taxa de fluxo e a pressão do fluido hidráulico para acionar cilindros, motores e outras funções de trabalho. A válvula consiste em seções de trabalho individuais parafusadas juntas em série, cada uma contendo uma bobina que desvia o fluxo de óleo para portas específicas do atuador. A construção em secções permite que os projetistas de sistemas configurem o número exato de bobinas necessárias - de 1 a 12 secções - sem o custo ou o tempo de entrega de uma fundição monobloco personalizada.

A série SDS180 é fabricada pela Walvoil S.p.A., um fabricante italiano de componentes hidráulicos, e representa uma plataforma de válvulas multidireção operada por piloto. Operação piloto significa que a bobina principal é deslocada pela pressão piloto hidráulica em vez de ligação mecânica direta, permitindo controle remoto, esforço reduzido do operador e integração com sistemas eletrônicos de joystick. A designação AC (XG-280) indica uma seção de entrada configurada com uma válvula de alívio de pressão principal definida de fábrica para 280 bar, fornecendo proteção contra a sobrepressão para todo o conjunto da válvula.

Especificações principais

Seções da válvula: 1

Tipo de válvula: válvula de controle direcional seccional

Método de controle: Piloto operado (piloto hidráulico)

Atuação da bobina: retorno da mola

Fluxo nominal: 160 L / min

Pressão máxima: 315 bar

Configuração principal da válvula de alívio (XG-280): barra 280

Designação da bobina (18L): curso da bobina de 18 mm, configuração L

Característica da bobina (RC): Com válvula de retenção

Tamanho do porto de entrada: G3 / 4

Tamanho da porta de saída: G1

Tamanhos da porta de trabalho (A / B): G3 / 4

Passo da secção: 48 mm

Diâmetro da bobina: 20 mm

Faixa de temperatura ambiente: -40 ° C a + 80 ° C

Gama de viscosidade operacional: 12 a 400 mm²/s

Material do corpo da válvula: ferro fundido

Material da bobina: aço ligado endurecido

Montagem Orientação: Montagem da plataforma horizontal ou vertical

Peso: 35,0 kg

Dimensões (L × W × H): 40 cm × 30 cm × 15 cm

Opções do tipo de circuito: paralelo, tandem ou série

Configuração do circuito neutro: centro aberto ou centro fechado

Aprovações: Marcação CE

Fluído hidráulico compatível: fluido hidráulico baseado em óleo mineral

Marca: Walvoil

Destaques técnicos

A válvula de resgate principal ajustada a 280 bar protege os componentes a jusante. A seção de entrada AC (XG-280) inclui uma válvula de alívio de pressão principal integral calibrada de fábrica para 280 bar. Isso protege o sistema hidráulico de picos de pressão e evita danos aos componentes em aplicações jumbo de perfuração onde ocorrem mudanças súbitas de carga durante a perfuração por percussão e o posicionamento da barra.

O controle piloto reduz a fadiga do operador em ciclos de trabalho contínuo. A bobina principal é deslocada pelo óleo piloto de baixa pressão, eliminando a necessidade de ligação mecânica direta e forças pesadas de alavanca. Em aplicações jumbo de perfuração, os operadores podem controlar múltiplas funções a partir de uma estação de joystick remota, melhorando a ergonomia e permitindo tempos de ciclo mais rápidos durante operações de perfuração face.

A construção seccional permite a contagem de bobinas configuradas em campo. A série SDS180 suporta de 1 a 12 seções, permitindo que os projetistas de sistemas especifiquem exatamente o número de funções necessárias. Para jumbos de perfuração, esta modularidade simplifica o inventário de peças sobressalentes - as equipes de manutenção armazenam uma família de válvulas em vez de vários modelos discretos.

A ação da bobina de retorno da mola fornece o centramento automático para a segurança. A designação 18L indica o retorno da mola ao neutro, garantindo que as funções hidráulicas parem imediatamente quando a pressão piloto é liberada. Este comportamento seguro contra falhas é crítico em aplicações de mineração subterrânea onde o movimento descontrolado da barra representa riscos de segurança.

As bobinas de 20 mm de diâmetro fornecem uma capacidade de fluxo nominal de 160 L/min. O projeto de bobina sobredimensionado minimiza a queda de pressão em toda a válvula, reduzindo o consumo de energia e a geração de calor em aplicações de perfuração de alto ciclo de trabalho. Esta capacidade de fluxo suporta a operação simultânea de múltiplos atuadores em sistemas de perfuração hidráulica.

A superfície da válvula fosfatada fornece resistência à corrosão de pulverização de sal neutro por 48 horas. O tratamento de superfície atende aos padrões industriais de proteção contra a corrosão para equipamentos que operam em ambientes de mina subterrânea úmida. Isso prolonga a vida útil e reduz a frequência de manutenção em condições operacionais difíceis.

Aplicações

Perfuração jumbo boom e controle de alimentação: Direciona o fluxo hidráulico para cilindros de posicionamento do boom, cilindros de extensão de alimentação e motores de rotação. O fluxo nominal de 160 L/min suporta múltiplas funções simultâneas em plataformas de perfuração de uma e várias barras usadas na mineração subterrânea e construção de túneis.

Controle de circuito de perfuração de percussão: Gerencia o controle direcional operado pelo piloto para circuitos de percussão de perfuração de rocha. A configuração da válvula de alívio de 280 bar fornece proteção de pressão apropriada para a hidráulica de perfuração de alta pressão, com pressões típicas de percussão de perfuração operando entre 140 bar e 200 bar, dependendo das condições da rocha.

Funções hidráulicas de máquinas de mineração: Controla funções auxiliares em equipamentos de mineração subterrânea, incluindo parafusos de telhado, máquinas de escalagem e manipuladores de creta. O projeto operado pelo piloto permite o controle remoto de compartimentos do operador ou estações pendentes, reduzindo a exposição do pessoal a áreas perigosas.

Controle de anexo da escavadora de construção: Direciona o fluxo hidráulico para martelos de quebra, polegares, rotatores de inclinação e anexos auxiliares. A bobina de retorno da mola garante a desativação automática quando a pressão piloto é interrompida.

Circuitos de implementação do carregador agrícola: Gerencia funções de elevação, inclinação e auxiliares em carregadores frontais e telemanipuladores. O design seccional suporta a personalização para requisitos específicos de implementação.

Controle de movimento do equipamento de manuseio de materiais: Fornece controle direcional para funções de mastro de empilhadeira, deslocamento lateral e posicionamento de garfo. A capacidade operada por piloto da válvula integra-se com sistemas eletrônicos de joystick comuns em equipamentos modernos de manuseio de materiais.

Manipulador móvel da guindaste e controle da barra: Direciona o fluxo hidráulico para os cilindros estabilizadores e os circuitos de extensão da barra. O design modular em secção permite que os fabricantes de guindastes configurem conjuntos de válvulas que correspondem aos requisitos funcionais exatos.

Circuitos hidráulicos de equipamentos florestais: Controla a rotação da grapa, a direção do motor da serra e a articulação do boom em colheitadoras e expedidores florestais. A robusta construção de ferro fundido suporta as cargas de choque típicas em aplicações de manipulação de madeira.

Orientação de seleção

Aplicações adequadas:

Jumbos de perfuração e equipamentos de mineração que requerem controle hidráulico operado por piloto com proteção principal de alívio de 280 bar

Máquinas móveis com estações de operador remotas onde a ligação mecânica direta não é prática

Sistemas com capacidade de fluxo de 160 L/min e envelope de pressão máxima de 315 bar

Aplicações que exigem o retorno da mola ao neutro para a conformidade com a segurança em ambientes de mineração subterrânea

Circuitos hidráulicos usando portas de trabalho G3/4 e conexões de saída G1

Não recomendado para:

Sistemas que requerem controle manual direto da alavanca na válvula. Para aplicações de controle manual, selecione uma variante SDS180 com acionamento manual da bobina ou considere a série SD8 com alças de alavanca integradas.

Sistemas hidráulicos de detecção de carga. A configuração SDS180/1/AC opera em modo centro aberto ou centro fechado. Para aplicações de detecção de carga que requerem controle de deslocamento variável da bomba, selecione a variante DLS180 que inclui capacidade de sinal de detecção de carga.

Aplicações com fluxo contínuo superior a 160 L/min. Para requisitos de fluxo mais elevados, a Walvoil oferece a série SD25 avaliada para 240 L/min com opções de controle operadas por piloto compatíveis.

Sistemas de controle puramente pneumáticos. A operação piloto nesta válvula requer pressão piloto hidráulica. Para o acionamento piloto pneumático, é necessária uma válvula de interface pneumática-hidráulica entre o sistema de controle e as portas piloto da válvula principal.

Perguntas frequentes

1. Quais são as dimensões e o peso do Walvoil SDS180 / 1 / AC (XG-280) / 18L / RC?

O conjunto da válvula mede 40 cm x 30 cm x 15 cm e pesa 35,0 kg. O passo da seção entre as seções de trabalho é de 48 mm por bobina adicional para configurações de múltiplas seções.

2.What é o tempo de entrega ou prazo de entrega para o SDS180 / 1 / AC (XG-280) / 18L / RC?

O prazo de entrega padrão do fabricante é de 4 a 6 semanas para conjuntos de válvulas configurados. Para configurações estocadas, enviamos dentro de 5 a 10 dias úteis. A Beijing Zhongping Technology mantém inventário de variantes comuns do SDS180 para expedição acelerada para clientes de mineração e construção.

3.Is o Walvoil SDS180 / 1 / AC (XG-280) / 18L / RC em estoque e disponível para envio imediato?

A disponibilidade de estoque varia de acordo com a configuração. A configuração AC (XG-280) de 1 seção é uma variante comumente especificada para aplicações jumbo de perfuração. Recomendamos entrar em contato com a Beijing Zhongping Technology para o status atual do inventário e a confirmação da disponibilidade.

4.Que certificações ou aprovações o SDS180 / 1 / AC (XG-280) / 18L / RC possui?

A série SDS180 carrega a marcação CE para a conformidade com os requisitos de segurança, saúde e proteção ambiental da União Europeia. A válvula é fabricada pela Walvoil S.p.A. sob a certificação do sistema de gestão de qualidade ISO 9001.

5.Quanto custa o SDS180 / 1 / AC (XG-280) / 18L / RC? Qual é a faixa de preços?

O SDS180 / 1 / AC (XG-280) / 18L / RC normalmente varia de $ 3.800 a $ 5.200 USD por unidade dependendo da quantidade, detalhes de configuração e canal de distribuição. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa com preços atuais, entre em contato com Beijing Zhongping Technology diretamente.

6.Que termos de pagamento você aceita para comprar o SDS180 / 1 / AC (XG-280) / 18L / RC?

Nós aceitamos transferência bancária (T / T) e cartões de crédito principais. Para contas corporativas qualificadas com histórico de crédito estabelecido, a Beijing Zhongping Technology oferece 30 termos de pagamento líquidos após aprovação de crédito.

7.How eu instalo o SDS180 / 1 / AC (XG-280) / 18L / RC e que montagem é necessária?

A válvula é montada em uma plataforma horizontal ou vertical usando fixadores padrão. As portas de entrada e trabalho usam conexões G3/4, enquanto a porta de saída é G1. As linhas piloto se conectam às portas piloto designadas na seção de entrada. Nós fornecemos uma revisão grátis de desenho de instalação pré-entrega para todas as encomendas feitas através da tecnologia Beijing Zhongping.

8. Qual é a política de devolução e o período de garantia para o SDS180 / 1 / AC (XG-280) / 18L / RC?

Nós fornecemos uma garantia de 12 meses contra defeitos de fabricação a partir da data do envio. As devoluções requerem autorização prévia e estão sujeitas a taxas de reabastecimento. A Beijing Zhongping Technology processa pedidos de RMA dentro de 48 horas úteis do recebimento e fornece suporte técnico para a avaliação de reclamações de garantia.

9.Can a configuração principal da válvula de alívio ser ajustada da barra 280 da fábrica no SDS180 / 1 / AC (XG-280) / 18L / RC?

A seção de entrada AC (XG-280) inclui uma válvula de alívio principal de fábrica para 280 barras. A configuração é ajustável dentro do intervalo operacional da válvula usando o parafuso de ajuste no cartucho da válvula de resgate. Recomendamos que o ajuste de pressão seja realizado por técnicos hidráulicos qualificados usando um manômetro calibrado para verificar a configuração final.

10. Quais são as considerações tarifárias, aduaneiras e de importação ao importar o Walvoil SDS180 / 1 / AC (XG-280) / 18L / RC?

O código HTSUS é 8481.20.0010 e a classificação ECCN é EAR99. As remessas internacionais são enviadas sob o Incoterms CPT (Carriage Paid To), com direitos, taxas aduaneiras e IVA aplicável a pagar pelo comprador no momento da entrega. Beijing Zhongping Technology fornece faturas comerciais, listas de embalagem e certificados de origem necessários para despacho aduaneiro em todas as encomendas de exportação.
