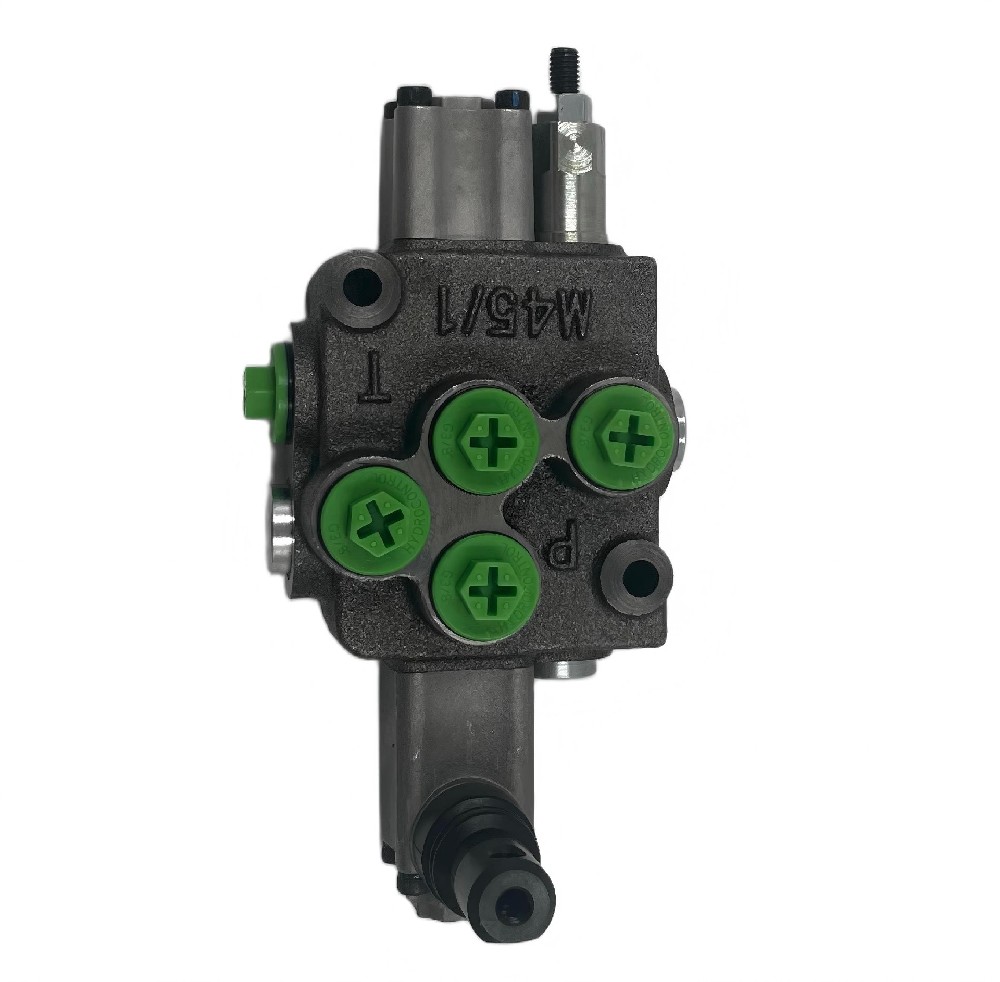

O coletor de válvulas hidráulicas HYDRO CONTROL HC-M45 é projetado para sistemas hidráulicos móveis onde a distribuição de fluxo estável, o controle preciso do atuador e a instalação compacta são necessários. Como parte da família de válvulas de controle direcional hidráulicas usadas em máquinas de construção e equipamentos móveis, este modelo suporta o controle confiável de vários circuitos hidráulicos, mantendo uma combinação equilibrada de capacidade de pressão, manuseio de fluxo e simplicidade operacional.

Com uma pressão nominal de 35 MPa e um fluxo nominal de 45 L/min, a série HC-M45 é adequada para sistemas hidráulicos de gama média que exigem controle direcional confiável sem introduzir complexidade excessiva. A estrutura da válvula integra múltiplas seções de controle dentro de um único coletor, permitindo que os operadores gerenciem vários atuadores hidráulicos, como cilindros ou motores, através de controle manual ou mecânico.

Em operações práticas de campo, como equipamentos de construção de estradas, sistemas hidráulicos a bordo ou máquinas móveis, a capacidade de controlar múltiplas funções hidráulicas a partir de um bloco compacto de válvulas direcionais é crítica para manter o desempenho estável do equipamento.

Desafios de controle hidráulico em máquinas móveis

Equipamentos hidráulicos móveis operam em ambientes onde a confiabilidade é essencial. Sites de construção, embarcações marítimas e máquinas off-road muitas vezes enfrentam condições operacionais difíceis, incluindo vibração, flutuações de temperatura e variação contínua de carga.

Circuitos hidráulicos nestes sistemas geralmente acionam vários atuadores:

levantar braços

cilindros de direção

anexos auxiliares

mecanismos de estabilização

Cada atuador requer direção de fluxo precisa e controle de pressão. Se a distribuição hidráulica for inconsistente, o desempenho da máquina pode se tornar instável, resultando em redução da eficiência ou aumento do desgaste do componente.

É aqui que as válvulas de controle direcional hidráulicas se tornam essenciais. Eles regulam o caminho do óleo hidráulico, direcionando a pressão e o fluxo em direção a atuadores específicos, mantendo caminhos de retorno seguros. Quando integrado em uma configuração de colector de válvula hidráulica, múltiplas funções de controle podem ser centralizadas em uma unidade compacta, simplificando o projeto do sistema.

O HC-M45 foi construído especificamente para atender a esta exigência operacional.

Posicionamento de produtos em sistemas móveis de controle hidráulico

A série HC-M45 pertence à categoria de válvulas de controle direcional hidráulica de fluxo médio comumente usadas em equipamentos móveis. Com sua capacidade de fluxo nominal de 45 L/min, ele se encaixa em sistemas em que os circuitos hidráulicos devem suportar velocidade moderada do atuador, mantendo a estabilidade da pressão.

Em comparação com coletores hidráulicos industriais maiores projetados para equipamentos de fábrica de alto fluxo, este modelo prioriza:

instalação compacta

controle mecânico confiável

Compatibilidade com circuitos hidráulicos móveis

Ao mesmo tempo, oferece uma maior tolerância à pressão - até 35 MPa - tornando-o adequado para aplicações de equipamentos exigentes, como máquinas de construção ou veículos de serviço hidráulicos.

Como as máquinas móveis geralmente operam com espaço de instalação limitado, um coletor de válvulas hidráulicas bem integrado ajuda os engenheiros a simplificar a tubulação hidráulica ao mesmo tempo que melhora a acessibilidade do serviço.

Características de engenharia e impacto no sistema

Capacidade de pressão

O HC-M45 opera a uma pressão nominal de 35 MPa, que é comum para equipamentos hidráulicos móveis modernos. Esta capacidade de pressão garante uma resposta estável do atuador durante condições de carga pesada, como operações de levantamento ou empurramento.

A tolerância à alta pressão também contribui para a durabilidade do sistema, mantendo a estabilidade estrutural dentro do corpo da válvula e minimizando o vazamento sob carga.

Capacidade de fluxo

Com um fluxo nominal de 45 litros por minuto, a válvula é otimizada para funções hidráulicas de média velocidade. Este nível de fluxo suporta o movimento suave do atuador sem necessidade de bombas hidráulicas sobredimensionadas.

Para máquinas móveis, a capacidade de fluxo equilibrada é importante porque o fluxo excessivo pode criar perda de energia desnecessária, enquanto o fluxo insuficiente pode retardar a operação da máquina.

Método de controle

O HC-M45 suporta controle manual e controle mecânico, proporcionando flexibilidade dependendo do projeto do equipamento.

O controle manual é comumente usado em equipamentos móveis, onde os operadores gerenciam diretamente ações hidráulicas a partir de alavancas de controle. Os sistemas de controle mecânico podem ser integrados em ligações ou hastes de controle dentro da estrutura da máquina.

Esta abordagem de projeto mantém o sistema hidráulico simples e confiável, o que é particularmente valioso em equipamentos que operam em ambientes remotos.

Especificações do porto

A válvula usa portas BSP G3 / 8 polegadas para conexões P, A, B e T, permitindo uma integração direta com muitas mangueiras hidráulicas padrão e acessórios usados em equipamentos móveis.

O tamanho padronizado da porta simplifica a instalação e manutenção, reduzindo os problemas de compatibilidade ao substituir ou atualizar componentes.

Cenários típicos de aplicação

Válvulas de controle direcional hidráulicas como a HC-M45 são amplamente usadas em diferentes tipos de equipamentos hidráulicos móveis.

Máquinas de construção de estradas

Equipamentos como escavadoras compactas, rolos de estrada e máquinas de asfalto dependem de múltiplos atuadores hidráulicos. Um coletor de válvula hidráulica permite o controle centralizado dos braços de elevação, anexos e mecanismos de estabilização.

Sistemas Hidráulicos Marinhos

Em pequenos navios ou barcos de serviço, os sistemas hidráulicos podem controlar guindastes, guindastes ou sistemas de direção. O HC-M45 fornece controle de fluxo direcional confiável, mantendo a instalação compacta dentro de salas de máquinas ou compartimentos de controle.

Equipamento de Engenharia

As unidades de potência hidráulicas usadas em ferramentas de construção ou veículos de serviço muitas vezes exigem controle multifuncional. A integração de várias válvulas direcionais em um coletor reduz a complexidade do sistema e simplifica a manutenção.

Dispositivos hidráulicos móveis

Equipamentos como elevadores hidráulicos, máquinas agrícolas ou plataformas móveis podem se beneficiar de um bloco de controle hidráulico compacto que gerencia vários atuadores através de um único conjunto de válvula integrado.

Integração de sistemas e design de circuitos hidráulicos

Na engenharia hidráulica móvel, a integração de uma válvula direcional no circuito hidráulico geral requer uma consideração cuidadosa da capacidade da bomba, da demanda do atuador e da pressão do sistema.

O colector de válvulas hidráulicas HC-M45 suporta a integração modular em sistemas hidráulicos existentes. Os engenheiros podem projetar circuitos que distribuem o fluxo hidráulico da bomba para várias seções de controle dentro do coletor.

Como várias válvulas direcionais são integradas em um bloco, a tubulação hidráulica pode ser simplificada. Menos conexões externas reduzem potenciais pontos de vazamento e melhoram a eficiência do serviço.

Além disso, o controle centralizado melhora a resposta do operador, uma vez que várias funções hidráulicas podem ser gerenciadas a partir de uma única interface de controle.

Outros modelos disponíveis na série HC-M45

No projeto prático de equipamentos, os engenheiros muitas vezes selecionam diferentes configurações de válvulas dependendo dos requisitos do atuador ou do layout do sistema. Além do modelo principal discutido neste artigo, também fornecemos várias variantes estreitamente relacionadas dentro da série HC-M45.

Estes incluem:

HC-M45/1-IR301-(180)W001H002F001 AG02

HC-M45/1-IR301-(210)W002H002F001 AG02

HC-M45/1-IR301-(150)W001H001F001 AG02

HC-M45/1-IR301-(250)W002H001F001 AG02

Embora o conceito geral de controle hidráulico permaneça semelhante, essas configurações podem diferir nas configurações internas da válvula ou arranjos de secção dependendo dos requisitos específicos do equipamento. A seleção do modelo apropriado permite que os engenheiros combinem as características de controle hidráulico com as necessidades operacionais da máquina.

Considerações operacionais a longo prazo

Válvulas de controle hidráulicas desempenham um papel crítico na manutenção da confiabilidade do equipamento. Ao longo do tempo, o controle de fluxo hidráulico consistente reduz o desgaste em atuadores, bombas e mangueiras.

Ao integrar várias seções de controle direcional dentro de um único corpo de coletor, o HC-M45 reduz a complexidade da tubulação externa e os potenciais pontos de vazamento. Isso contribui para melhorar a estabilidade do sistema e facilitar o acesso à manutenção.

A inspeção de rotina da qualidade do fluido hidráulico, vedações e ligações de controle mecânico garante o desempenho a longo prazo. Quando mantidos corretamente, os coletores de válvulas hidráulicas como o HC-M45 podem operar de forma confiável para intervalos de serviço prolongados em ambientes móveis exigentes.

Escolhendo a válvula de controle direcional hidráulica certa

A escolha da válvula de controle direcional hidráulica correta depende de várias considerações de engenharia.

O HC-M45 é particularmente adequado quando:

pressão do sistema aproxima 35 MPa

demanda de fluxo é de cerca de 45 L / min

múltiplos atuadores hidráulicos devem ser controlados a partir de um bloco de válvula compacto

equipamento funciona em ambientes móveis ou off-road

Pode não ser ideal para sistemas que exigem taxas de fluxo extremamente altas ou estratégias avançadas de controle eletro-hidráulico, onde válvulas maiores ou controladas eletronicamente podem ser mais apropriadas.

Para muitos sistemas hidráulicos de média escala, no entanto, um coletor de válvulas hidráulicas controlado mecanicamente oferece um equilíbrio confiável entre desempenho, simplicidade e utilidade.

Conclusão

O coletor de válvulas hidráulicas HYDRO CONTROL HC-M45 fornece uma solução prática para sistemas hidráulicos móveis que requerem controle direcional confiável de múltiplos atuadores. Com sua pressão nominal de 35 MPa, capacidade de fluxo de 45 L / min e opções de controle manual ou mecânico, encaixa bem dentro de máquinas de construção, sistemas hidráulicos marinhos e equipamentos de engenharia móveis.

Ao combinar várias válvulas de controle direcional hidráulica em um único corpo compacto do colector, o HC-M45 simplifica o projeto do circuito hidráulico ao mesmo tempo que suporta a operação estável e eficiente da máquina.

Para os engenheiros que projetam ou mantêm equipamentos hidráulicos móveis, a seleção de um coletor de válvulas hidráulicas bem equilibrado, como o HC-M45, pode contribuir para melhorar a confiabilidade do sistema e a estabilidade operacional a longo prazo.

FAQ-HYDRO CONTROL HC-M45 colector de válvula hidráulica

Q1: Qual é a função primária das válvulas de controle direcional hidráulicas?

A1: Válvulas de controle direcional hidráulica regulam o caminho de fluxo do óleo hidráulico, direcionando a pressão para atuadores específicos, como cilindros ou motores, enquanto controlam o fluxo de retorno ao tanque.

Q2: Que sistemas normalmente usam coletores de válvulas hidráulicas como o HC-M45?

A2: Eles são comumente usados em equipamentos hidráulicos móveis, tais como máquinas de construção, máquinas agrícolas, sistemas marinhos e veículos de serviço hidráulico.

Q3: Qual é a vantagem de usar um coletor de válvulas hidráulicas em vez de válvulas individuais?

A3: Um coletor integra várias válvulas em um bloco, reduzindo a complexidade da tubulação, minimizando os pontos de vazamento e simplificando a manutenção.

Q4: O que indica a pressão nominal de 35 MPa?

A4: Representa a pressão máxima de funcionamento nominal que a válvula pode lidar mantendo o desempenho seguro e estável.

Q5: Como a capacidade de fluxo afeta o desempenho do sistema hidráulico?

A5: A capacidade de fluxo determina a rapidez com que os atuadores hidráulicos podem se mover. Um fluxo nominal de 45 L/min suporta velocidades moderadas do atuador típicas de equipamentos móveis.

Q6: Esta válvula pode ser usada em sistemas hidráulicos controlados eletronicamente?

A6: O HC-M45 é projetado principalmente para controle manual ou mecânico. Sistemas que requerem automação eletro-hidráulica podem exigir componentes de controle adicionais.
