Visão geral do produto

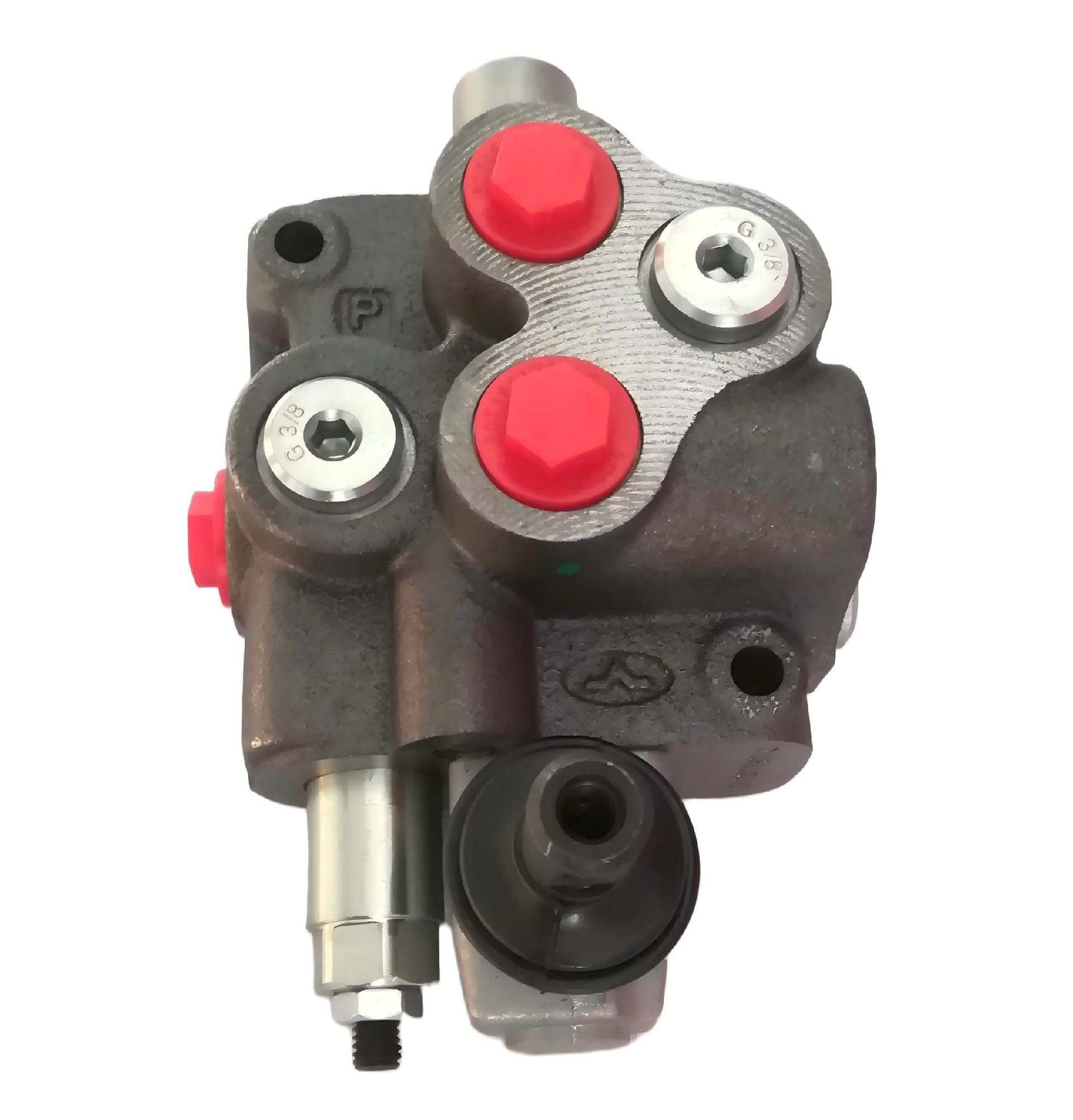

Walvoil SD5 / 1-P (KG3-160) / 28L / AET é uma válvula de controle hidráulico de 1 bobina e válvula de controle direcional hidráulica manual que fornece fluxo de 45 L / min a pressão máxima de 315 bar. Projetado para sistemas hidráulicos de equipamentos metalúrgicos, marinhos e de construção com portas PABT G3/8".

Tipo de produto Definição

Uma válvula de controle direcional hidráulica manual é um dispositivo que inicia, pára e dirige o fluxo de fluido para atuadores hidráulicos, como cilindros ou motores, através do acionamento manual da alavanca. Esta categoria de produtos inclui monobloco (corpo de uma peça) e construções seccionais (empilháveis), com classificação por número de bobinas, tipo de circuito (paralelo, série ou tandem) e configuração do centro da bobina (aberta ou fechada). O Walvoil SD5/1-P é uma válvula monobloco de seção única na configuração de circuito paralelo (denotada por "-P"), que mantém a pressão total do sistema para todas as seções a jusante simultaneamente. Este design é otimizado para aplicações de fluxo médio de até 45 L/min, tornando-o adequado para sistemas que exigem operação simultânea do atuador sem perda de pressão em todas as funções.

Especificações principais

Pressão nominal: 315 bar (4600 psi)

Fluxo nominal: 45 L / min (12 gpm dos EUA)

Número de secções:1

Tipo de circuito: Paralelo (P)

Rosca do porto: G3 / 8 "BSP (P, A, B, T)

Tipo de controle: alavanca manual (retorno da mola ao centro)

Diâmetro da bobina: 16 mm

Corrida da bobina: 6 mm

Pressão máxima da linha de retorno: 25 bar

Força de atuação: & amp; lt; 200 N

Vazamento (A, B a T): 15 cm³/min em 120 bar

Gama de temperatura do fluido: -15 ° C a + 80 ° C (vedações NBR)

Temperatura ambiente (controle mecânico): -40°C a +60°C

Gama de viscosidade: 15 a 75 mm²/s (cSt)

Requisito de filtração: 10 para NAS 1638

Destaques técnicos

O circuito paralelo mantém a pressão total para todas as funções. A configuração paralela garante que cada seção a jusante receba a pressão total do sistema de 315 bar, evitando a queda de pressão quando vários atuadores operam simultaneamente. Para aplicações que exigem alta pressão, mas menor fluxo em funções individuais, o circuito paralelo maximiza a força disponível por atuador.

A construção monobloco elimina os caminhos internos de vazamento. Ao contrário das válvulas seccionais que exigem vedação entre seções empilhadas, o corpo fundido de uma peça do SD5/1-P não tem juntas de acoplamento internas, reduzindo os pontos de vazamento potenciais em mais de 50% em comparação com alternativas de múltiplas seções. Este design contribui diretamente para o vazamento nominal de apenas 15 cm³/min a 120 bar.

Válvula de resgate principal integrada e válvula de retenção de carga em canal P. O alívio de pressão definido em fábrica (ajustável de 50 a 220 bar) protege o sistema de eventos de sobrepressão, enquanto a válvula de retenção de carga impede a deriva do atuador devido ao refluxo. Para aplicações que exigem operação a baixa temperatura até ambientes de -40°C, a unidade mantém uma força de atuação manual consistente abaixo de 200 N com seleção apropriada de fluido de baixa viscosidade.

Pegada compacta com 37 mm de distância. O espaçamento da bobina de 37 mm do centro ao centro permite que várias seções SD5 sejam montadas em caixas apertadas de equipamentos, uma vantagem crítica em aplicações metalúrgicas e marítimas onde o espaço é limitado. As portas G3 / 8 "BSP são padronizadas em toda a série, reduzindo os requisitos de inventário de ajuste.

Aplicações

Sistemas hidráulicos metalúrgicos: Fornece controle direcional para atuadores de porta de forno e cilindros de manuseio de materiais, operando de forma confiável dentro de 315 bar de pressão nominal em ambientes de alta temperatura ambiente (testado para o nível de contaminação ISO 4406 19/16).

Sistemas hidráulicos marinhos: Fornece operação resistente à corrosão (alojamento: ferro fundido especial, vedações NBR) para controles de guincha e atuadores de escotilha, com tolerância de temperatura de funcionamento de -15 ° C a + 80 ° C cobrindo implantações tropicais e frias do mar.

Equipamento de construção: Permite o controle preciso da barra e do balde em pequenas carregadoras frontais e guindastes montados em caminhões, com força de acionamento manual da alavanca abaixo de 200 N reduzindo a fadiga do operador durante turnos prolongados.

Máquinas agrícolas: Powers implementam cilindros de elevação e funções de direção em colheitadoras e empaquetadoras, com fluxo nominal de 45 L / min correspondendo à demanda hidráulica de tratores de gama média (40-80 HP).

Divisores de tronco e manuseio de materiais: Controla cilindros de ação única ou dupla com configuração de bobina de retorno de mola ao centro, alcançando tempos de ciclo dentro de 1,5 segundos sob fluxo completo.

Orientação de seleção

Adequado para: Sistemas hidráulicos de centro aberto que requerem controle direcional manual de um atuador com demanda de fluxo de até 45 L/min a pressões de até 315 bar.

Adequado para: Aplicações onde envelope compacto (37 mm de passo) e construção monobloco são preferidos em vez de válvulas seccionais devido a restrições de espaço.

Adequado para: Equipamento que opera em temperaturas ambientes de -40 ° C a + 60 ° C com controle mecânico, incluindo construção ao ar livre e aplicações marítimas.

Não recomendado para: Sistemas que exigem um fluxo superior a 45 L/min ou pressões acima de 315 bar. Para requisitos de fluxo mais elevados (por exemplo, 80 L/min), considere a série Walvoil SD8 ou válvulas alternativas com tamanho de porta maior.

Não recomendado para: aplicações de controle proporcional eletro-hidráulico. O SD5/1-P é uma válvula direcional manual de ligação/desligação; para controle de fluxo variável ou atuação proporcional, selecione uma válvula proporcional com eletrônica integrada.

Não recomendado para: Sistemas hidráulicos de centro fechado que requerem funcionalidade de detecção de carga. A série SD5 suporta configurações de centro aberto e fechado, mas as variantes de detecção de carga requerem códigos de encomenda específicos (não disponíveis no modelo base SD5 / 1-P).

Perguntas frequentes

1.Que tipos de fluidos hidráulicos e graus de viscosidade são compatíveis com o Walvoil SD5/1-P?

Óleo base mineral com viscosidade entre 15 e 75 mm²/s (cSt) a temperatura de funcionamento. Os dados de desempenho da fábrica são medidos com óleo mineral ISO VG 46 a 40°C; As vedações NBR são compatíveis com óleos minerais padrão, enquanto as vedações FPM são necessárias para ésteres de fosfato ou fluidos de alta temperatura até 100 ° C.

2.Qual é a pressão máxima de funcionamento e a taxa de fluxo para a configuração do circuito paralelo?

315 bar a 45 L/min para o tipo de circuito paralelo SD5/1-P. Para configurações de circuito em série (SD5/1-S), a pressão máxima de funcionamento é reduzida a 250 bar na mesma taxa de fluxo. Não exceda a pressão da linha de retorno de 25 bar.

3. Quais são os limites de temperatura ambiente e fluido para operação confiável?

A gama de temperatura do fluido é de -15°C a +80°C com vedações NBR. Temperatura ambiente com controle mecânico (alavanca manual) varia de -40 ° C a + 60 ° C; se equipado com dispositivos elétricos, o intervalo ambiente se estreita a -20 ° C a + 60 ° C. Para aplicações consistentemente acima da temperatura do fluido de 80 ° C, especifique os selos FPM (opção de ordem de fábrica).

4.Como o SD5/1-P difere das variantes SD5/1-N e SD5/1-D?

SD5/1-P usa circuito paralelo (pressão total para todas as seções), SD5/1-N não tem capacidade de transferência (termina o fluxo na válvula) e SD5/1-D inclui uma porta de transferência para energia além das aplicações. Todos os três compartilham a mesma pressão de 315 bar. Para sistemas que exigem prioridade de fluxo em série, especifique SD5/1-S (250 bar nominais).

5.Que procedimentos de instalação e manutenção são recomendados para esta válvula?

Inspectar a cada 6 meses para vazamentos externos e integridade da selagem da caixa de alavanca; Não use lavagem de alta pressão diretamente na válvula para evitar a entrada de água. Mude o fluido hidráulico a cada 1000 horas de funcionamento e mantenha a filtração para NAS 1638 Classe 10. A válvula de resgate principal é definida de fábrica entre 50 e 220 bar - ajustar apenas com um manômetro calibrado
