Visão geral do produto

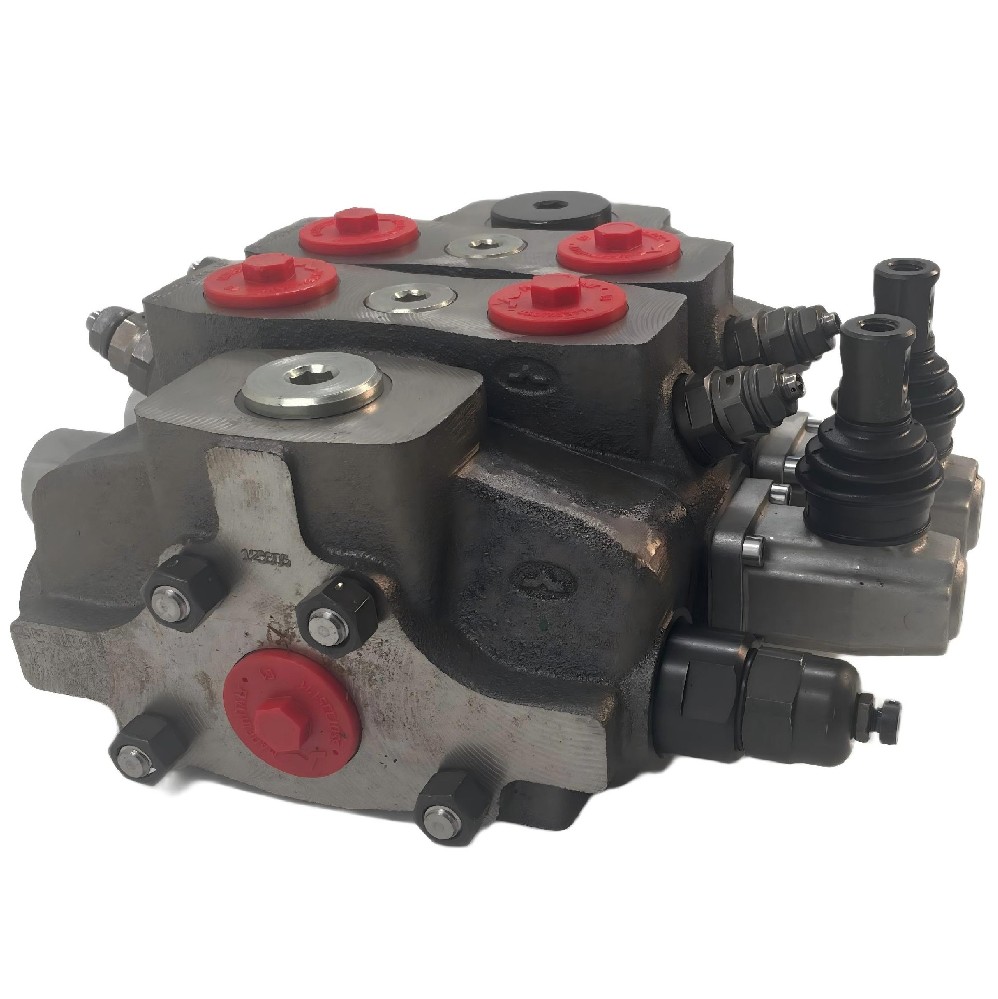

Walvoil SD25 / 2 / AC (XG-250) / 28L / 18L / RC é uma válvula monobloco de válvulas de controle direcional hidráulica projetada para sistemas hidráulicos móveis e industriais de alto fluxo que exigem controle de fluxo preciso de até 240 L / min.

Tipo de produto Definição

Uma válvula de controle direcional hidráulica monobloco é um corpo fundido de uma única peça contendo múltiplas seções de bobina integradas, eliminando caminhos de vazamento externos entre seções. Este tipo de construção se distingue das válvulas seccionais ou modulares pela sua pegada compacta, maior rigidez estrutural e adequação para aplicações com espaço de montagem limitado e exposição contínua à vibração. A série Walvoil SD25 cai no segmento monobloco pesado, projetado para lidar com pressões nominais de até 31,5 MPa em equipamentos móveis e ambientes marinhos.

Especificações principais

Pressão nominal: 31,5 MPa

Fluxo nominal: 240 L / min

Método de controle: controle manual, controle hidráulico piloto

Port P-A-B tamanho da rosca: G1 "

Tamanho da rosca do porto T: G1 1/4 "

Seções da bobina: 2 (com base na designação do modelo)

Construção do corpo: ferro fundido monobloco

Destaques técnicos

Alta capacidade de fluxo em forma compacta: com um fluxo nominal de 240 L / min, esta válvula oferece desempenho tipicamente associado a válvulas seccionais maiores, mantendo a pegada de um projeto monobloco. Esta capacidade de fluxo permite o acionamento direto de motores hidráulicos de alta velocidade e cilindros de grandes perfurações sem exigir configurações de válvulas paralelas.

Flexibilidade do método de controle duplo: a válvula suporta tanto a operação manual da alavanca quanto o controle hidráulico piloto. Para aplicações que requerem atuação remota ou integração com joysticks eletrônicos, a opção hidráulica piloto elimina ligações mecânicas, reduzindo a complexidade da instalação e permitindo o posicionamento do operador independentemente do local de montagem da válvula.

Tamanho otimizado da porta para redução da queda de pressão: As portas G1 "P-A-B e a porta do tanque ampliada G1 1/4" são dimensionadas para manter a velocidade do fluido abaixo dos limites recomendados no fluxo máximo. A porta do tanque maior aborda especificamente as preocupações de contrapressão em circuitos regenerativos ou sistemas com roteamento restrito da linha de retorno, um ponto de falha comum em instalações de monobloco de alto fluxo.

Integridade do monobloco testado de acordo com os padrões de fabricação ISO 9001: O corpo fundido de uma única peça elimina vedações de anel tórico entre seções, removendo um caminho de vazamento primário que representa aproximadamente 30% das chamadas de serviço de campo em conjuntos de válvulas seccionais por dados de análise de falhas da indústria.

Aplicações

Sistemas hidráulicos marinhos: Fornece controle consistente de direção e guincha sob operação contínua, com a construção monobloco resistente à corrosão em ambientes de água salgada quando emparelhada com tratamento de superfície apropriado.

As perfuradoras de rocha hidráulicas: lidam com as demandas de fluxo de alta frequência e os picos de pressão inerentes à perfuração de percussão, onde a ausência de vedações interseccionais impede a queda de pressão induzida por vazamento durante os ciclos de carga de pico.

Veículos de resgate rodoviário: Permite a operação simultânea ou sequenciada de suportes, barras e guinches a partir de um único conjunto de válvula, reduzindo a pegada de instalação em layouts de chassis limitados por espaço.

Equipamento hidráulico móvel (anexos agrícolas e de construção): Fornece controle de fluxo confiável para braços de carregador, graças e roscos, com controle manual que oferece feedback tátil imediato essencial para o posicionamento do anexo de precisão.

Orientação de seleção

Adequado para: Equipamento móvel com pressões de funcionamento consistentes a ou abaixo de 31,5 MPa e exigências de fluxo de até 240 L/min, onde um corpo de válvula único e compacto é preferido em vez de conjuntos modulares.

Adequado para: Aplicações que exigem flexibilidade manual e de controle remoto, permitindo a integração futura de funções operadas por piloto sem substituir a válvula principal.

Não recomendado para: Sistemas que requerem mais de duas funções controladas independentemente sem secções de válvula adicionais. Para três ou mais funções, considere o Walvoil SD25 com secções de bobina adicionais ou uma configuração de válvula seccional.

Não recomendado para: Aplicações que exigem controle eletrônico proporcional com feedback de posição. Para controle eletro-hidráulico de circuito fechado, considere válvulas com solenoides proporcionais integrados e feedback LVDT.

Perguntas frequentes

1.Que fluidos hidráulicos são compatíveis com a válvula da série SD25?

Os fluidos hidráulicos à base de óleo mineral de acordo com a ISO 11158 são compatíveis. Para aplicações ambientalmente sensíveis, as vedações da válvula suportam fluidos biodegradáveis, como ésteres sintéticos e óleos vegetais, desde que a viscosidade do fluido permaneça dentro de 15-400 mm² / s à temperatura de funcionamento.

2. qual é a pressão máxima contínua de funcionamento esta válvula pode suportar?

31,5 MPa é a pressão de operação contínua nominal. Os picos de pressão até 35 MPa são permitidos para ciclos de trabalho intermitentes que não excedam 1% do tempo de funcionamento total sem afetar a vida útil do componente.

3.What é a faixa de temperatura ambiente para operação confiável?

A operação contínua é suportada de -20°C a +80°C. Para aplicações que exigem operação a baixa temperatura abaixo de -20°C, a unidade mantém um desempenho consistente com seleção apropriada de fluido de baixa viscosidade e procedimentos de arranque a frio, conforme descrito no manual de instalação do fabricante.

4.Qual é o intervalo de manutenção recomendado e como o desgaste da bobina é diagnosticado?

A inspeção visual de vazamento externo nas extremidades da bobina e nas conexões da porta é recomendada a cada 500 horas de funcionamento. Um vazamento interno superior a 5% do fluxo nominal na posição do meio da bobina indica desgaste da bobina ao corpo; Neste limiar, a substituição da bobina ou revisão da válvula é recomendada por orientações de serviço da Walvoil.

5.Como o monobloco SD25 se compara a uma válvula seccional de fluxo nominal semelhante?

A construção monobloco elimina vias de vazamento entre secções, reduzindo os pontos de falha potenciais em aproximadamente 50% em comparação com uma válvula seccional de três secções. No entanto, as válvulas seccionais permitem a substituição de seções individuais, enquanto o monobloco requer a substituição completa da válvula se um único furo da bobina for danificado além dos limites de serviço.
