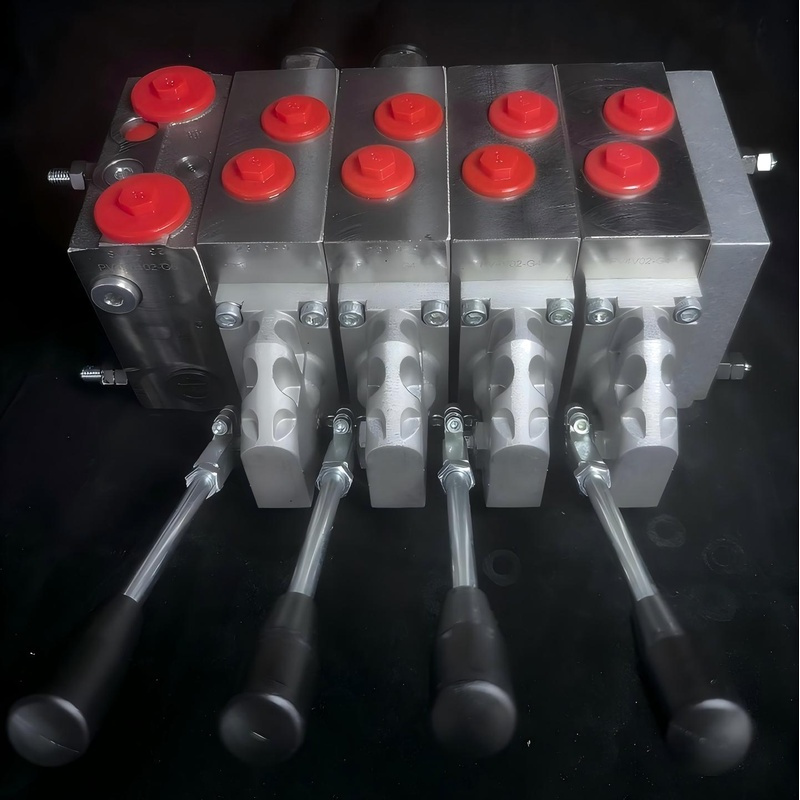

Válvula proporcional YOULI YL-PV4/1S: controle de fluxo de precisão para sistemas hidráulicos modernos

Visão geral

O YOULI YL-PV4/1S é um testemunho da evolução do controle hidráulico, indo além da funcionalidade simples de ligação/desligação para fornecer comando preciso e modulado eletricamente sobre o fluxo e a pressão. Como uma válvula proporcional de solo solenoide de 4 vias operada diretamente, ela traduz um sinal de entrada variado em um deslocamento de bobina suavemente controlável, ditando assim a velocidade e a força dos atuadores hidráulicos com finura. Este modelo é projetado para aplicações em que as válvulas direcionais básicas carecem da precisão necessária, e as servoválvulas totalmente expandidas representam uma engenharia excessiva e um custo excessivo. Encontra seu nicho em automação industrial, máquinas móveis e controle de processos, oferecendo um equilíbrio convincente de desempenho, confiabilidade e valor da marca YOULI, um fabricante reconhecido no mercado de componentes de energia fluida.

1. Mergulho profundo técnico: Especificações do produto e princípio operacional

No seu núcleo, o YL-PV4/1S opera sobre o princípio do eletromagnético proporcional. Ao contrário de um solenoide padrão que fornece apenas duas posições, seu solenoide proporcional gera uma força magnética que é diretamente proporcional à corrente de entrada. Esta força atua contra uma mola, posicionando a bobina em uma abertura específica correspondente. Isso permite um posicionamento infinito entre os estados totalmente fechado e totalmente aberto, permitindo a medição precisa do fluido hidráulico.

1.1 Dados técnicos chave

Parâmetro

Especificação

Modelo YL-PV4/1S

Tipo de válvula Válvula direcional proporcional de 4 vias e 3 posições operada diretamente

Solenóide proporcional único com eletrônica integrada (normalmente)

Centramento padrão centrado em mola (para 3 posições)

Taxa de fluxo nominal, por exemplo, 20 L/min (sujeito à confirmação com a folha de dados do fabricante)

Pressão máxima de funcionamento, por exemplo, 350 bar (sujeita à confirmação com a folha de dados do fabricante)

Sinal necessário 0-10 VDC ou 4-20 mA (para controle proporcional)

Histérese & lt; 3% (indústria típica para esta classe)

Repetibilidade & lt; 1% (indústria típica para esta classe)

1.2 Componentes e Características Críticas

Solenóide proporcional & amp; Eletrônica a bordo (OBE): O coração da válvula. O solenoide é projetado para saída de força linear, enquanto o OBE integrado, muitas vezes uma placa de circuito impresso (PCB), é crucial. Ele amplifica o sinal de comando de baixa potência do PLC ou controlador e fornece uma superposição de sinal de alta frequência que reduz o atrito e garante um movimento suave da bobina, minimizando o deslizamento e melhorando a resolução do controle.

Montagem de bobina e manga: A bobina e a manga com precisão são lapeadas para tolerâncias extremamente finas. As entalhas de medição da bobina são cuidadosamente perfiladas para alcançar as características de fluxo desejadas, que podem ser lineares, parabólicas ou outras formas personalizadas para corresponder aos requisitos da aplicação para controle fino em fluxos baixos ou alta velocidade em fluxos altos.

Mecanismo de centro de mola: Em seu estado desenergizado, o mecanismo de retorno de mola move com segurança a bobina para a posição central (portas A e B bloqueadas, P a T, por exemplo), proporcionando uma condição definida de segurança contra falhas para o sistema.

2. Benefícios de desempenho e aplicação

O YL-PV4/1S oferece benefícios tangíveis que elevam o desempenho do sistema além do possível com válvulas padrão.

Melhor controle de processo e qualidade: Ao permitir um controle preciso sobre a velocidade e a força do atuador, esta válvula permite perfis de aceleração e desaceleração mais suaves. Isso se traduz em choque reduzido no sistema, menor desgaste em componentes mecânicos, maior qualidade do produto em processos de fabricação como prensagem ou moldagem por injeção e melhoria da suavidade operacional em equipamentos móveis.

Simplificação do sistema e eficiência energética: substituir bancos complexos de controles de fluxo fixo e várias válvulas de ligação/desligação por uma única válvula proporcional simplifica o circuito hidráulico, reduz potenciais pontos de vazamento e reduz custos de montagem. Além disso, ao combinar a velocidade do atuador exatamente com a exigência, evita as perdas de energia associadas ao estrangulamento em orifícios fixos ou ao despejo de fluxo em excesso sobre válvulas de resgate, levando a menores custos operacionais e geração de calor.

Flexibilidade e Programabilidade: Como a saída da válvula é governada por um sinal elétrico, seu comportamento pode ser facilmente modificado através do controlador do sistema sem quaisquer alterações físicas no sistema hidráulico. Isso permite mudanças rápidas de máquina, estratégias de controle adaptativas e a implementação de sequências de movimento complexas que seriam impráticas com válvulas discretas.

Perspectiva Ampliada: O Papel e a Seleção das Válvulas Proporcionais na Hidráulica

Compreender onde as válvulas proporcionais se encaixam no espectro mais amplo da tecnologia de controle hidráulico é fundamental para fazer uma seleção informada de componentes.

1. Espectro da válvula de controle: On/Off vs. Proporcional vs. Servo

Uma compreensão clara das tecnologias disponíveis impede tanto a sub-engenharia quanto a sobreengenharia.

Válvulas padrão de ligação/desligação (válvulas direcionais): Estas são de natureza digital, totalmente abertas ou totalmente fechadas. Eles são econômicos e perfeitamente adequados para aplicações que exigem apenas controle de posição (por exemplo, cilindro estendido ou retraído) sem qualquer necessidade de regulação de velocidade.

Válvulas proporcionais: Como exemplificado pelo YL-PV4/1S, estas são a solução "analógica". Eles oferecem posicionamento infinito entre limites, fornecendo controle sobre velocidade, força e posição (com feedback). Sua principal vantagem é equilibrar o desempenho com o custo e a tolerância à contaminação. Eles são mais robustos aos níveis típicos de limpeza do óleo industrial (por exemplo, ISO 19/17) do que as servoválvulas.

Válvulas servo: Estes são dispositivos de alto desempenho, geralmente usando uma etapa piloto de boquillo ou tubo de jato para posicionamento de bobina extremamente rápido e preciso. Oferecem a maior resposta de frequência e precisão, mas a um custo significativamente maior, exigem óleo ultralimpo (ISO 16/14 ou melhor) e são mais sensíveis à contaminação. Eles são reservados para aplicações dinâmicas como simuladores de voo, plataformas de teste de alta gama ou controle de processo contínuo em siderúrgicas.

Fazer a escolha:

Escolha uma válvula On/Off para um controle posicional simples e sensível ao custo.

Escolha uma Válvula Proporcional (como a YL-PV4/1S) quando você precisa de controle suave e variável da velocidade ou força, e quando a programabilidade e a eficiência energética são desejadas sem os custos extremos e as demandas de manutenção de um sistema de servo.

Escolha uma válvula de servo somente para as aplicações mais exigentes, de alta frequência, de circuito fechado, onde os mais altos níveis de precisão e velocidade são não negociáveis.

2. Considerações críticas para a implementação

Integrar com sucesso uma válvula proporcional envolve mais do que apenas encanamento.

O imperativo da filtração: as finas distâncias radiais nas válvulas proporcionais (tipicamente 1-4 µm) tornam-nas suscetíveis a danos causados ​​por contaminantes sólidos. Um filtro de pressão com um valor nominal de 10 µm ou, preferivelmente, 3 µm, é considerado obrigatório para garantir a confiabilidade e a longa vida útil.

Eletrônica e controle: a válvula requer um amplificador proporcional compatível. Enquanto muitas válvulas proporcionais modernas vêm com eletrônica embutida (OBE) que simplificam a cablagem, elas ainda exigem um sinal de comando de um controlador lógico programável (PLC) ou um controlador de movimento dedicado. Para o controle preciso da posição, dispositivos de feedback externos como transdutores ou codificadores são necessários para fechar o loop.

Parametrização: Sistemas proporcionais modernos permitem a configuração baseada em software de parâmetros como tempos de rampa, ganho e compensação de banda morta. Este ajuste fino é essencial para otimizar a resposta dinâmica do sistema e eliminar instabilidade ou oscilações.

Perguntas frequentes (FAQs)

1. Qual é a principal diferença funcional entre uma válvula direcional padrão e esta válvula proporcional?

Uma válvula padrão atua como um simples interruptor, oferecendo apenas fluxo completo ou nenhum fluxo, resultando em movimento abrupto do atuador. A válvula proporcional YL-PV4/1S funciona como um interruptor dimmer, proporcionando um controle infinitamente variável sobre a taxa de fluxo. Isso permite uma aceleração e desaceleração suaves e controladas de cilindros e motores, permitindo uma regulação precisa da velocidade e um choque reduzido do sistema.

2. Esta válvula é adequada para controle de posição em circuito fechado?

Sim, mas requer componentes adicionais. O YL-PV4/1S pode ser usado em um sistema de circuito fechado onde um sensor de posição externo (por exemplo, um transdutor linear) fornece feedback ao controlador. O controlador então compara a posição real com o alvo e ajusta continuamente o sinal de comando para a válvula para minimizar o erro, alcançando um posicionamento preciso.

3. Por que a excelente filtração é tão crítica para válvulas proporcionais?

As distâncias operacionais entre a bobina e a manga em uma válvula proporcional são extremamente pequenas (alguns micrômetros). As partículas apenas ligeiramente menores que esta lacuna podem causar desgaste abrasivo, aumentando o vazamento interno e degradando o desempenho. As partículas maiores podem bloquear a bobina inteiramente, levando a falha da válvula. A filtração de alta pressão é uma póliza de seguro barata para a longevidade da válvula.

4. Posso usar uma saída PLC padrão para controlar esta válvula diretamente?

Não, você não pode. As saídas digitais ou analógicas padrão do PLC fornecem um sinal de comando de baixa potência (por exemplo, 0-10V). O solenoide proporcional requer um sinal de corrente de alta potência para operar. É por isso que um amplificador proporcional é essencial - ele atua como um poderoso intermediário que traduz o comando fraco do PLC no sinal forte e acionado pela corrente necessário para posicionar a bobina com precisão.

5. O que significa "histérese" no contexto desta válvula?

A histérese é uma medida da banda morta da válvula ou do atraso em sua resposta quando o sinal de entrada muda de direção. Por exemplo, se a posição da bobina em um sinal de 5V é diferente ao aproximar-se de 0V versus aproximar-se de 10V, essa diferença é histérese. Um baixo valor de histérese (<3%) indica uma válvula de alta qualidade que responde de forma consistente e previsível, o que é vital para um controle preciso e repetido.
