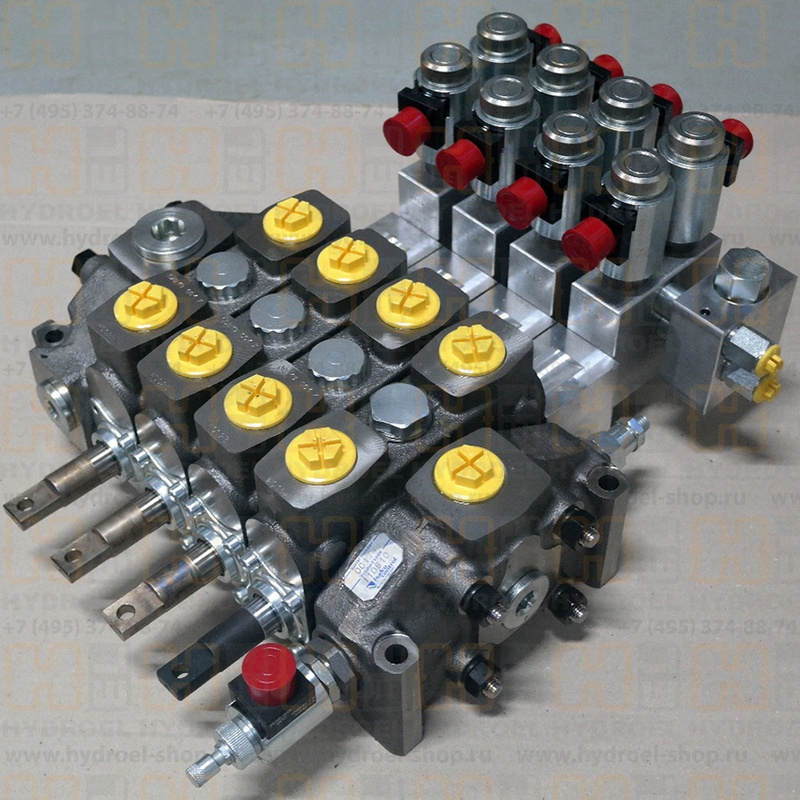

O Hydrocontrol HC-D16/6 é uma válvula de controle direcional hidráulica robusta projetada para máquinas móveis complexas. Como modelo-chave da série HC-D16, este componente hidráulico é projetado para gerenciar vários atuadores com precisão e confiabilidade. Opera a uma pressão nominal de 350 bar e suporta fluxos de até 160 L/min, tornando-o uma potência para aplicações exigentes em construção, manuseio de materiais e veículos especializados. Sua arquitetura modular e seccional permite configurações personalizadas, proporcionando aos projetistas de sistemas uma flexibilidade inigualável para adaptar a pilha de válvulas às necessidades exatas de seu equipamento.

herança da marca: a vantagem do hidrocontrole

A Hydrocontrol S.p.A. é uma empresa firme na indústria de componentes hidráulicos desde 1969, especializada em soluções para máquinas móveis. A filosofia principal da empresa é fornecer "sistemas de controle hidráulico completos para máquinas móveis" - um foco que a tornou um parceiro confiável para OEMs em setores como movimentos de terra, agricultura e silvicultura. Esta experiência de longa data está incorporada no projeto e fabricação da série HC-D16, garantindo que cada válvula seja construída para funcionar de forma confiável nos ambientes operacionais mais desafiadores. Escolher um produto Hydrocontrol significa aproveitar décadas de engenharia italiana dedicada à inovação e à qualidade.

Olhar em profundidade: Características do produto e especificações técnicas

A válvula de controle direcional Hydrocontrol HC-D16/6 incorpora várias características-chave que a tornam um componente de alto desempenho em circuitos hidráulicos.

Características principais

Design Seccional Modular: A válvula usa uma arquitetura de secção dividida (tipo sanduíche). O "HC-D16/6" denota uma válvula de 6 seções, mas a série suporta 2-10 seções. Esta modularidade permite que os designers criem pilhas de válvulas personalizadas que correspondem ao número exato de funções hidráulicas necessárias.

Parâmetros de desempenho robustos: Construído para sistemas de alta pressão, tem uma pressão de trabalho nominal de 350 bar e suporta fluxos de até 160 L/min - adequado para aplicações de fluxo médio a alto. O corpo de ferro fundido garante durabilidade e longa vida útil em condições extenuantes.

Funções versáteis da bobina & amp; Opções de controle: Oferece várias configurações de bobina para adaptar o comportamento do atuador. Ele suporta vários métodos de controle: alavancas manuais, controle piloto hidráulico e controle eletro-hidráulico, permitindo a integração em sistemas de máquinas simples ou sofisticados.

Válvulas auxiliares integradas: Cada seção pode ser equipada com válvulas auxiliares (por exemplo, válvulas de alívio de sobrepressão para proteção do atuador, válvulas de retenção anti-cavitação) para melhorar a segurança e o desempenho do sistema.

Tabela de parâmetros chave

Parâmetro

Especificação

Série modelo HC-D16

Modelo específico HC-D16/6 (válvula de 6 secções)

Pressão nominal 350 bar

Fluxo máximo 160 L/min

Construção Seccional (Tipo Split)

Material Ferro fundido

Métodos de controle Manual, Piloto hidráulico, Electro-hidráulico

Compreender a tecnologia: o papel de uma válvula de controle direcional

Uma válvula de controle direcional hidráulica atua como o "sistema nervoso central" de um circuito hidráulico. Seu papel principal é dirigir o fluido hidráulico para vários atuadores (cilindros, motores), controlando a sua partida, parada e direção de movimento.

O HC-D16/6 pertence à categoria de válvulas seccionais (empilháveis), distintas das válvulas monobloco. Seu design de "bloco de construção" usa várias seções idênticas parafusadas juntas, oferecendo vantagens chave:

Escala a funcionalidade com precisão para a aplicação.

Reduz a complexidade do inventário (seções padrão funcionam em vários modelos).

Fornece maior liberdade de projeto do que válvulas monobloco de configuração fixa.

Principais áreas de aplicação e valor operacional

O Hydrocontrol HC-D16/6 se destaca em equipamentos móveis, aproveitando sua robustez e flexibilidade para:

Aplicações alvo

Construção & amp; Máquinas de movimentação de terra: carregadoras de rodas, escavadoras e escavadoras, onde movimentos precisos e simultâneos impulsionam a produtividade.

Veículos especializados & amp; Equipamento de perfuração: plataformas de perfuração rotativas, veículos de recolha de resíduos e caminhões rebocadores - controle confiável para ciclos de fluxo de trabalho complexos.

Manipulação de materiais: caminhões e guindastes - garante operações de elevação seguras e controladas.

Valor operacional

Consolida múltiplas funções de controle em uma pilha compacta, reduzindo pontos de vazamento e simplificando a tubulação.

Simplifica a utilização (secções modulares são mais fáceis de acessar).

Permite que os OEMs equilibrem o tipo de controle (manual / automatizado) com os requisitos de custo e máquina.

Nova seção: Considerações chave para seleção e integração de sistemas

Ao selecionar o HC-D16/6, os designers devem olhar além da contagem de seções:

Tipo de bobina: Especifique a configuração da bobina (por exemplo, centro aberto, centro fechado, flutuante) para cada função para garantir o comportamento do atuador desejado.

Método de controle: Escolha com base na complexidade da máquina - alavancas manuais (econômicas para sistemas simples), piloto hidráulico / controle eletro-hidráulico (para operação de automação / joystick).

Válvulas auxiliares: planeje válvulas de resgate ou válvulas de retenção durante o projeto inicial para proteger os atuadores e evitar modificações caros após a instalação.

Nova seção: Comparação de Válvulas Seccionais e Monobloco

Compreender os compromissos entre válvulas seccionais (HC-D16/6) e monobloco garante uma seleção óptima:

Aspecto

Válvulas seccionais (HC-D16/6)

Válvulas monobloco

Flexibilidade Alta – adicionar/reconfigurar seções para funções personalizadas; 2-10 seções suportadas. Baixo número fixo de funções (sem alterações pós-instalação).

Eficiência de custo Melhor para máquinas personalizadas/de baixo volume (evita a substituição completa da válvula). Mais barato para aplicações padrão de alto volume (unidade de fundição única).

Escalabilidade à prova do futuro - adicione seções se as funções da máquina se expandirem. Requer substituição completa para mudanças de design.

Tamanho/Peso Ligeiramente maior (secções empilhadas), mas mais compacto do que várias válvulas autônomas. Mais compacto para o mesmo número de funções (unidade única).

Para máquinas ou aplicações personalizadas que precisam de escalabilidade, o design seccional do HC-D16/6 é superior; monoblocos funcionam melhor para equipamentos padronizados e de alto volume.

Perguntas frequentes (FAQs)

1. Qual é a função principal de uma válvula de controle direcional hidráulica?

Seu papel principal é dirigir o fluido hidráulico para atuadores (cilindros, motores), controlando a direção de início, parada e movimento. A HC-D16/6 usa múltiplas bobinas (uma por seção) para gerenciar funções hidráulicas separadas, permitindo a operação coordenada de máquinas complexas (por exemplo, braço de escavadora + movimentos de balde).

2. Quais são as vantagens de um projeto de válvula seccional?

Flexibilidade e personalizabilidade excepcionais:

Construa válvulas com exatamente o número de seções necessárias (2-10) em vez de contagens fixas.

Simplifica o inventário (seções padrão funcionam em modelos de máquinas).

Projetos à prova do futuro - adicionar seções se novas funções forem necessárias, sem substituição completa da válvula.

3. Em que tipos de máquinas o Hydrocontrol HC-D16/6 é mais utilizado?

É amplamente utilizado em equipamentos móveis médios a pesados, incluindo:

Construção: carregadoras de rodas, escavadoras, carregadoras retroescavadoras.

Veículos especializados: plataformas de perfuração rotativas, caminhões de lixo, caminhões rebocadores.

Manipulação de materiais: caminhões, guindastes (para levantamento controlado).

4. Como a modularidade da válvula HC-D16 contribui para a rentabilidade?

A modularidade reduz custos em todas as etapas:

Inventário: Seções padrão de estoque em vez de múltiplas válvulas completas para diferentes modelos.

Mudanças de design: Adicione uma seção para novas funções (sem substituição completa da válvula).

Manutenção: Serviço de secções defeituosas individualmente (minimiza o tempo de inatividade e os custos de reparação).

5. Que manutenção garante a confiabilidade a longo prazo desta válvula?

A confiabilidade a longo prazo depende de:

Limpeza dos fluidos: a contaminação é a principal causa de falha - use filtros de alta qualidade e siga cronogramas rigorosos de mudança de fluidos.

Verificações de vazamento: inspecione regularmente vazamentos externos (conexões soltas, desgaste de vedação).

Monitoramento de desempenho: Observe sinais de problemas (movimento lento do atuador, comportamento errático) para resolver os problemas de forma proativa.
